Nové poistkové odpínače InLine II

ABB predstavuje nové poistkové odpínače InLine II, ktoré sú druhou generáciou osvedčených odpínačov InLine. Ich vývoj vychádza z polstoročia skúseností v tejto oblasti a bol zameraný hlavne na bezpečnosť prevádzky a obsluhy, variabilitu pripojenia a jednoduchosť inštalácie. Výsledkom sú poistkové odpínače v súlade s normou EN/IEC 60947-3, ktoré spĺňajú najvyššie požiadavky na izoláciu, bezpečné a spoľahlivé zapínanie a vypínanie, špičkové parametre a bezpečnosť personálu.
Nové poistkové odpínače InLine II

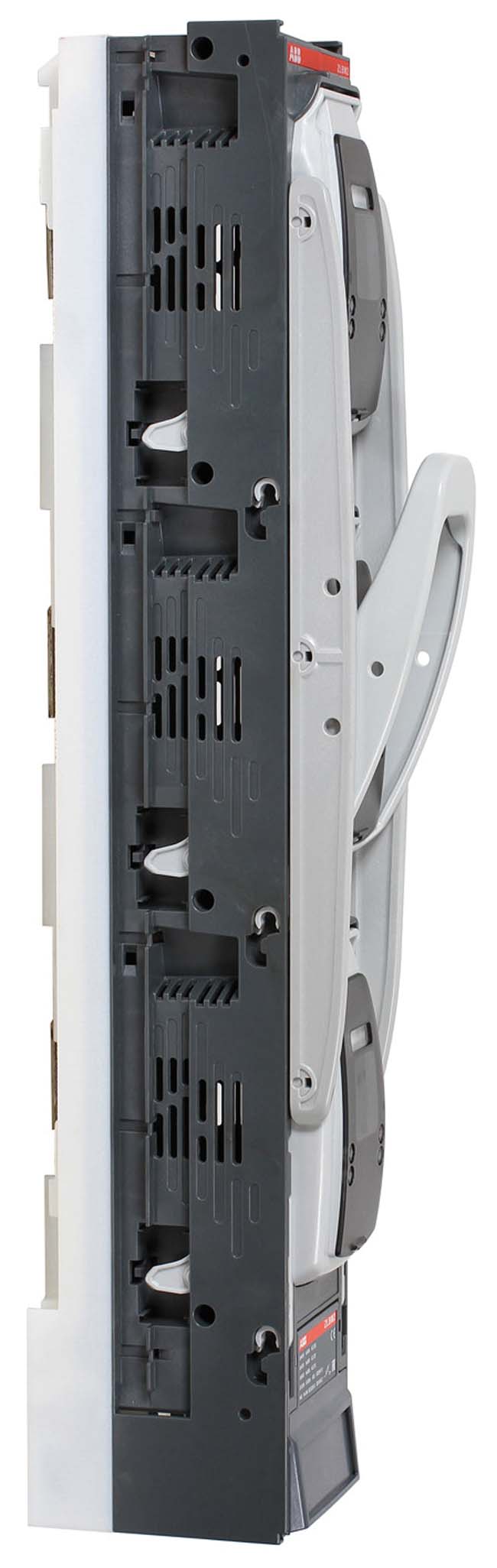

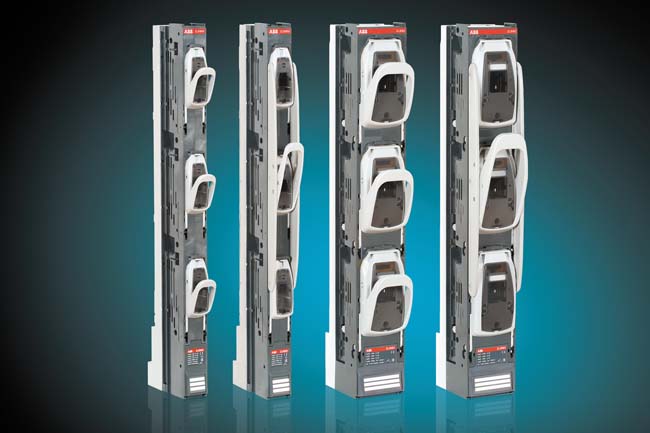

Poistkové odpínače InLine II sa dodávajú v dvoch verziách:

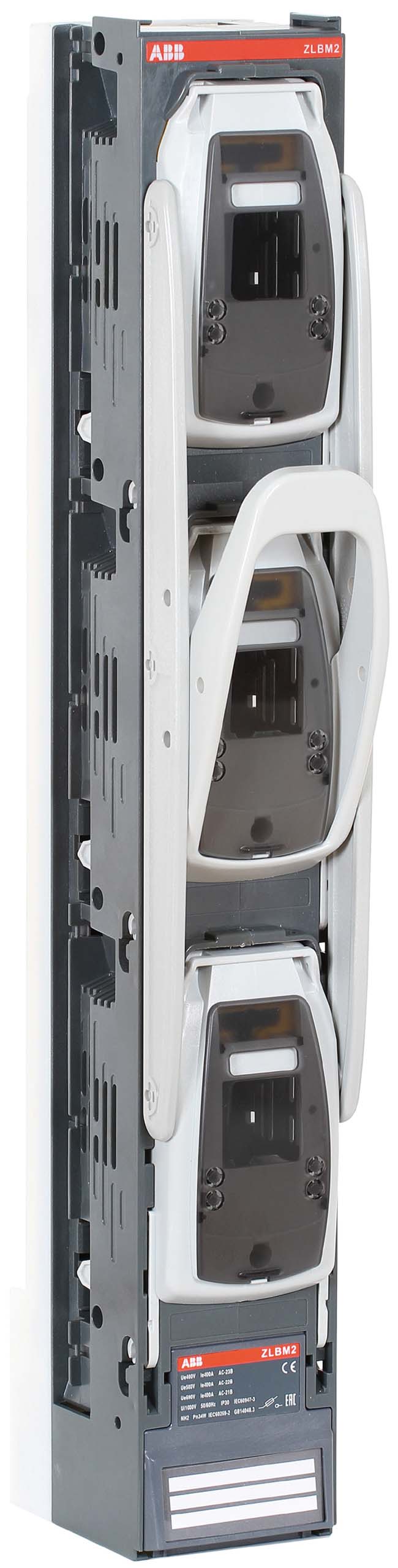

  • ZLBM so zmenšenou hĺbkou (121 mm) s cieľom úspory miesta v káblových rozvádzačoch,
  • ZHBM na jednoduchú montáž prúdových transformátorov (hĺbka 154 mm).

K dispozícii sú jednopólové aj trojpólové varianty, typy pre veľkosti NH00 až NH3 pre prúd 160 A, 250 A, 400 A a 630 A, dvojité pre NH2 a 3 pre prúd 800 A, 1 250 A.

Široká škála príslušenstva a káblových svoriek umožňuje variabilné pripojenie a poskytuje potrebnú funkčnosť aj na inteligentnú komunikáciu s cieľom podpory vysokej úrovne stability v distribučnej sieti.

Základné charakteristiky InLine II:

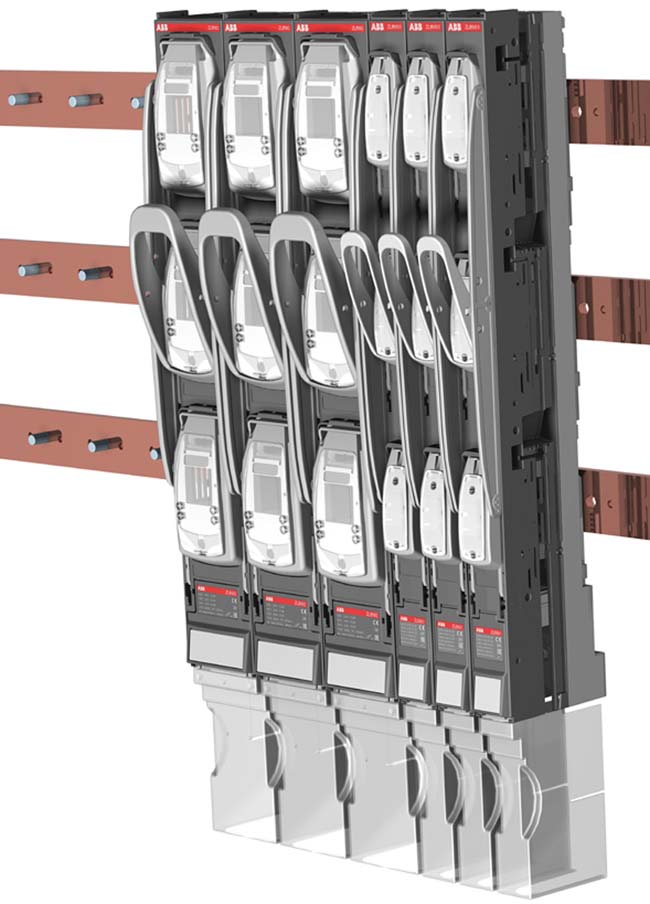

  • sú určené pre vzdialenosť pripojníc 185 mm,
  • možnosť zvislej alebo vodorovnej montáže,
  • skrutkové pripojenie na prípojnice alebo hákovými svorkami (možno objednať ako príslušenstvo),
  • jednoduché nasunutie meracích prúdových transformátorov priamo na prívody vzadu pri type ZHBM, pri ZLBM pomocou určeného príslušenstva,
  • univerzálne svorkové skrutky umožňujú variabilné pripojenie káblov, varianty s integrovanými svorkami V,
  • uzamykanie trojpólových verzií v otvorenom aj zatvorenom stave,
  • uzamykanie jednopólových verzií v zatvorenom stave,

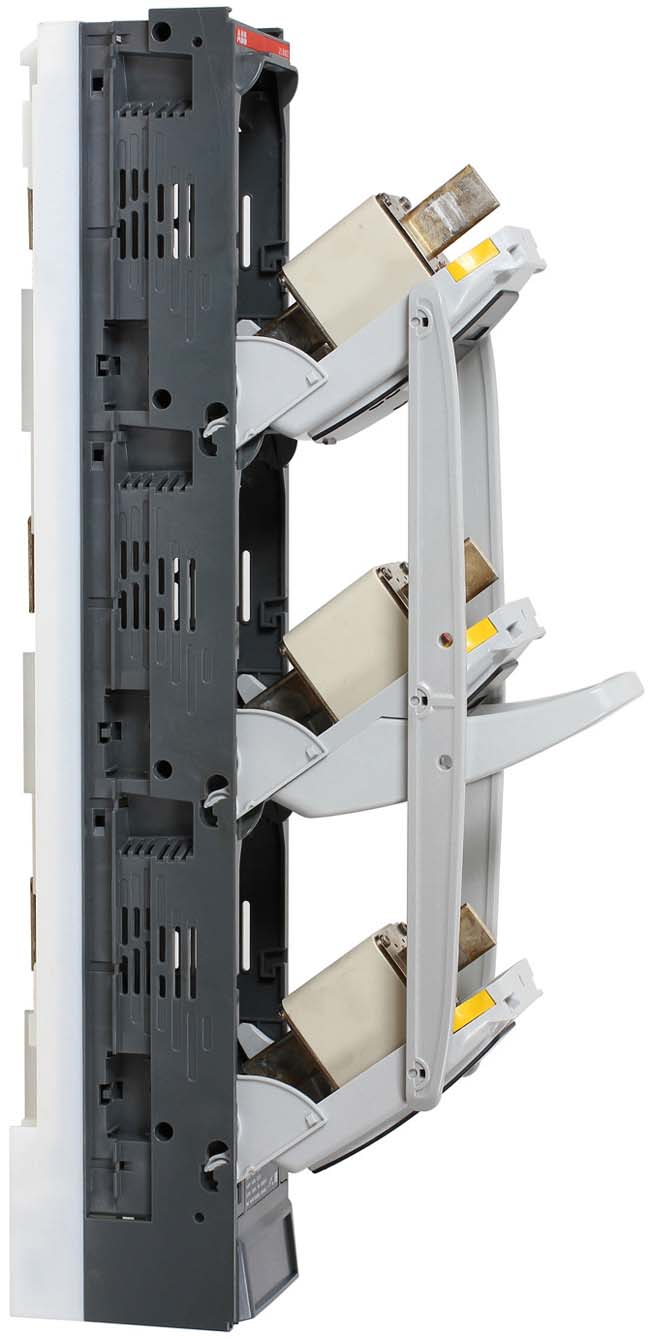

  • „parkovacia“ poloha s možným uzamknutím pri jednopólových typoch,
  • možnosť zaplombovania,
  • meranie napätia na poistkách spredu cez okienka krytov,
  • možnosť inštalácie ampérmetra hore/dole, prípadne spredu,
  • elektronické monitorovanie poistiek na diaľkovú aj miestnu signalizáciu prerušenia poistiek,
  • možno doplniť pomocné zapínacie/vypínacie kontakty jednoduchým zasunutím,
  • prídavný dočasný výstup pripojiteľný zasunutím na poistku spredu,
  • miesto na merací prepínač/označovací štítok,
  • ventilačné rebrovanie na zabezpečenie efektívneho chladenia aj pri umiestnení odpínačov vedľa seba.

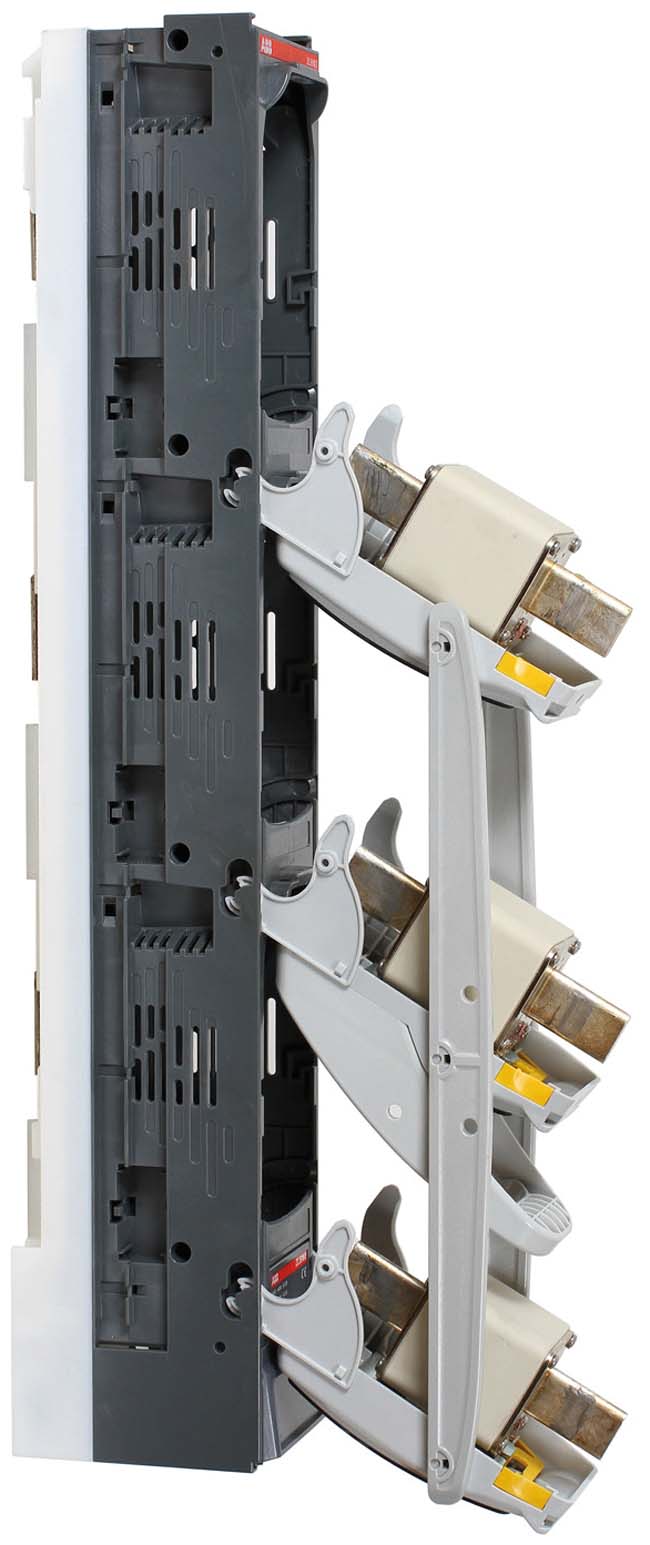

Poistkové odpínače InLine II od ABB poskytujú najvyššiu úroveň bezpečnosti personálu bezpečným zapínaním a vypínaním, krytím IP30 v zapnutom stave, krytím IP20 vo vypnutom stave a špeciálnou polohou na jednoduchú a bezpečnú výmenu poistiek. Poistky sa vyberajú v bezpečnej polohe jednoduchým stlačením tlačidla.

Poistkové odpínače InLineII majú široké možnosti využitia v nízkonapäťových distribučných rozvádzačoch a v inštaláciách priemyselných, obytných aj komerčných budov. Univerzálnosť použitia podporujú kompatibilné rozmery s relevantnými výrobkami na trhu.
