Snímanie procesných veličín prevodníkmi Siemens v potravinárskom a vo farmaceutickom priemysle

Spoločnosť Siemens ponúka svojim zákazníkom celé portfólio snímačov procesných veličín pre všetky oblasti priemyslu. V tomto článku sa zameriame na prístroje určené pre potravinársky, biotechnologický a farmaceutický priemysel, kde sú veľmi prísne nároky na hygienu, presnosť merania a dávkovania.
Snímanie procesných veličín prevodníkmi Siemens v potravinárskom a vo farmaceutickom priemysle

Potravinársky priemysel, ktorý zahŕňa napr. mliekarenstvo, pivovarníctvo, cukrovarníctvo, výrobu nealkoholických a alkoholických nápojov, pečivárne, skladovanie a spracovanie obilia, čelí v tomto období novým výzvam pre tlak na vyššiu kvalitu, rôznorodosť, rýchlosť výroby, cenu, flexibilitu… Podobná situácia je aj v biotechnologickom a vo farmaceutickom priemysle. Prístroje použité na kontakt s potravinami a nápojmi musia spĺňať veľmi náročné kritériá medzinárodných noriem, napr. EHEDG, 3A, FDA, FM class I, Hygienic EC 1925: 2003. Časti prístrojov, ktoré sú v kontakte s potravinami, musia mať špeciálnu povrchovú úpravu, musia byť odolné pri procese pravidelnej dezinfekcie, napr. SIP (Sterilization In Place), CIP (Cleaning In Place), a musí byť pri nich možnosť špeciálneho potravinárskeho a farmaceutického procesného pripojenia, napr. clamp či mliekarenské.

Siemens dodáva svojim partnerom, resp. koncovým zákazníkom, produkty a riešenia, ktoré dokážu splniť aj tie najnáročnejšie požiadavky na kvalitu, presnosť, efektivitu a spoľahlivosť vo výrobnom procese.

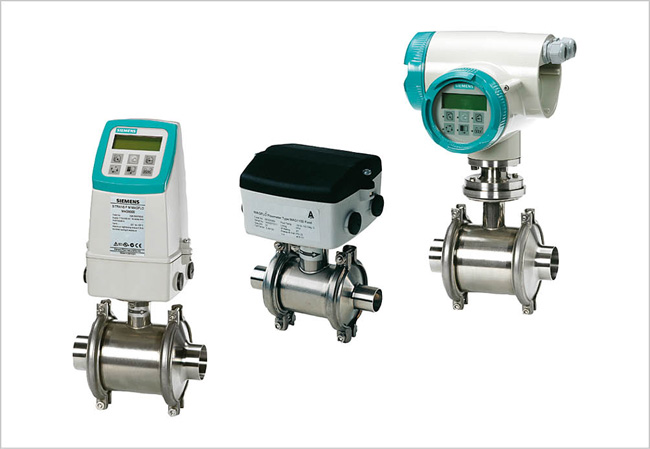

Magneticko-induktívny prietokomer SITRANS FM, typ MAG1100F

  • umožňuje meranie okamžitého alebo sumárneho prietoku alebo dávkovanie elektricky vodivých kvapalín,
  • veľkosť prietokomera DN 10 až DN 100,
  • hygienické pripojenia podľa EHEDG, 3A, FDA: závitové, clamp alebo na privarenie,
  • výstelka PFA alebo keramická Al203,
  • presnosť ±0,2 %,
  • odolnosť proti čisteniu CIP/SIP do teploty 150 °C,
  • výstupy 4 – 20 mA, frekvenčný, impulzný,
  • komunikácia HART, Profibus DP/PA, Modbus RTU/RS-485, FOUNDATION Fieldbus – podľa typu prevodníka,
  • kompaktná alebo oddelená verzia s prevodníkom MAG5000/6000.

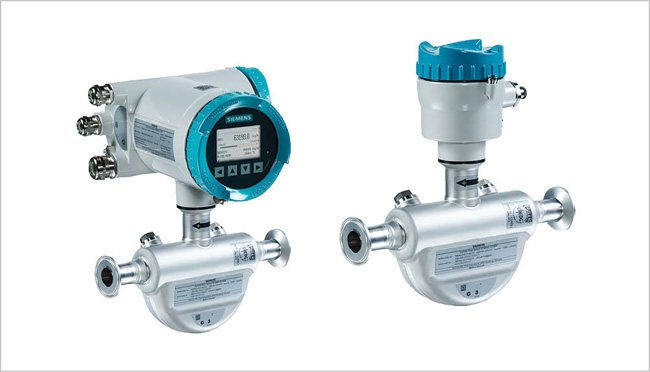

Hmotnostný Coriolisov prietokomer SITRANS FC, typ FC430

  • umožňuje meranie hmotnostného alebo objemového prietoku, hustoty, teploty média, frakcie apod.,
  • veľkosť prietokomera DN 15 až DN 150,
  • presnosť ±0,1 %, opakovateľnosť ±0,05 %,
  • hygienické pripojenie závitové alebo clamp on,
  • teplota meraného média –50 až 200 °C, tlak do 100 bar,
  • výstupy 4 – 20 mA HART 7.2 a voľne nastaviteľné impulzné, frekvenčné alebo reléové, Modbus RTU RS 485,
  • schválenie na fakturačné účely podľa OIML R 117 (pre kvapaliny iné ako voda),
  • ATEX II 2GD,
  • kompaktná alebo oddelená verzia s prevodníkom FCT030 a FCT 010.

Snímač teploty SITRANS T, typ TS300 s prevodníkmi TH

  • meranie teploty 2 x Pt100 alebo 1 x Pt100 s ochrannou objímkou,
  • rozličná montážna dĺžka až do 400 mm, troj- alebo štvorvodičové pripojenie, krytie až IP67,
  • rôzne možnosti procesného pripojenia: DN25 – DN50 podľa DIN 11851, clamp apod.,
  • výstupy 4 – 20 mA, HART, Profibus PA alebo FOUNDATION Fieldbus podľa typu prevodníka TH,
  • trieda presnosti A,
  • teplota meraného média –20 až 400 °C.

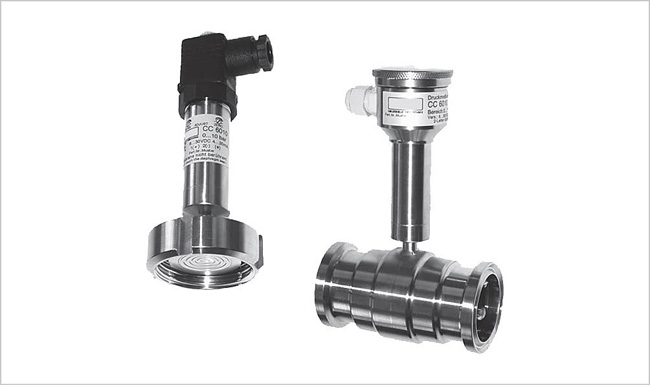

Merací prevodník tlaku SITRANS P, typ Compact

  • piezorezistívny jednorozsahový prevodník na meranie relatívneho a absolútneho tlaku až do 40 bar určený špeciálne pre potravinársky, farmaceutický a biotechnologický priemysel,
  • teplota meraného média až do 200 °C,
  • výstup 4 – 20 mA,
  • presnosť do 0,2 % rozsahu, krytie až IP67, Ex II 2G,
  • certifikáty podľa EHEDG, FDA,
  • rôzne možnosti procesného pripojenia: DN25 – DN65 podľa DIN 11851, clamp apod.

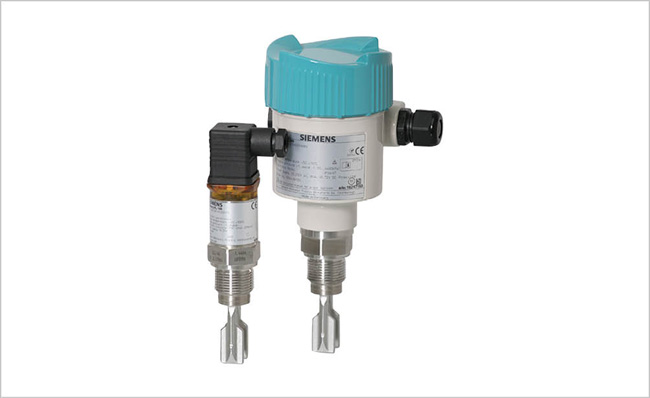

Limitné vibračné hladinové spínače SITRANS L, typ LVL100 a LVL200

  • určené na spínanie hladiny kvapalín a kalov v náročných aplikáciách pri turbulenciách, penách, bublinách apod.,
  • ponor už od 40 mm v stiesnených priestoroch,
  • bezkontaktný elektronický výstup PNP alebo relé DPDT,
  • rôzne hygienické procesné pripojenia podľa EHEDG, FDA, 3A,
  • teplota média až do 250 °C, tlak do 64 bar,
  • SIL 2 pre LVL200.

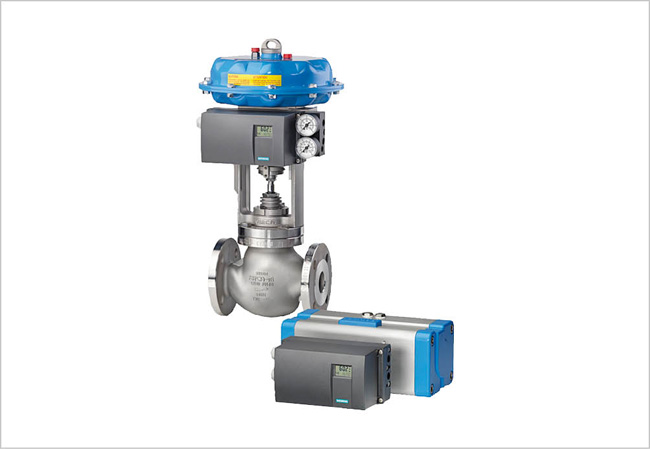

Elektropneumatické korektory SIPART PS2

  • veľmi presné korektory polohy regulačných armatúr (ventilov a klapiek) od rôznych výrobcov,
  • rozšírené diagnostické funkcie, napr. test čiastočným zdvihom, netesnosť pneumatického obvodu, automatické nastavenie nulového bodu a rozpätia,
  • jednočinný alebo dvojčinný pohon, miestny displej, SIL (Safety Integrity Level) 2,
  • ATEX/IECEx – iskrovobezpečný alebo pevný záver,
  • parametrizácia pomocou troch tlačidiel alebo SW nástroja Simatic PDM,
  • riadenie prúdom 4 – 20 mA, HART, PROFIBUS PA alebo FF.

Vážiace systémy a dávkovacie váhy

  • celé spektrum tenzometrov a vážiacich modulov ľahko pripojiteľných do SIMATIC S7 ako funkčný modul,
  • statické váhy SIWAREX, dávkovacie váhy, prietokomery sypkých látok apod.,
  • vážiace moduly SIWAREX WP521 ST a WP522 ST – integrovateľné do SIMATIC S7-1500, jedno- alebo dvojkanálové, komunikačné rozhranie Modbus TCP/IP alebo Modbus RTU/RS-485, presnosť 0,05 %,
  • vážiace moduly SIWAREX WP321 – integrovateľné do SIMATIC S7-300, 400, 1200 a 1500 pomocou SIMATIC ET200SP, komunikačné rozhranie Modbus RTU/RS-485, presnosť 0,05 %,
  • vážiace moduly SIWAREX WP231, WP241, WP251 – integrovateľné priamo do SIMATIC S7-1200 alebo ako stand alone,
  • ostatné vážiace moduly, napr. SIWAREX CS, U, FTA, FTC,
  • jednoduché nastavenie a kalibrácia váhy pomocou SW nástroja SIWATOOL V7,
  • vážiace terminály WT231 pre dávkovacie váhy a WT241 pre pásové váhy – kompletné riešenie stand alone s displejom bez potreby konfigurácie cez SIMATIC, komunikačné rozhranie Modbus RTU/RS-485, možnosť pripojenia do rôznych automatizačných systémov alebo PC.

V portfóliu spoločnosti Siemens v oblasti potravinárstva a farmácie sú aj ďalšie produkty merania procesných veličín, napr. príložné ultrazvukové prietokomery SITRANS FST230, radary na meranie hladín SITRANS LR250, LR560, radary s vedenou vlnou LG240, ultrazvukové prístroje na meranie hladín SITRANS LUT400, kapacitné sanitárne spínače hladín CLS200 a pod.

Viac informácií o uvedených prístrojoch a ostatných produktoch Siemens z oblasti merania a regulácie nájdete na našich stránkach alebo vám ich pošleme na požiadanie.
