Modulárne zváracie bunky FlexArc® TT

V súčasnej výrobnej praxi strojárenského odvetvia prináša vývoj nové technologické možnosti i techniku, ktorá posúva výrobu k vyššej efektivite. Je to tak aj v oblasti zvárania. Zvyšovanie kvality, ktoré kombinuje vysokú produkciu s nízkymi začiatočnými i prevádzkovými nákladmi, je preto určujúcim faktorom aj pri výbere novej zváracej techniky i pre samotný zvárací proces výroby.
Modulárne zváracie bunky FlexArc® TT

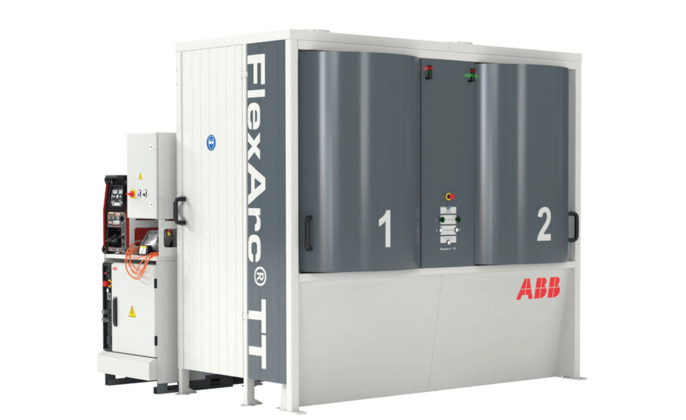

Obr. ABB FlexArc® TT – verzia Table-Table

Optimálnym riešením pre robotické oblúkové zváranie sú moderné modulárne zváracie bunky. K nim sa radí aj FlexArc® TT od ABB. Je ideálnym riešením pri zavádzaní robotizácie do výroby. ABB FlexArc® TT je novým produktom tímu odborníkov, ktorí majú dlhoročné skúsenosti s automatizáciou zváracích zariadení. V bunke sa nachádzajú dva od seba nezávislé zváracie stoly, ktoré obsluhuje jeden robot. Inak povedané, verzia Table-Table Bunka TT je v porovnaní s inými ABB bunkami zameraná na malosériovú výrobu malých a stredne veľkých zvarkov.

Hlavné výhody FlexArc® TT:

  • Pomer cena/výkon – prvotné a prevádzkové náklady sú neporovnateľné s nákladmi na bunky na zákazku.
  • Rýchla inštalácia – bunku možno poskladať a pripraviť do prevádzky do niekoľkých hodín.
  • Off-line programovanie – riadiaci program možno vytvárať off-line prostredníctvom softvéru RobotStudio.
  • Zvýšenie produkcie automatizáciou samotného procesu.
  • SafeMove2 – všetky roboty sú vybavené certifikovaným bezpečnostným prvkom.

FlexArc® TT je vybavená všetkými potrebnými bezpečnostnými prvkami. Bubnové dvere sú zaistené elektromagnetickým blokovaním, aby neprišlo ku kolízií s robotom. Dvere sa otvárajú tak, aby bubon neustále chránil obsluhu pred negatívnymi vplyvmi procesu zvárania, ktorý prebieha na druhom stole.

Certifikovaný bezpečnostný prvok SafeMove2 zaručuje, aby robot nevošiel k zváraciemu stolu bez toho, aby boli dvere zatvorené. SafeMove má tiež funkciu Stand Still Supervision, ktorá sleduje pohyb robota. Vďaka nej sa dá vstúpiť do bunky počas procesu zvárania bez toho, aby sa zváranie prerušilo. Pri požiadavke na vstup sa proces zvárania iba pozastaví a vtedy sa aktivuje funkcia Stand Still Supervision. Dohliada na to, aby sa robot skutočne nepohyboval, pokiaľ je obsluha v bunke. Len čo obsluha opustí bunku, robot pokračuje v procese zvárania na mieste, kde bolo zváranie prerušené.

FlexArc® TT možno dodať s robotom IRB 1600 alebo IRB 1660ID v závislosti od potreby dosahu. Na jednoduchú údržbu nástroja a zaistenie maximálnej produktivity sa v bunke nachádza Torch service center, ktorý slúži na kalibráciu a očistenie horáka.

Technická špecifikácia:

  • robot: IRB 1600 alebo IRB 1660ID
  • safety: SafeMove2
  • počet robotov: 1
  • typ pracovného stola: TT, rozmer 700 x 700 mm
  • nosnosť stola: 300 kg
  • zvárací zroj: Fronius, SKS, Lincoln
  • komunikácia: DeviceNet
  • zvárací horák: Fronius, Binzel, Dinse, SKS, Lincoln
  • Torch service center: Dinse PRS 1000, kalibrácia a čistenie
  • Bullseye: ABB
  • zastrešenie: voliteľné
  • PLC: neobsahuje
  • zaistenie manipulačných dverí: Euchner bezpečnostný spínač s uzamykaním
  • zaistenie servisných dverí: Euchner RFID
  • oplotenie: Troax SafeFix
  • napájanie: 3 x 400 V, Cable 5 x 16 mm, Fuse 3 x 63 A
  • rozmer (Š x H x V): 2750 x 2110 x 2450 mm
  • hmotnosť: > 3000 kg

Rozmery bunky poskytujú maximálne využitie priestoru. S bunkou možno pre jej nízku hmotnosť manipulovať aj pomocou vysokozdvižného vozíka. Oba pracovné stoly majú nosnosť 300 kg a možno na ne pripevniť prípravok s rozmermi 700 x 700 mm.

FlexArc® TT bola vystavená na Medzinárodnom strojárskom veľtrhu 21. – 24. 4. 2019 v Nitre, kde praktické ukážky zváracej bunky vzbudili veľký záujem odborníkov.

Jakub Frtús
