Sedem čerpacích staníc spoločnosti Arkema bolo v minulosti osadených množstvom objemových prietokomerov. Náklady na údržbu a systematické chyby merania, ktoré tieto prietokomery vykazovali, prerástli do neprijateľných rozmerov. Preto bolo rozhodnuté, že sa nahradia novými prietokomermi od spoločnosti Endress+Hauser.
Zadanie zákazníka

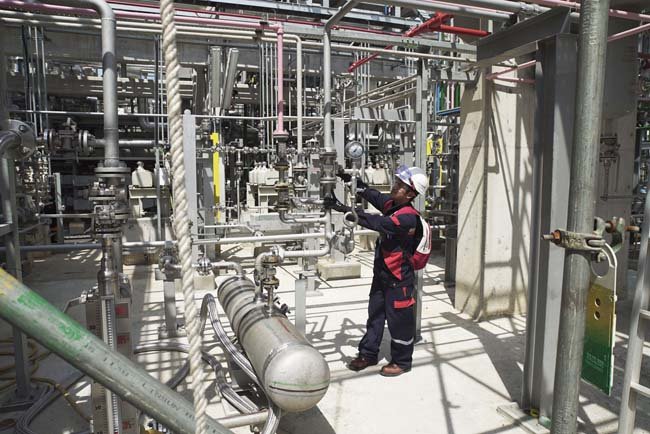

Arkema vyrába a dodáva deriváty síry, ako sú chemické medziprodukty a aromatické prísady, ktoré sa pridávajú do rozvodných sietí zemného plynu s cieľom detegovať nežiaduce úniky. Stály prúd cisterien a kamiónov denne dodá 80 ton týchto produktov cieľovým zákazníkom. Dopravcovia zaparkovali, pripojili hadicu a uzemňovací kábel, prednastavili množstvo objednávky a začali plniť. Skôr ako vozidlo odišlo, bolo prevážené. Tak isto bolo zmerané aj množstvo dodanej kvapaliny. Sedem čerpacích staníc bolo osadených objemovými prietokomermi.
Vedúci logistiky v spoločnosti Arkema konštatoval, že merania získané z prietokomerov nezodpovedali hodnotám, ktoré boli získané vážením. Aby sa predišlo všetkým sťažnostiam zo strany odberateľov, bolo do každej objednávky pridaných navyše 200 kg odoberaného produktu, čo zaťažovalo rozpočet potrebný na opakovanú údržbu, ktorú si tieto meracie prístroje vyžadovali. Nadišiel teda čas na výmenu nespoľahlivých a ťažko udržiavateľných zariadení.
Špecifikácia, ktorú zadefinoval zákazník, okrem iného obsahovala:
- musia znášať agresívne vonkajšie prostredie,
- musia byť presné, spoľahlivé a s vysokou opakovateľnosťou,
- musia byť praktické z hľadiska každodenného použitia.
Riešenie
Po analýze požiadaviek spoločnosti Arkema navrhla spoločnosť Endress + Hauser ako riešenie merania prečerpávania jeden prednastavený regulátor, určený na vyhodnocovanie meraných hodnôt, a jeden Coriolisov hmotnostný prietokomer, a to pre každú stanicu. Regulátor je vďaka intuitívnemu ovládaniu veľmi jednoduchý na používanie. Je odolný prachu a možno ho používať/ovládať aj s nasadenými rukavicami.
Pre túto aplikáciu bol zvolený Coriolisov prietokomer Promass 80E. Princíp merania založený na Coriolisovej sile je veľmi presný, pričom prietokomer priamo meria hmotnosť, čo odstraňuje chyby merania, ktoré by mohli spôsobovať zmeny hustoty. Hmotnostné prietokomery nemajú žiadne pohyblivé časti, čo minimalizuje nároky na údržbu. Vyhotovenie prietokomera Promass 80E je veľmi odolné a mimoriadne kompaktné. Vďaka tomu sa výrazne zjednodušuje fáza inštalácie, nakoľko nové prietokomery možno bez problémov nainštalovať na pozície tých pôvodných.
„Projekt prebiehal veľmi dobre. Operátori sa s novými prietokomermi zoznámili veľmi rýchlo a vedia ich naplno využiť. Prietokomery sú presné a chyby merania klesli z pôvodných 200 kg na súčasných 10 kg. Sme s nimi veľmi spokojní,“ skonštatoval vedúci oddelenia údržby v spoločnosti Arkema J. Richard.
Významné prínosy modernizácie
Medzi najvýznamnejšie prínosy pre spoločnosť Arkema možno zaradiť:
- systém plnenia certifikovaný podľa smernice o meradlách (MID) – garantuje súlad s legislatívou pre obchodné transakcie (určené meradlá v obchodnom styku),
- rýchla inštalácia, uvedenie do prevádzky a integrácia s ostatnými systémami,
- zníženie chýb výdaja vďaka vysoko výkonným Coriolisovým hmotnostným prietokomerom Promass,
- nízke náklady na údržbu, vyhotovenie, ktoré obmedzuje opotrebenie,
- nízke náklady na rekalibráciu,
- úbytok tlaku menší ako pri objemových prietokomeroch.
Okrem dodania softvérových a hardvérových komponentov zabezpečila spoločnosť Endress+Hauser aj samotnú inštaláciu a zaškolenie personálu prevádzky.
