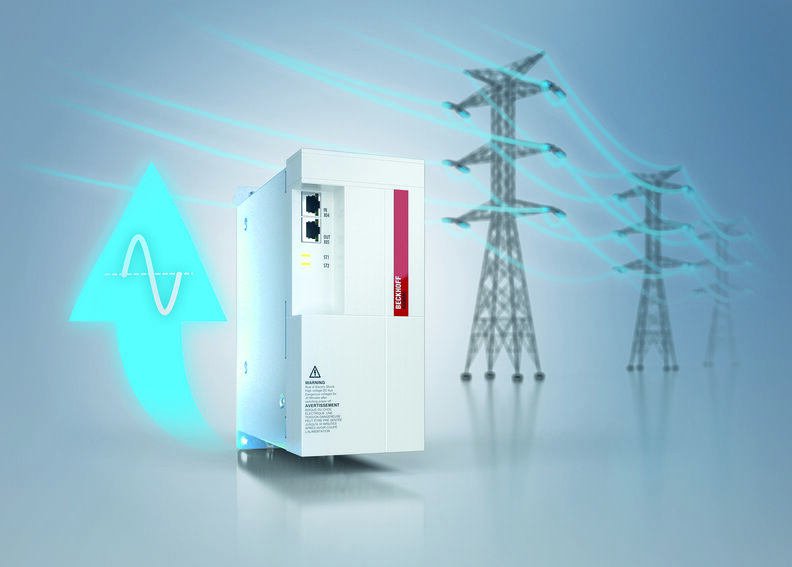

Na konci roku 2024 uviedla firma Beckhoff na trh ďalšiu novinku v portfóliu pohonov v podobe rekuperačného modulu AX8820. Prednosťou modulu AX8820 je jeho univerzálnosť. Pripojenie k ostatným zariadeniam je pomocou jednosmerného medziobvodu (DC link). Modul možno pripojiť k servomeničom radu AX5000, AX8000 a k zariadeniam tretích strán.
Aké sú technické parametre AX8820? Modul je určený na inštaláciu do rozvádzača a má kompaktné rozmery 230 x 186,5 x 90 mm. Je určený pre pracovné napätie 400 – 480 VAC a maximálne napätie na DC medziobvode 848 VDC. Pracovná teplota je 0 – 45 °C a menovitý výkon 7 kW. Pri väčšom výkone možno zapojiť paralelne viac modulov. Modul primárne uchováva energiu pre DC medziobvod a spätné použitie v zariadeniach a až potom ďalšiu prebytočnú energiu rekuperuje do siete. Výstupný priebeh napätia je čisto sínusový.
Modul má ako komunikačné rozhranie implementovanú zbernicu EtheCAT. Zbernica je určená na parametrizáciu a rozšírenú diagnostiku, ktorú možno spätne využiť na optimalizáciu chodu zariadenia. Na samotnú rekuperáciu nie je pripojenie do zbernice EtherCAT potrebné. AX8820 môže teda pracovať ako stand alone zariadenie aj tam, kde nie je nasadený riadiaci systém Beckhoff.
Koľko modulov AX8820 treba v konkrétnej aplikácii použiť? Na základe zadania parametrov mechaniky a dynamiky pohybu vieme v softvérovom nástroji TwinCAT Motion Designer navrhnúť a dimenzovať kompletné riadenie pohonov, teda motory, prevodovky, servomeniče, káble, všetko príslušenstvo a najnovšie aj zodpovedajúci počet rekuperačných modulov. Výsledkom návrhu je prehľadný report. Čo potrebujete na konfiguráciu modulu AX8820? Konfigurácia je implementovaná do softvérového nástroja TwinCAT Drive Manager 2. V jednom softvéri tak môžete nakonfigurovať pohony aj rekuperáciu.
