Plynový kondenzačný kotol: využitie latentného tepla spalín
Konvenčné plynové kotly odvádzajú spaliny s vysokou teplotou do atmosféry, čím dochádza k významným stratám tepelnej energie. Kondenzačná technológia predstavuje zásadný posun v efektivite vďaka princípu rekuperácie tepla, ktoré je viazané vo vodnej pare obsiahnutej v spalinách.
Princíp technológie
Celková energia obsiahnutá v ZP sa označuje ako spalné teplo (Hs). Staršie generácie kotlov boli schopné využiť iba tzv. výhrevnosť (Hi, tzv. dolná výhrevnosť), čo je energia uvoľnená dokonalým spálením bez kondenzácie vzniknutej vodnej pary. Energia viazaná vo vodnej pare, známa ako latentné teplo, tak bez úžitku unikala. Kondenzačný kotol je konštruovaný na spätné získanie tejto energie. Jeho kľúčovým komponentom je špeciálny výmenník tepla, vyrobený z materiálov odolných kyslému kondenzátu (antikorová oceľ, zliatiny hliníka a kremíka).
V tomto výmenníku sú spaliny vedené proti prúdu vratnej, a teda najchladnejšej vody vracajúcej sa z vykurovacieho systému. Týmto spôsobom dochádza k ochladeniu spalín pod teplotu rosného bodu spalín (cca 57 °C pri spaľovaní ZP). V tomto momente nastáva kondenzácia vodnej pary, pri ktorej sa uvoľňuje značné množstvo kondenzačného tepla. Toto teplo sa odovzdáva vratnej vode, ktorá je takto predhriata ešte pred vstupom do hlavného spaľovacieho priestoru. Výsledkom je podstatne nižšia spotreba paliva potrebná na dosiahnutie požadovanej výstupnej teploty.
Výhody:
- Vysoká normovaná účinnosť: Účinnosť moderných kondenzačných kotlov, vzťahujúca sa na výhrevnosť paliva, presahuje 100 % (typicky 107 – 109 %), čo v prepočte na spalné teplo zodpovedá reálnej účinnosti až 98 – 99 %.
- Redukcia emisií: Vyššia miera energetického využitia paliva priamo vedie k zníženiu produkcie CO2 a ďalších nežiaducich chemických prvkov na jednotku vyrobeného tepla.
- Prevádzková ekonómia: Znížená spotreba ZP sa priamo premieta do nižších prevádzkových nákladov.
Nevýhody:
- Odvod kondenzátu: Prevádzka vyžaduje riešenie odvodu kyslého kondenzátu do kanalizačného systému.
- Optimalizácia pre nízkoteplotné systémy: Maximálna účinnosť sa dosahuje pri vratnej vody s nízkou teplotou, čo je typické pre podlahové, stenové alebo nízkoteplotné radiátorové systémy. O niečo nižšie využitie kondenzácie pri radiátorových vysokoteplotných systémoch.
Použitie v praxi
Štandardné riešenie pre novostavby aj rekonštrukcie v rezidenčnom aj komerčnom sektore. Technológia je plne kompatibilná s konvenčnými aj nízkoteplotnými vykurovacími sústavami.
Plynové tepelné čerpadlo: termodynamické násobenie energie
Tepelné čerpadlo je zariadenie, ktoré transportuje nízkopotenciálne teplo z okolitého prostredia (vzduch, voda, zem) na vyššiu teplotnú hladinu využiteľnú na vykurovanie. Popri rozšírených elektrických kompresorových zariadeniach ponúkajú plynové alternatívy špecifické technické a prevádzkové výhody.
a) Absorpčné tepelné čerpadlo
Princíp technológie

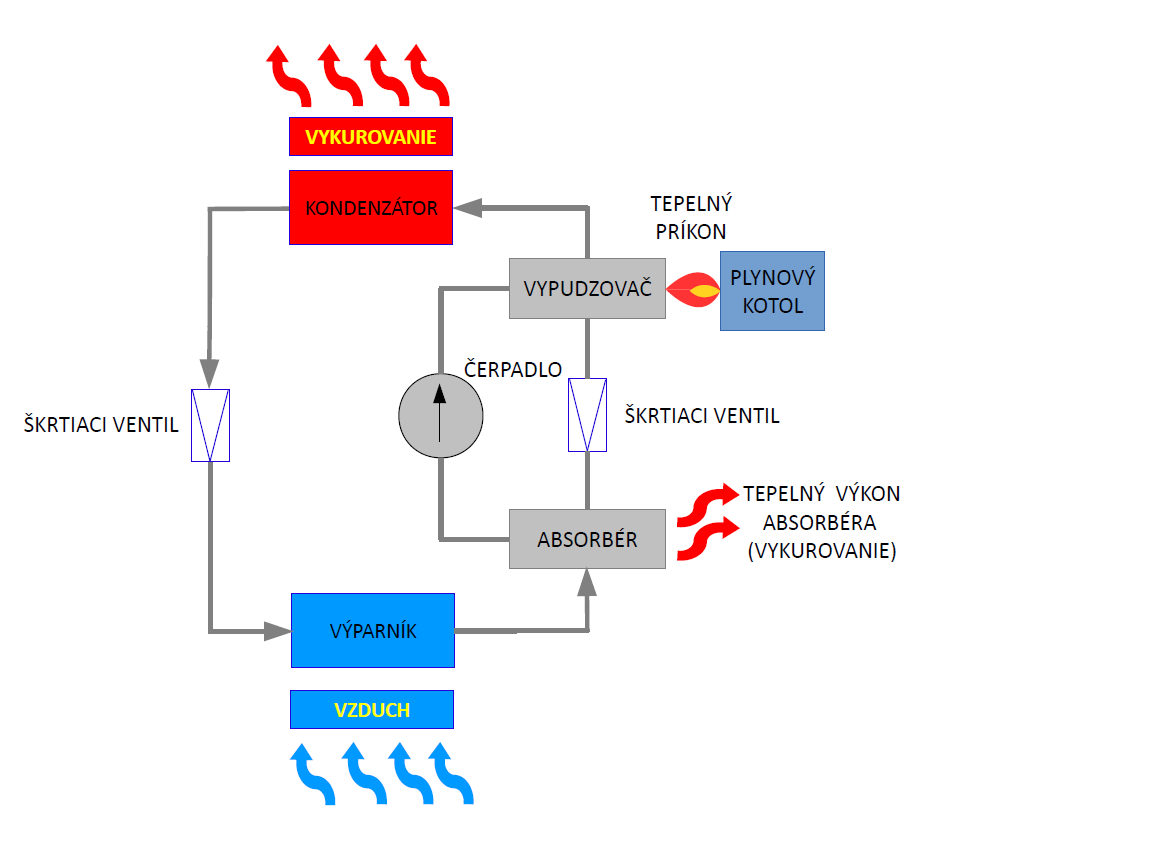

Toto zariadenie nahrádza mechanický kompresor tzv. termochemickým kompresorom (obr. 1), čím eliminuje potrebu výrazného prívodu elektrickej energie. Cyklus pracuje s binárnou zmesou látok, napríklad amoniaku (chladivo) a vody (absorbent).
- Generátor (vypudzovač): V generátore („varáku“) je zmes zahrievaná plynovým horákom. Vďaka rozdielnym bodom varu dochádza k oddeleniu (desorpcii) pár chladiva od absorbentu, čím vzniká vysoký tlak v systéme.
- Kondenzácia: Horúce pary chladiva pod vysokým tlakom postupujú do kondenzátora, kde odovzdávajú svoje skupenské teplo vykurovaciemu systému a kondenzujú.
- Expanzia a vyparovanie: Skvapalnené chladivo prechádza expanzným ventilom, kde dochádza k prudkému zníženiu jeho tlaku a teploty. V studenom stave vstupuje do výparníka, kde absorbuje teplo z okolitého prostredia (napr. vonkajšieho vzduchu) a vyparuje sa.
- Absorpcia: Pary chladiva s nízkym tlakom sú vedené do absorbéra, kde sú pohltené ochladeným absorbentom. Pri tomto procese sa uvoľňuje absorpčné teplo, ktoré sa využíva aj na vykurovanie. Zmes je následne nízkovýkonovým čerpadlom dopravená späť do generátora, čím sa cyklus uzatvára.
b) Tepelné čerpadlo s plynovým motorom (GHP – Gas Heat Pump)
Princíp technológie

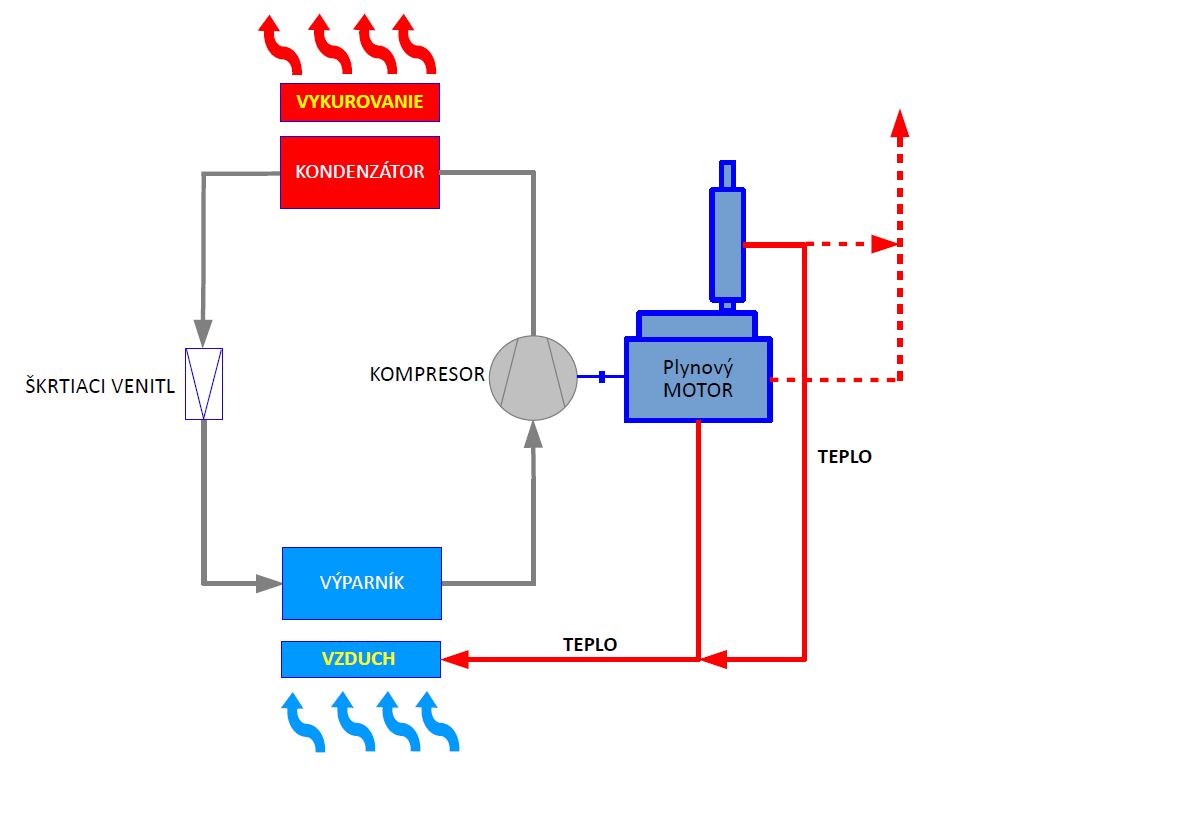

Ide o kombináciu osvedčeného kompresorového chladiaceho okruhu a spaľovacieho motora na ZP. Namiesto elektromotora je kompresor poháňaný priamo plynovým motorom (obr. 2), čo prináša dvojitý energetický zisk:
- Pohon kompresora: Motor poskytuje mechanickú prácu pre kompresorový cyklus tepelného čerpadla.
- Rekuperácia odpadového tepla: Spaľovací motor je zdrojom značného množstva odpadového tepla. Toto teplo je rekuperované z chladiaceho okruhu motora a z výfukových spalín prostredníctvom výmenníkov a je integrované priamo do vykurovacieho systému. Celkový tepelný výkon je teda súčtom výkonu z termodynamického cyklu čerpadla a rekuperovaného tepla z motora, čo vedie k mimoriadne vysokej sezónnej účinnosti. Obr. 2 Princíp plynového tepelného čerpadla so spaľovacím motorom
Výhody:
- Vysoká účinnosť: Tepelná účinnosť (vyjadrená ako pomer vyrobeného tepla a energie v palive) sa pohybuje v rozmedzí 140 % až 185 %.
- Nižšie prevádzkové náklady než pri tepelných čerpadlách poháňaných elektrinou: Kvôli pomeru koncovej ceny za dodávku elektrickej energie a zemného plynu cca 3 : 1.
- Nízka spotreba elektrickej energie: Potreba elektriny je minimálna, obmedzená na riadiacu elektroniku a obehové čerpadlá, čo eliminuje nutnosť posilňovania elektrickej infraštruktúry.
- Reverzibilita: Mnohé modely umožňujú reverzný chod a v letnom období slúžia ako vysokoúčinné klimatizačné jednotky.
- Spoľahlivosť: Absorpčné systémy vďaka minimu pohyblivých častí vykazujú dlhú životnosť a nízke servisné nároky.
- Odmrazovanie: Pri zamrznutí výparníka sa teplom privedeným z plynového motora odmrazí, nie je potrebné cyklovanie ako pri elektrických tepelných čerpadlách.
Nevýhody:
- Vyššie investičné náklady: V porovnaní s kondenzačným kotlom je počiatočná investícia vyššia.
- Nižšie COP: COP je nižšie ako pri elektrických tepelných čerpadlách.
Použitie v praxi
Komerčné, administratívne a bytové objekty s požiadavkou na vykurovanie aj chladenie.
Kogenerácia: kombinovaná výroba elektriny a tepla (KVET)
Kogenerácia patrí medzi energeticky najefektívnejšie technológie. Namiesto oddelenej výroby elektriny v centrálnych zdrojoch (s účinnosťou 30 – 40 % a stratou zvyšku energie v chladiacich vežiach) a tepla v lokálnych kotolniach kogeneračná jednotka produkuje obe formy energie súčasne a priamo na mieste spotreby.
Princíp technológie
Základným princípom je maximálne využitie energie obsiahnutej v palive. Plynový motor (obr. 3) alebo turbína poháňa (obr. 5) generátor, ktorý vyrába elektrickú energiu. Popri tom vzniká značné množstvo tepla, ktoré je z chladiaceho okruhu motora/turbíny a z horúcich spalín rekuperované a odovzdávané do vykurovacieho systému. Takto sa celková účinnosť premeny primárnej energie v palive na užitočné formy energie (elektrina a teplo) zvyšuje na 85 – 95 %. Lokálna výroba zároveň eliminuje prenosové straty v elektrickej sieti.
Výhody:
- Úspora primárnej energie: V porovnaní s oddelenou výrobou (elektriny a tepla) dosahuje úsporu primárneho paliva až 40 %.
- Zníženie emisií: Nižšia spotreba paliva implikuje aj nižšiu produkciu emisií.
- Energetická bezpečnosť a nezávislosť: Decentralizovaný zdroj zvyšuje spoľahlivosť dodávok a znižuje závislosť od distribučnej sústavy.
Nevýhody:
- Potreba súbežného odberu tepla a elektriny: Pre ekonomickú prevádzku je nevyhnutné zabezpečiť celoročné využitie oboch energetických výstupov.
Typy kogeneračných technológií:

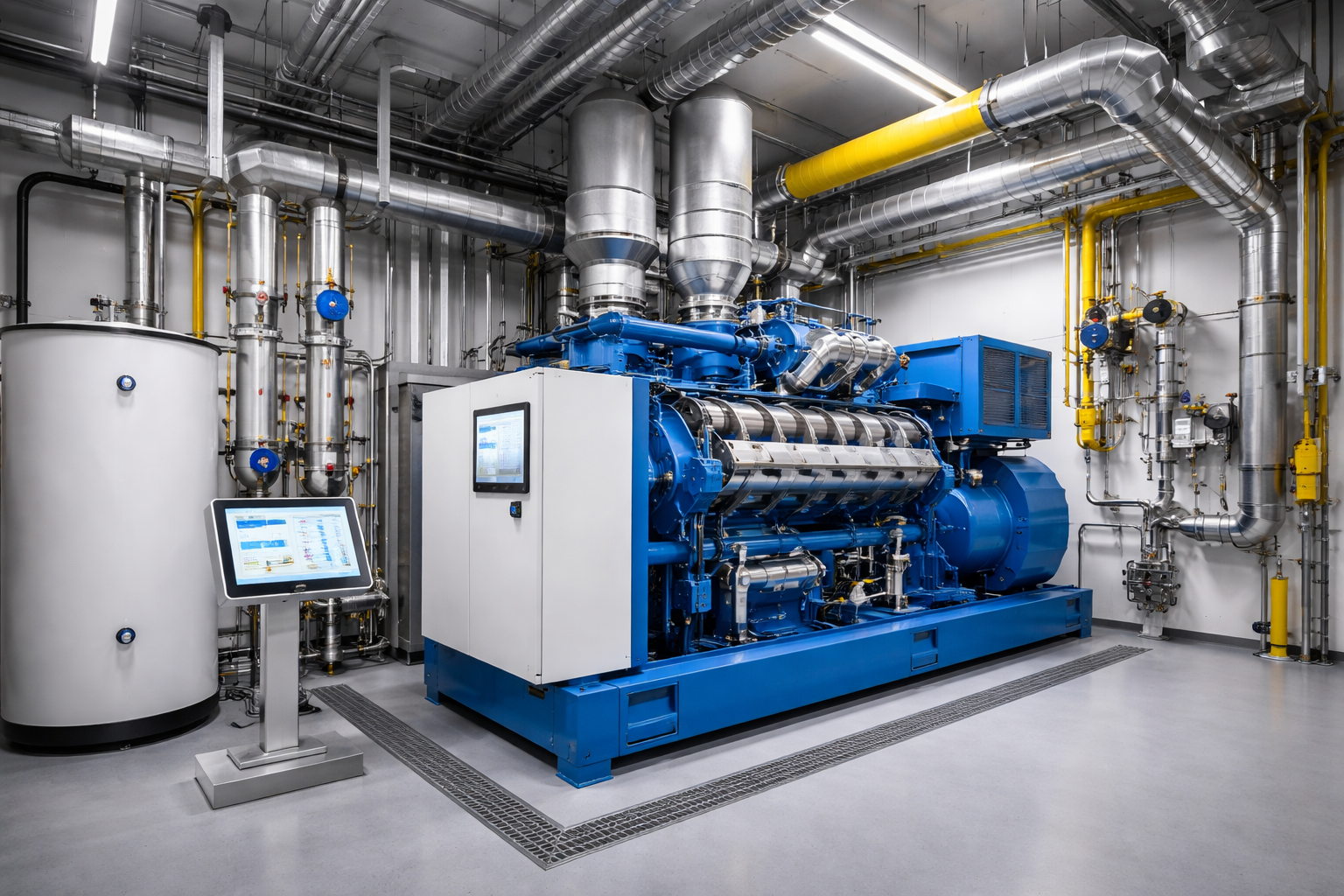

- Kogenerácia na báze plynových motorov: Piestové spaľovacie motory optimalizované pre dlhodobú prevádzku. Ide o najrozšírenejšiu technológiu v rozsahu výkonu od desiatok kW do desiatok MW (obr. 4). Využíva sa v nemocniciach, na plavárňach, v hoteloch či priemyselných areáloch.
- Paroplynové cykly (PPC): Kombinácia plynovej turbíny (Braytonov cyklus) a parnej turbíny (Rankinov cyklus). Horúce spaliny z plynovej turbíny sa využívajú na výrobu pary v spalinovom kotle, ktorá následne poháňa parnú turbínu. Táto kaskáda umožňuje dosiahnuť najvyššiu elektrickú účinnosť (až 60 %) a využíva sa vo veľkých elektrárňach a teplárňach (obr. 5).
- Plynové mikroturbíny: Kompaktné vysokootáčkové (až 100 000 ot./min.) radiálne turbíny s výkonom do 100 kW. Vyznačujú sa nízkymi vibráciami, minimálnymi nárokmi na údržbu a produkciou vysokopotenciálneho tepla. Elektrická účinnosť je cca 25 – 30 %.
- Mikrokogenerácia so Stirlingovým motorom: Tepelný motor s externým prívodom tepla a uzavretým regeneratívnym termodynamickým cyklom. Spaľovanie prebieha mimo motora, plynule a pri atmosférickom tlaku, čo zaručuje extrémne tichú prevádzku a nízke emisie. Hoci je elektrická účinnosť nižšia (cca 20 %), celková účinnosť dosahuje až 96 %. Je ideálny pre rodinné domy alebo malé prevádzky.
Perspektíva a pripravenosť na budúcnosť: biometán a vodík
Kľúčovou výhodou prezentovaných technológií je ich flexibilita a pripravenosť na prechod k obnoviteľným plynom. Investícia do modernej plynovej infraštruktúry a spotrebičov tak predstavuje udržateľné a dlhodobé riešenie.
- Biometán: Ako chemicky identický ekvivalent ZP, vyrobený z obnoviteľných zdrojov, môže byť biometán spaľovaný vo všetkých uvedených technológiách už dnes, a to bez potreby akýchkoľvek technických úprav. Jeho využitie umožňuje okamžitú dekarbonizáciu a zníženie uhlíkovej stopy pri zachovaní existujúcej infraštruktúry.
- Vodík: S postupným rozvojom vodíkového hospodárstva sa počíta s primiešavaním vodíka do distribučnej siete ZP. Moderné plynové spotrebiče sú už dnes vyvíjané a certifikované ako H2-Ready, čo znamená, že sú schopné bezpečne a efektívne spaľovať zmes ZP s prímesou vodíka (bežne do 20 %). V dlhodobom horizonte sa počíta s prechodom na spaľovanie 100 % vodíka, najmä v prípade zariadení s vyšším výkonom, ako sú paroplynové cykly. V prípade palivových článkov znamená priame využitie čistého vodíka odstránenie potreby reforméra, čo zjednoduší konštrukciu a ďalej zvýši ich už aj tak vysokú elektrickú účinnosť.
Radovan Illith
radovan.illith@spp-distribucia.sk
