Dôležitosť uvedených typov prevádzok, vysoké nároky na trvalú prevádzkyschopnosť a vysoká cena technologických zariadení vyžadujú aj spoľahlivú ochranu pred účinkami blesku. Blesk a jeho elektrické účinky spôsobujú výpadky v prevádzke zariadení a nemalé priame materiálne škody. Hlavné ciele navrhnutej a zrealizovanej ochrany pred bleskom pre podzemný zásobník plynu sú:
- ochrana pred výbuchom plynu,
- ochrana pred požiarom,
- ochrana pred výpadkom verejnej služby,
- ochrana pred úrazom osôb v dôsledku elektrického prúdu,
- ochrana elektrických a elektronických zariadení v technológii.
Vonkajšia ochrana pred bleskom – bleskozvod

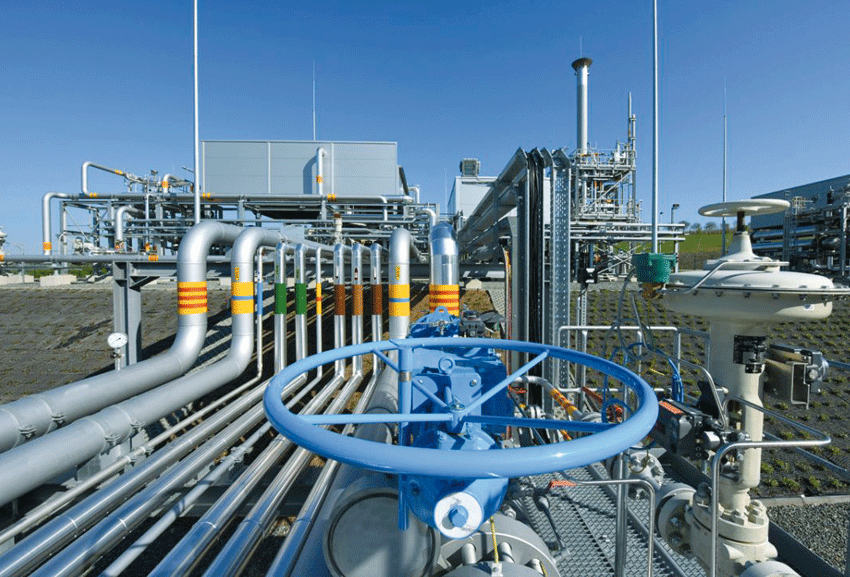

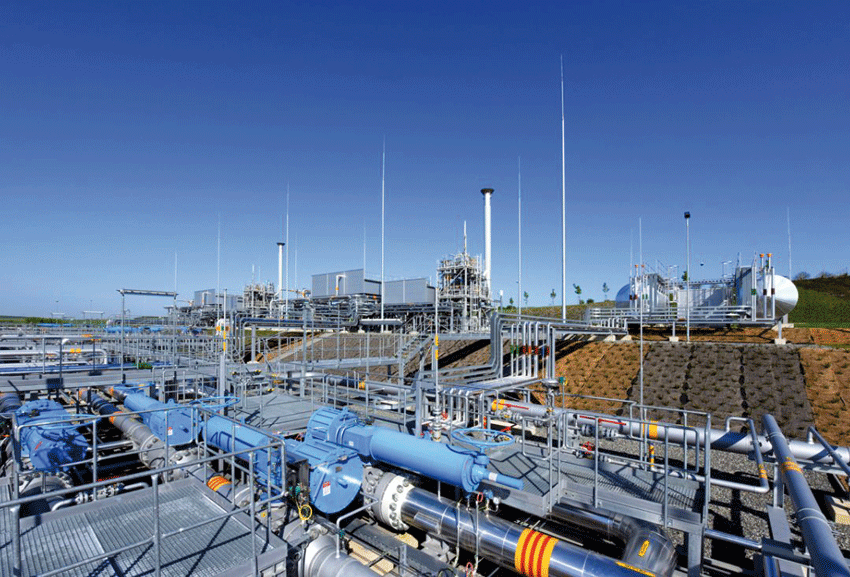

Izolovaný bleskozvod je inštalovaný podľa STN EN 62305-3, ed. 2, čl. 5.1.2 a je tvorený vysokonapäťovými vodičmi HVI od výrobcu DEHN z Nemecka v triede ochrany pred bleskom LPS I (pre väčšinu objektov). Na zistenie ochranného priestoru bola použitá metóda valiacej sa gule s polomerom 20 m. Zachytávacia sústava, ktorá tvorí ochranný priestor pre chránené objekty, je riešená tyčovými zachytávačmi inštalovanými na izolačných podporných rúrach GFK/AL a rozmiestnenými na pozíciách podľa dokumentácie.
Zvody sú riešené podľa STN EN 62305-3, ed. 2, čl. 5.3.2 v izolovanom vyhotovení. Z viacerých typov vodičov HVI bol pre danú aplikáciu navrhnutý a použitý technicky a ekonomicky najvhodnejší typ HVI long. Vypočítané dostatočné vzdialenosti v najvyššom bode vodičov HVI long nepresiahli nikde hodnotu s = 0,75 m cez vzduch. Táto hodnota je ekvivalentná výdržnej hodnote vysokonapäťovej izolácie vodičov HVI long.
Vnútorná ochrana pred bleskom
Aby sa zabránilo vniknutiu bleskového prúdu do elektrických vedení a aby sa eliminovalo naindukované prepätie, je na objektoch inštalovaný koordinovaný systém zvodičov bleskového prúdu a prepätia. V rámci vnútornej ochrany elektrických zariadení, do ktorých vstupujú napájacie vedenia siete NN, sú na ochranu pred účinkami blesku podľa STN EN 62305-3 a 4, ed. 2 nainštalované kombinované zvodiče SPD typu 1 + 2 a tiež samostatné zvodiče prepätia SPD typu 2. Tesne pred koncovými zariadeniami sú použité zvodiče SPD typu 3:
- v hlavných rozvádzačoch zvodiče SPD typu 1 + 2: DEHNventil DV M TNC 255 FM a DEHNventil DV M TNS 255 FM,
- v podružných rozvádzačoch zvodiče SPD typu 2: DEHNguard DG M TN 275 FM, DEHNguard DG M TNC 275 FM a DEHNguard DG M TNS 275 FM,
- pri koncových zariadeniach SPD typu 3: DEHNrail DR M 2P 255 FM.

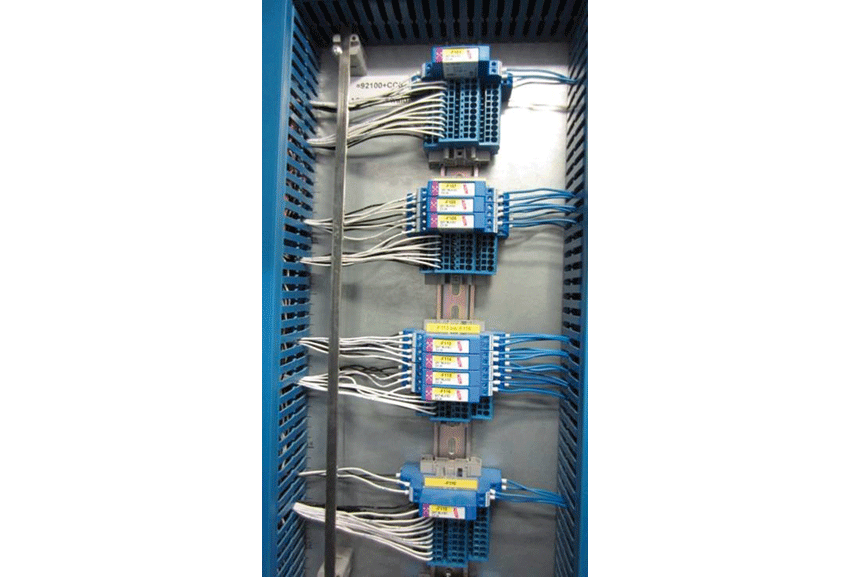

Elektrické a elektromagnetické účinky blesku sa, samozrejme, prejavujú aj na metalických vedeniach MaR a zariadeniach, ktoré sú k nim pripojené. Impulzná odolnosť týchto citlivých zariadení je veľmi nízka, vo väčšine prípadov len 500 V. Použité zvodiče teda museli spĺňať prísne kritériá na spoľahlivosť, vysokú zvodovú schopnosť a nízku ochrannú úroveň. Aj v tomto prípade padla voľba na celosvetovo overené zvodiče od firmy DEHN. Pre vedenia MaR je to rodina prístrojov BLITZDUCTOR – BLITZDUCTOR BXT ML 4, BLITZDUCTOR BXT ML 4 EX, BLITZDUCTORconnect BCO MOD ML2 a BLITZDUCTORconnect BCO MOD ML2 EX.
Výhody technického riešenia s produktmi DEHN
Navrhnuté a zrealizované riešenie má niekoľko nesporných technických a ekonomických výhod. Z pohľadu projektanta je to jednoduchá špecifikácia potrebných komponentov a možnosť overenia spoľahlivosti navrhovaného riešenia v mnohých aplikáciách na celom svete. Použitie komponentov od jedného výrobcu zaručuje ich vzájomnú kompatibilitu. Všetky navrhnuté komponenty spĺňajú a v mnohých prípadoch vysoko prekračujú technické požiadavky noriem EN, STN a ČSN. Je samozrejmosťou, že súčasťou dodávky komponentov je kompletná technická dokumentácia vrátane certifikátov, vyhlásení o zhode a montážnych návodov. Navrhnuté komponenty možno jednoducho inštalovať aj do existujúcich technologických objektov.
Z pohľadu investora a prevádzkovateľa takáto investícia do ochrany pred účinkami blesku zabezpečí minimalizovanie, až úplné vylúčenie porúch a výpadkov počas búrky. V konečnom dôsledku to znamená zabezpečenie kontinuálnej disponibility zariadení a verejnej služby v dodávkach plynu. Aj krátkodobé prerušenie dodávok plynu do distribučných alebo tranzitných vedení plynovodov znamenalo pre prevádzkovateľa veľké finančné straty.
Ďalšou obrovskou výhodou riešenia s izolovaným bleskozvodom je, že bleskový prúd, ktorý môže dosiahnuť hodnotu až 200 kA, nemá žiadne možnosti tiecť po vnútorných elektrických vedeniach alebo vodivých konštrukciách objektu. V priestoroch s nebezpečenstvom výbuchu to je zásadné zvýšenie bezpečnosti a spoľahlivosti.
Zvýšenie bezpečnosti a spoľahlivosti je cieľom každého projektanta a investora. Ak sa k tomu pridajú aj ekonomické výhody ako v tomto prípade, tak môžeme konštatovať, že vytýčený cieľ je úspešne splnený.
