SCZT BAT tvoria tri vlastné zdroje s inštalovaným tepelným výkonom 527 MW, tri cudzie zdroje s inštalovaným tepelným výkonom 116 MW, 125 km trás horúcovodov, 81 km trás sekundárnych rozvodov, 386 OST v majetku BAT a 327 OST v cudzom vlastníctve. V roku 2017 dodala spoločnosť BAT odberateľom 998 436 MWh tepelnej energie a vyrobila 76 520 MWh elektrickej energie. 80 % tepla bolo vyrobených vysokoúčinnou kombinovanou výrobou elektriny a tepla.

Spoločnosť BAT, a. s., v rámci riadenia svojich profesijných aktivít a im prislúchajúcich procesov plne využíva integrovaný systém manažérskeho riadenia (IMS). Je vlastníkom štyroch manažérskych systémov:

  • ISO 9001: 2015 – systém manažérstva kvality,
  • ISO 14001: 2015 – systém environmentálneho manažérstva,
  • OHSAS 18001: 2007 – systém BOZP,
  • ISO 50001: 2011 – systém energetickej efektívnosti. Cieľom implementácie tejto normy je umožniť organizáciám systematicky dosahovať trvalé zlepšenie energetickej účinnosti a efektívnosti pri využívaní energie so zameraním na riadenie hospodárenia s energiami a zníženie nákladov a celkových emisií.

Podľa zákona č. 321/2014 Z. z. o efektívnosti pri používaní energie sú veľké podniky povinné zabezpečiť vykonanie energetického auditu aspoň raz za štyri roky alebo auditu, ktorý je súčasťou zavedeného certifikovaného systému energetického manažérstva podľa ISO 50001 alebo ISO 14001. Vedenie spoločnosti aj týmto spôsobom deklaruje vysoký stupeň riadenia, transparentnosti a predovšetkým prozákazníckeho prístupu k svojim klientom. Pri prevádzkovaní zariadení BAT využíva moderné riadiace systémy (RS), ktoré zabezpečujú bezpečnú, spoľahlivú a ekonomickú prevádzku. Na dispečerské riadenie prevádzky odovzdávacích staníc tepla a šácht sekčných uzáverov je použitý monitorovací systém ProCop® produkt firmy ALFA Mikrosystémy, spol. s r. o. (CZ).

Monitorovací a vizualizačný systém ProCop je špeciálny softvér na monitorovanie technologických procesov, používateľské riadenie technológie, archiváciu historických trendov a alarmových stavov. Systém bol primárne vyvinutý na pripájanie a monitorovanie technológií riadených riadiacimi systémami Siemens – divízie Siemens Building Technologies. Systém je plne kompatibilný (prenos dát a diaľkové ovládanie) s riadiacimi systémami Visonic PRV, Unigyr PRU, RWP, Desigo PXC, Saphir ACX a Climatix POL.

V podmienkach BAT je RS ProCop využitý na pokročilé dispečerské riadenie odovzdávacích staníc tepla, diaľkovo ovládaných šácht a na zber údajov meračov tepla a vodomerov z vlastných aj cudzích OST. V súčasnosti je do systému ProCop pripojených 386 OST, tri plynové kotolne, 28 šácht a 2 932 meračov tepla a vodomerov.

Ako funguje celý systém?

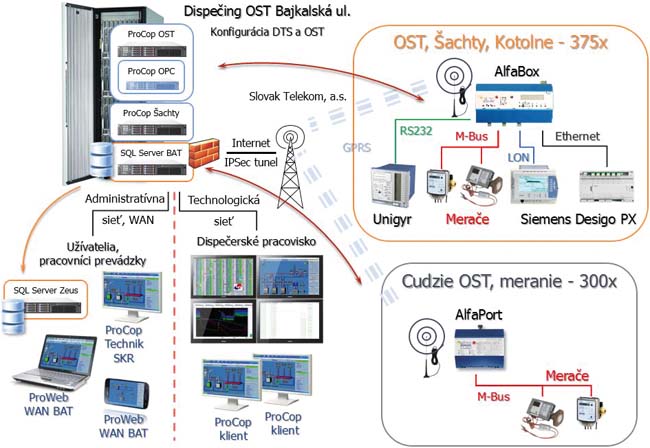

Monitorovací systém ProCop je v spoločnosti BAT postavený na bezdrôtovej technológii GPRS. Komunikačné body sú pripojené do jednej virtuálnej privátnej siete. Prístupový bod APN u poskytovateľa je zo siete BAT dostupný cez internetový tunel IP SEC. Lokálne sa na prenos dát využívajú aj zemné oznamovacie káble vo vlastníctve spoločnosti BAT. Riadiace systémy OST sú ku koncentrátorom dát typu AlfaBox 3 a AlfaBox+ pripájané cez zbernicu LON, sériové rozhranie RS 232 priamo, prípadne cez prevodníky na prúdovú slučku alebo zapojením do zbernice PROFIBUS. Merače tepla a vodomery sú ku koncentrátorom dát typu AlfaBox 3 a AlfaBox+ a AlfaPort pripájané po lokálnych zberniciach M-bus.

Čo zabezpečuje systém ProCop?

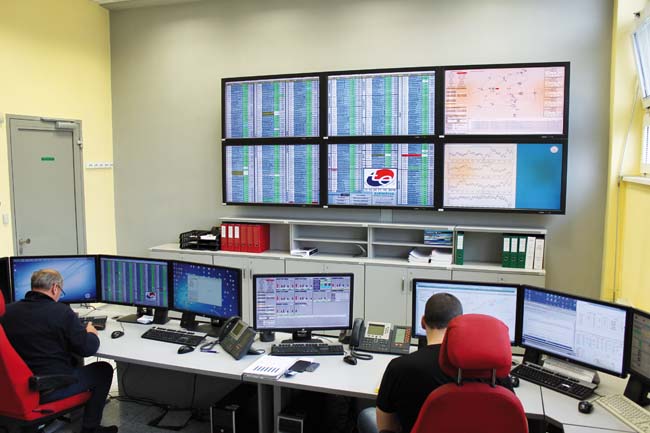

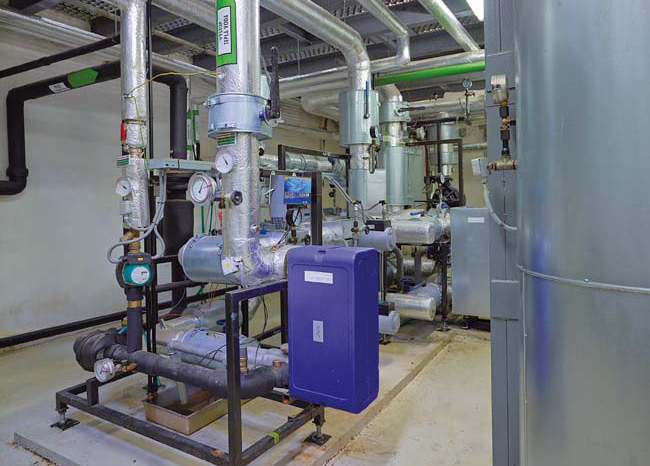

Hlavnou funkciou systému je nepretržitý dohľad nad prevádzkou OST. V určených časových intervaloch systém zberá všetky prevádzkové údaje, ako sú teplota, tlak, chod čerpadiel, poloha regulačných armatúr, alarmové hlásenia. Interval záznamu prevádzkových parametrov je 10 minút a je nastaviteľný. Na základe prenášaných a zobrazovaných údajov má dispečer aktuálnu informáciu o prevádzke OST a tepelnej sieti. Ak na OST vznikne porucha, odchýlka od požadovaných parametrov dodávky, prípadne strata komunikácie OST – dispečing, alarmové hlásenie z RS OST je okamžite poslané a zobrazené v dispečerskom systéme ProCop. Informáciu o poruche operatívne rieši dispečer diaľkovým zásahom do RS OST alebo vyslaním poruchovej služby. Výsledkom funkcie systému signalizovať poruchový stav v reálnom čase je, že pri väčšine porúch BAT zabezpečí opravu skôr, ako odberateľ pocíti obmedzenie v dodávke tepla.

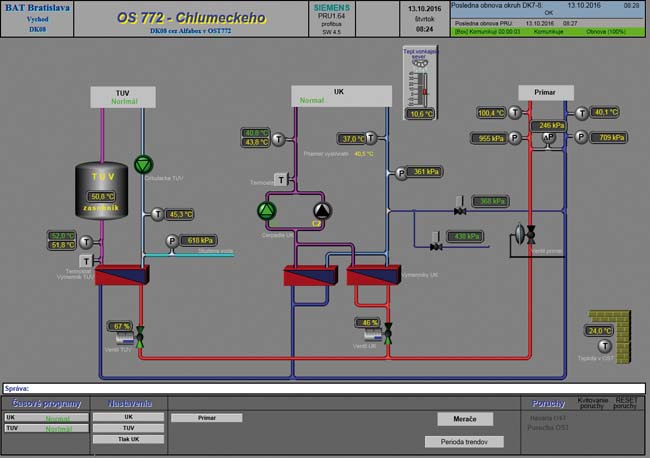

Systém ProCop umožňuje dispečerovi aj priame riadenie technológie OST a zmeny nastavenia regulácie RS OST. Dispečer môže cez systém diaľkovo zapínať aj odstavovať dodávku ÚK, TÚV, meniť parametre regulácie, ako sú napríklad vykurovacia krivka či časové režimy dodávky vykurovania a teplej vody, meniť tlak doplňovania a odpúšťania zo sekundárneho systému ÚK, riadiť percentuálne otvorenie regulačných armatúr a nastavenie výkonu frekvenčných meničov v ručnom režime prevádzky.

ProCop – šachty

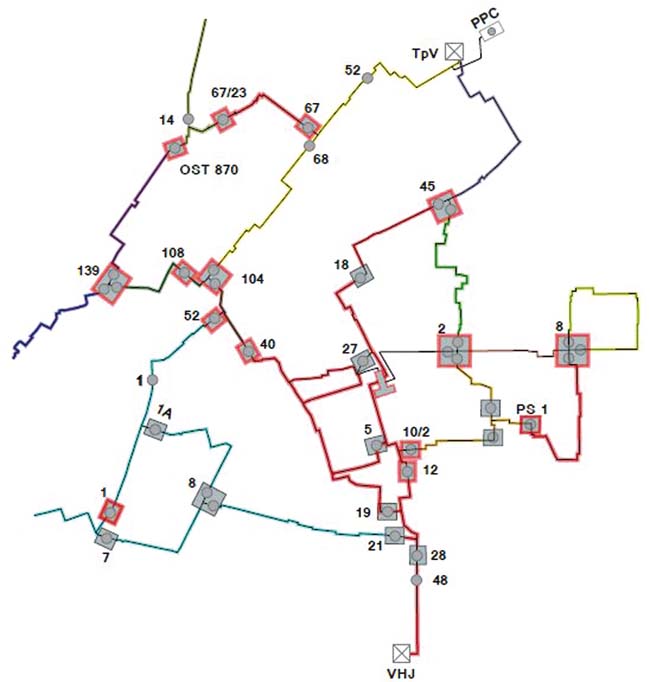

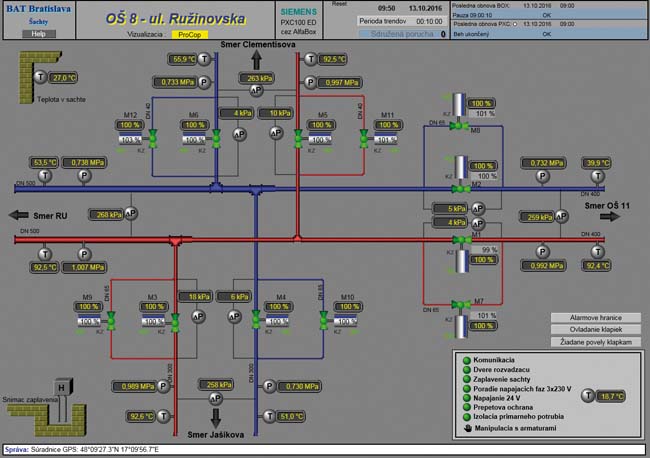

RS ProCop sa využíva aj na riadenie sekčných armatúr a prenos údajov v dôležitých uzlových šachtách horúcovodných sietí. Ovládanie armatúr v šachtách umožňuje dispečerovi operatívne vykonávať potrebné manipulácie bez fyzickej prítomnosti v šachte. Diaľkové manipulácie sa využívajú hlavne pri riešení havarijných stavov, lokalizácií porúch na rozvodoch, prípadne pri manipuláciách v súvislosti s odstávkami. Výsledkom diaľkového ovládania sekčných armatúr v prípade poruchy je rýchla lokalizácia poruchového úseku a následne jeho odstavenie. Odstavením poruchového úseku sa znižuje počet dotknutých odberateľov a skracuje čas prerušenia dodávky tepla. Prenášané hodnoty teploty a tlaku zo šácht sú dôležitou informáciou pre dispečera o stave tepelnej siete.

Prenos dát z meračov tepla

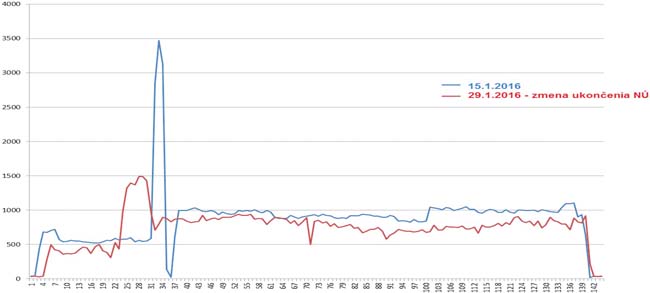

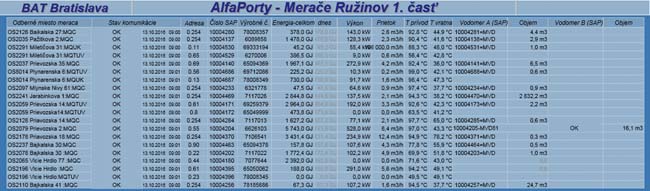

Do RS ProCop sa prenášajú údaje z meračov tepla a vodomerov na OST prevádzkovaných spoločnosťou BAT aj OST, ktoré nie sú v majetku spoločnosti. Systém zabezpečuje prenos nasledujúcich údajov: okamžitý výkon a prietok, teplota primárneho média vstupná a vratná, súčtová práca – teplo zaznamenané meračom v čase prenosu, súčtový prietok zaznamenaný meračom v čase prenosu, súčasne sa prenáša údaj vodomeru studenej vody a vodomeru doplňovania a odpúšťania. Údaje sa prenášajú v hodinových intervaloch, v prípade potreby možno interval prenosu pre jednotlivých odberateľov nastaviť. Údaje z meračov tepla sa automaticky kontrolujú na dennej a mesačnej báze, následne sa posielajú do ekonomických programov ako podklad na fakturáciu. Spracovanie dát z meračov tepla umožňuje zistiť správanie jednotlivých odberateľov pri spotrebe tepla. Výsledkom dlhodobého spracovania týchto údajov je vytvorenie predikčného modelu na výpočet zaťaženia v SCZT ako funkciu klimatických podmienok, dennej hodiny a typu dňa. Presná predikcia zaťaženia v SCZT je mimoriadne dôležitá pre dispečerské riadenie SCZT.

Archivácia dát

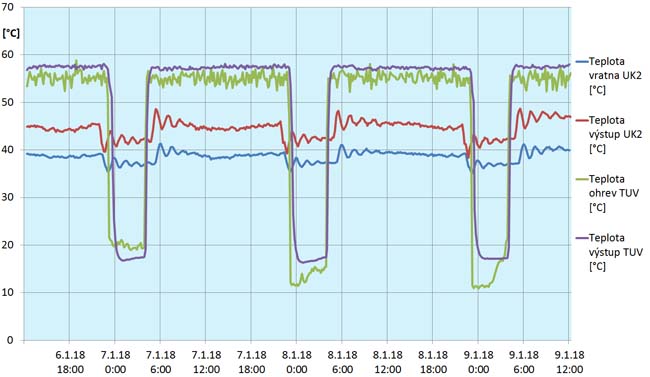

Systém ProCop archivuje prevádzkové údaje OST. Archivácia dát je v štandardnej databáze SQL. Archivácia dát a stavov nie je časovo obmedzená a dispečer, prípadne pracovník prevádzky, môže zobrazovať kompletnú časovú históriu od začiatku pripojenia OST do systému. Archivované dáta sú podkladom kontroly, hodnotenia a optimalizácie prevádzky OST. Z archivovaných údajov sa spracúvajú reporty a analýzy, ktorých výsledkom je optimalizácia prevádzky SCZT BAT.

ProWeb

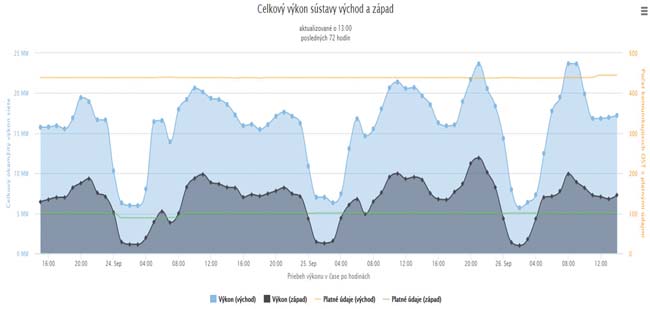

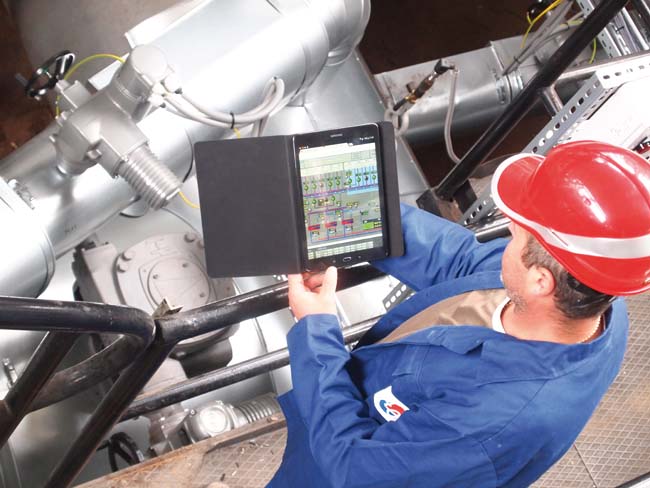

Monitorovací systém ProCop umožňuje využitím aplikácie ProWeb monitorovanie technológie pomocou štandardných internetových prehliadačov v počítačoch, smartfónoch a tabletoch. Aplikácia ProWeb zobrazuje prevádzkové parametre OST, alarmové hlásenia a históriu prevádzkových údajov. Archivované dáta možno zobraziť graficky alebo numericky a následne exportovať do súboru excel. Webová aplikácia v reálnom čase poskytuje prevádzkovým pracovníkom kompletnú informáciu o prevádzke OST a tepelných sietí. Súčasne sprístupňuje prácu s prevádzkovými dátami a údajmi z meračov tepla. V podmienkach BAT využívajú webové pripojenie do systému ProCop intenzívne všetci pracovníci prevádzky na stolových PC, prípadne v teréne na notebookoch a tabletoch.

Skúsenosti s využívaním systému ProCop a rozvojové aktivity

Systém ProCop sa v BAT využíva pri prevádzke OST deväť rokov. Za toto obdobie prešiel výrazným vývojom. Z hľadiska dispečerského riadenia je systém silným nástrojom na dispečerskú prácu, zabezpečenie prevádzky OST a minimalizovanie vplyvu porúch na kvalitu dodávky tepla pre odberateľov. Veľkým úspechom je 100 % pripojenie OST v majetku BAT do systému a od konca roku 2014 aj 100 % pripojenie meračov tepla cudzích OST. Vzájomnou spoluprácou spoločnosti BAT a výrobcu systému spoločnosti ALFA Mikrosystémy plánujeme trvalé zvyšovanie využitia systému ProCop. Rozvoj systému orientujeme hlavne na oblasti spracovania archivovaných dát, vytvorenie nových reportov prevádzkových udalostí a prepojenie systému ProCop s inými dispečerskými systémami.

Ing. Milan Bartoš
riaditeľ sekcie riadenia výroby
Bratislavská teplárenská, a. s.
