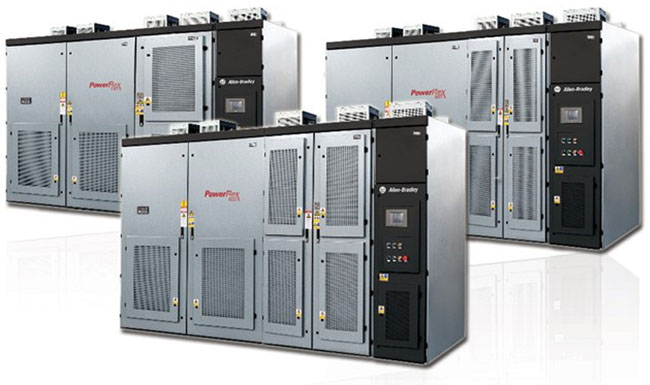

Obr. 1 Frekvenčný menič Allen Bradley PowerFlex 6000

Niekoľko podobných aplikácií sme už riešili, ale bez spomenutých špeciálnych požiadaviek. V tých aplikáciách bolo možné vymeniť kabeláž a použiť nové tienené káble. V tomto prípade to však možné nebolo. Navrhli sme technické riešenie použitím priameho VN (6 kV) frekvenčného meniča Allen Bradley typu PowerFlex 6000 od výrobcu Rockwell Automation (obr. 1).

Návrh počítal s:

  • rozpojením VN kábla – pôvodného prívodu z VN rozvodne k elektromotoru ventilátora,
  • napojením vstupu VN meniča na jednu stranu pôvodného rozpojeného prívodu,
  • využitím druhej strany rozpojeného prívodu na spojenie vývodu VN meniča a elektromotora.

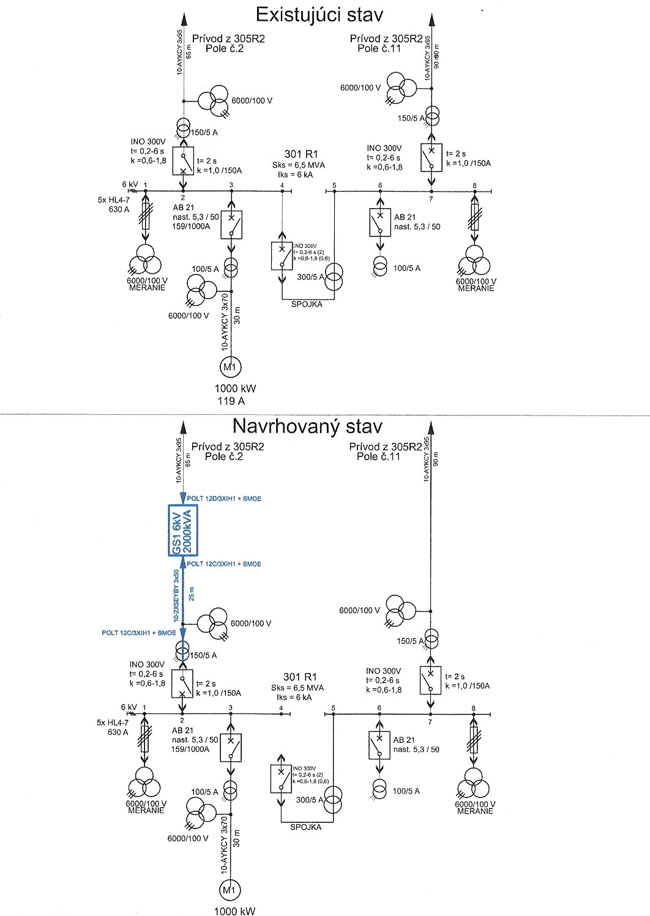

Týmto jednoduchým návrhom sme dosiahli minimálny zásah do silovej kabeláže a využitie pôvodných VN káblov, čo bolo základnou podmienkou zadávateľa. Pôvodný a navrhovaný stav sú zobrazené na obr. 2. Takže sme mali teoreticky do napájacej sústavy motora napojený menič, ale VN káble zostali pôvodné netienené a VN elektromotor tak isto pôvodný, neprispôsobený prevádzke s frekvenčným meničom, bez izolovaného ložiska. Ďalej nám pomohli vlastnosti navrhnutého VN meniča. PowerFlex 6000 má takmer ideálny sínusový priebeh výstupného napätia a prúdu (obr. 3), nebolo potrebné ­použiť výstupný sínusový filter ani iné prídavné zariadenia.

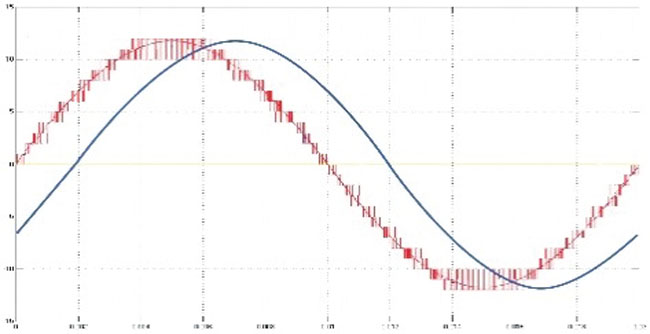

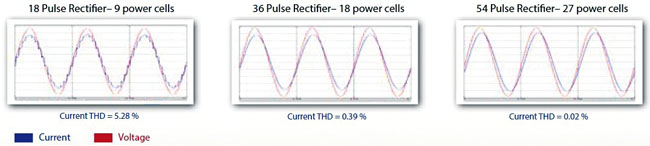

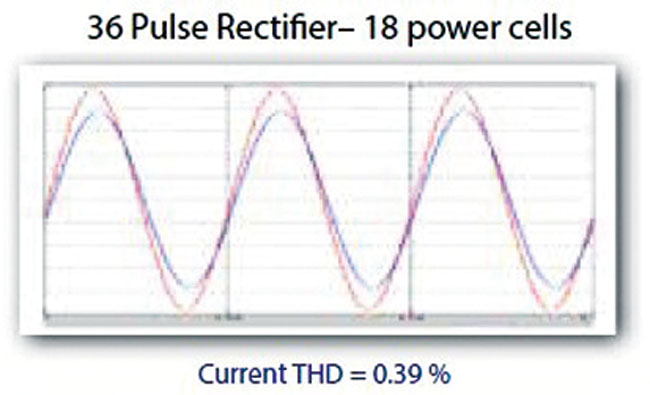

Menič má tiež minimálny vplyv na napájaciu sieť – usmernenie je 36-impulzné (obr. 4). Po odsúhlasení technického riešenia sme ho zrealizovali ako generálny dodávateľ, to znamená projekt, dodávku, montáž, revízie, úradné skúšky, uvedenie do prevádzky, individuálne a komplexné skúšky. Kvôli dôležitosti pohonu (udržiavanie vzduchovej depresie v podzemí bane) sme dimenzovali menič na možnosť vysokého prúdového preťaženia. Všetky požiadavky zákazníka boli splnené, zariadenia aj elektroinštalácia zostali pôvodné a bolo realizované technicky elegantné, spoľahlivé a cenovo prístupné riešenie.

V marci 2016 bol pohon oživený a uvedený do prevádzky, úspešne sa vykonali všetky skúšky a pohon bol protokolárne odovzdaný Hornonitrianskym baniam Prievidza, a. s., do užívania. Od marca 2016 do dnešného dňa spoľahlivo a bez jedinej poruchy funguje k maximálnej spokojnosti prevádzkovateľa.
