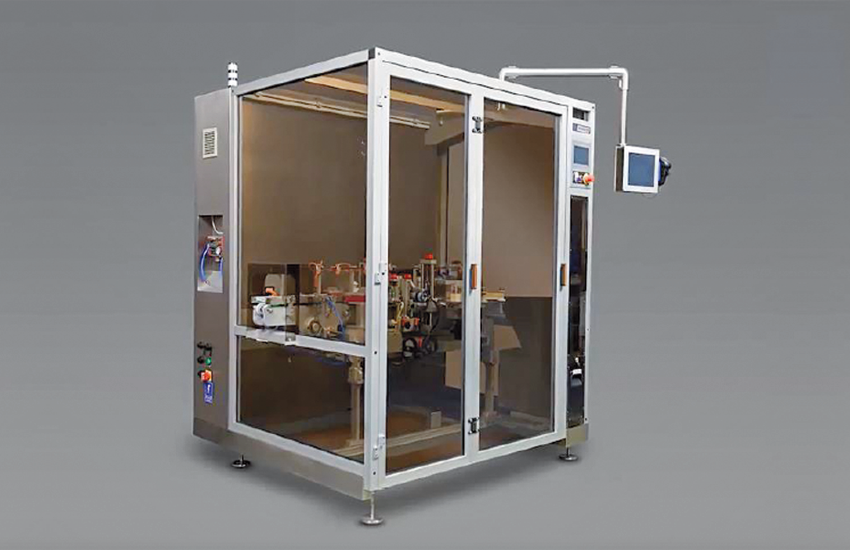

Už viac ako štvrťstoročie si spoločnosť Intrex buduje dobré meno pri vytváraní na mieru šitých riešení na značenie, popisovanie, tlač a snímanie a spracovanie obrazu u zákazníkov takmer v každom odvetví priemyslu. Spoločnosť zachytila dopyt farmaceutického trhu po nových zariadeniach na serializáciu a označovanie, čoho výsledkom boli vývoj a výroba nových strojov s označením Pharma 2D Light a Pharma 2D Pro.
Individuálne požiadavky vs prísne normy
Pri riešení individuálnych požiadaviek zákazníkov z oblasti farmaceutického priemyslu musela spoločnosť Intrex tiež zabezpečiť, aby nové linky zodpovedali prísnym normám a smerniciam platným v tejto oblasti. Ukážkovým príkladom je predpis FDA 21 CFR, časť 11, ktorý stanovuje požiadavky na dokumentáciu a ochranu pred nedovolenou manipuláciou pre všetky elektronicky uložené údaje. Pre operátorské rozhranie to znamená zaručenie určitých funkcií, ako je správa alarmov, kontrolné záznamy a správa používateľských účtov. Rôznorodosť použitých technológií v stroji – od riadenia pohybu po serializáciu – znamenala, že riadiaci systém bude musieť poskytovať vysokú úroveň flexibility, otvorenosti a integrácie. „Pri využívaní našich strojov sme mali pozitívne skúsenosti s používaním automatizačných systémov B&R,“ hovorí manažér automatizácie Mariusz Wojciechowski, „takže boli prví, na koho sme sa obrátili s požiadavkami k tomuto novému projektu.“ Spoločnosť Intrex s potešením zistila, že škálovateľnosť riešení B&R umožnila použiť podstatnú časť softvéru, ktorý sa už používal v ich tradičných systémoch označovania.
Škálovateľný hardvér
Automatizačný hardvér je založený na modulárnom riadiacom systéme X20 s výkonným PLC. Systém možno podľa potreby ľahko rozšíriť o V/V moduly a jeho trojdielna konštrukcia umožňuje ľahkú výmenu počas prevádzky. Dôležitou súčasťou sú aj pohony, nakoľko stroj má vstupný dopravník na prísun produktov, na ktoré nanáša samolepiace štítky. Frekvenčné meniče, servopohony a servomotory od spoločnosti B&R zabezpečujú veľmi presnú synchronizáciu označovacích hláv s pohybujúcimi sa výrobkami. Krokové pohony sa používajú v štandardných aplikáciách, zatiaľ čo dynamickejšie aplikácie s rýchlosťou označovania až 100 m/min používajú kompaktné servopohony. Obe verzie pohonov vychádzajú z rodiny ACOPOSmicro, takže softvér je identický a treba prispôsobiť iba rýchlostné parametre. Hlavnou komunikačnou zbernicou je POWERLINK, ktorá poskytuje pohodlné zapojenie a minimálny čas cyklu na efektívnu komunikáciu. Riadiaci systém musí byť navyše schopný komunikovať s inými zariadeniami, ako sú napríklad tlačiarne, kontrolný systém využívajúci systém strojového videnia alebo špecializovaný systém serializácie, a to prostredníctvom rôznych rozhraní založených na otvorených štandardoch.
Okamžite použiteľné pokročilé funkcie pre farmaceutický priemysel
Modulárna mapp technológia spoločnosti B&R poskytla spoločnosti Intrex softvérové komponenty pripravené na okamžité použitie a špeciálne navrhnuté na implementáciu požiadaviek FDA 21 CFR, časť 11. Napríklad s komponentom mapp User boli schopní rýchlo nastaviť systém na správu používateľských účtov, prístupových práv a hesiel. Komponent mapp Audit umožňuje zaznamenávať udalosti, ktoré sa vyskytnú na linke. Akékoľvek pokusy o neoprávnený prístup alebo zmenu systémových parametrov sa zaznamenávajú, archivujú a môžu byť prezentované v rôznych formách. PDF hlásenia možno ukladať lokálne v zariadení, na serveri alebo posielať na zadanú e-mailovú adresu. „Využitie týchto hotových komponentov vyhovujúcich FDA 21 CFR, časť 11 prinieslo výrazné skrátenie času, ktorý sme potrebovali na dokončenie projektu,“ uvádza M. Wojciechowski. „Porovnateľné riešenia na trhu sú zvyčajne veľmi nákladné, pričom ich vývoj od samého začiatku by vyžadoval obrovské množstvo práce a bol by zaťažený značným rizikom chýb.“ K rýchlej implementácii prispela aj možnosť využiť bežne dostupný automatizačný hardvér kompatibilný s riešeniami používanými v jednoduchších strojoch Intrex.
Celý rad výhod

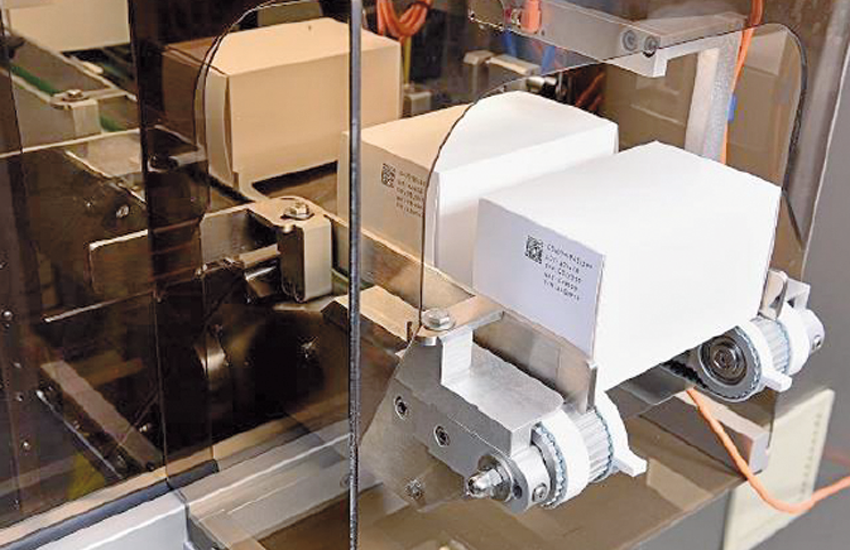

Vďaka všestranným komunikačným schopnostiam strojov Pharma 2D ich možno prevádzkovať ako samostatné jednotky alebo ako neoddeliteľnú súčasť baliacej linky. Popis režimov a prevádzkových stavov stroje možno realizovať aj v súlade so štandardom PackML, čo umožňuje ľahkú výmenu údajov s inými zariadeniami iných výrobcov. Softvér stroja umožňuje sledovať škatuľu s produktom kedykoľvek počas cesty. Riešenia na riadenie pohybu poskytujú vysoko presnú prepravu výrobkov, čo sa prejaví znížením množstva odpadu a vysokou kvalitou tlače, čítania a overovania.

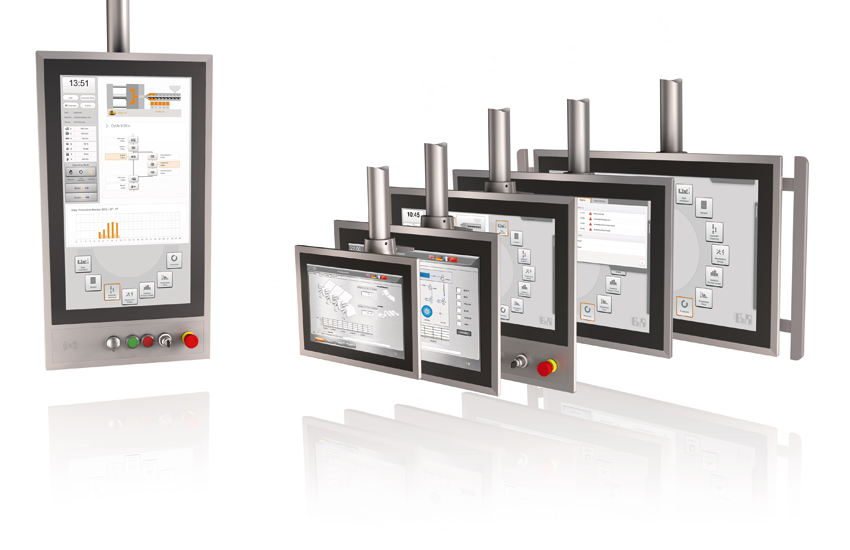

Výmena komponentu, či už riadiaceho systému, pohonu alebo panela, je taká jednoduchá ako pripojenie nového zariadenia. Po ďalšom spustení systém rozpozná zariadenie a odošle mu požadovaný program a parametre. Pharma 2D je kompletné riešenie na serializáciu farmaceutických výrobkov, ktoré umožňuje tlač vysokokvalitných 2D kódov a alfanumerických značiek a kontrolu s využitím strojového videnia a bezpečnostného označovania. Stroje sú vyrobené v súlade s najlepšími výrobnými skúsenosťami a postupmi overenými v praxi.
„Technológia mapp spoločnosti B&R umožnila rýchlu a ľahkú implementáciu softvérových funkcií, ktoré sme potrebovali, aby sme vyhoveli smernici FDA 21 CFR, časť 11.“
Mariusz Wojciechowski, manažér automatizácie, Intrex
Škálovateľný riadiaci systém spoločnosti B&R a modulárny softvér uľahčujú prispôsobenie stroja potrebám prevádzky, kde bude nainštalovaný, čo umožňuje spoločnosti Intrex poskytnúť svojim zákazníkom čo najkvalitnejšie riešenie v čo najkratšom čase.
Pozrite si aj sprievodné video dvoch nových strojov od spoločnosti Intrex:
https://www.youtube.com/watch?v=rQbLX8XiO_Y
