CADKON+ MEP má široký záber v rámci projekcie TZB (zdravotechnika, vykurovanie, vzduchotechnika a elektroinštalácia).
Čo všetko obsahuje program CADKON+ MEP v časti elektroinštalácie?
- Priame vloženie katastrálnej mapy do modelového priestoru
- CADKON+ MEP má priame pripojenie s katastrom a do modelového priestoru sa vložia parcely typu „C“ a „E“ spolu s inžinierskymi sieťami, ktoré sú zakreslené v katastri.
- Databázu značiek, ktorá obsahuje vyše 3300 značiek a kompletné typy čiar. - Automatickú tvorbu elektrických rozvodov. - Výpočet hmotnosti a obsadenosti káblových žľabov.
- Generovanie jednoduchej jednopólovej schémy rozvádzača.
- Bleskozvody – automatické vykreslenie valivej gule, ochranných uhlov, výpočet previsu valivej gule a dostatočnej vzdialenosti.
- Automatickú tvorbu legiend.
- Automatickú tvorbu výkaz/výmer (prvkov, kabeláží...) a mnoho ďalšieho.
Ako už bolo spomenuté, v rámci programu CADKON+ MEP sa nachádza sekcia „Elektroinstalace“ a funkcia „Hromosvod“. Práve pomocou tejto funkcie si môžete uľahčiť zakreslenie valivej gule a ochranného uhla, vypočítať dostatočnú vzdialenosť a previs valivej gule.
Ako na to?
Podľa zatriedenia objektu vyberiete triedu LPS a pohľad na objekt, ktorý sa bude riešiť.

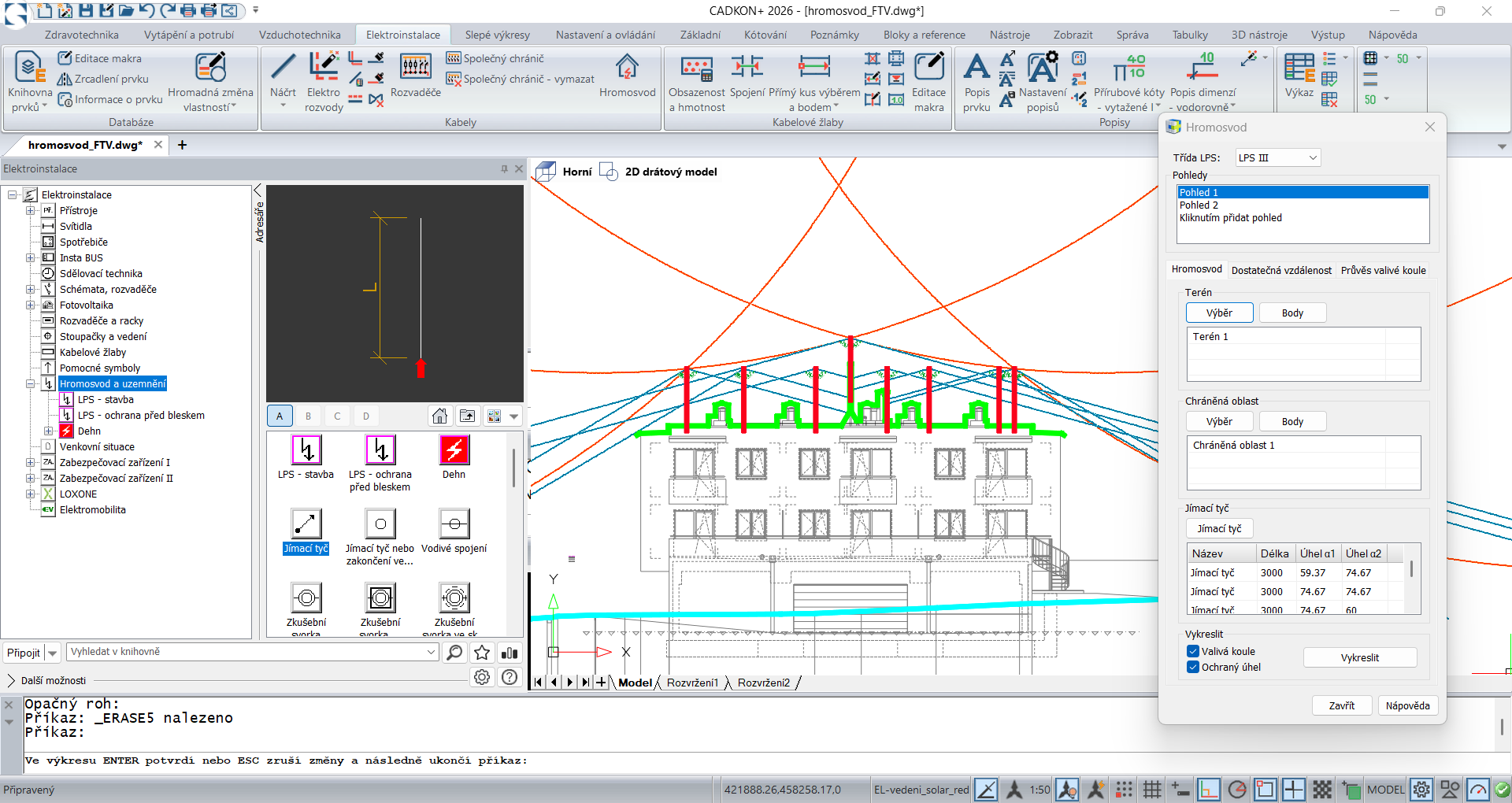

Vykreslenie valivej gule a ochranného uhla
Postup práce s touto funkciou je veľmi jednoduchý. Pred spustením tejto funkcie stačí umiestniť zachytávaciu tyč z databázy priamo na miesto vo výkrese do pohľadu budovy. O ostatné sa už postará funkcia „Hromosvody“, stačí len zadať potrebné parametre:
- terén (označenie terénu výberom kriviek/úsečiek priamo z výkresu alebo obkreslením terénu pomocou bodov),
- chránenú oblasť (výberom kriviek/úsečiek priamo z výkresu alebo obkreslením terénu pomocou bodov),
- načítať vložené zachytávacie tyče do funkcie. Po vybraní týchto parametrov si stačí vybrať, čo sa má vykresliť: valivá guľa, ochranný uhol alebo ich kombinácia.
Výpočet dostatočnej vzdialenosti
Po zadaní parametrov (dĺžka a výška stavby, počet zvodov a vzdialenosť medzi zvodmi) potrebných na výpočet dostatočnej vzdialenosti spolu s výberom typu uzemňovača možno pridať jednotlivé riadky, ktoré predstavujú daný bod, v ktorom sa rieši dostatočná vzdialenosť. V každom riadku možno vybrať koeficient elektrickej izolácie (km) a zadať dĺžku zvodu (l). Výsledkom je parameter dostatočnej vzdialenosti s, ktorý možno vložiť do výkresu. V prípade zmeny hodnôt alebo vlastností sa dajú údaje vo výkrese aktualizovať. Súčasťou funkcie „Hromosvody“ je možnosť dané výsledky uložiť do súboru (Excel, Word...) a potom použiť ako prílohu do projektu.
Výpočet previsu valivej gule
Na výpočet previsu valivej gule si stačí vybrať zadanie vzdialenosti zachytávacích tyčí priamo alebo pomocou uhlopriečky. Po zadaní údajov je priamo vidieť výpočet previsu valivej gule v metroch.
Máte záujem o CADKON+ MEP alebo o vyskúšanie bezplatnej skúšobnej verzie?
Obráťte sa na nášho obchodného zástupcu Ing. Petra Balíka, ktorý vám rád zodpovie všetky otázky týkajúce sa nákupu alebo možnosti stiahnutia skúšobnej verzie programu.
