Jedným z hlavných výrobcov elektromagnetických relé a iných elektronických komponentov je OMRON Electronic Components, značka, ktorá je súčasťou portfólia priemyselného giganta, japonskej spoločnosti Omron. Tentoraz sa zameriame na dva rady miniatúrnych relé, ktoré sú dostupné v katalógu TME.

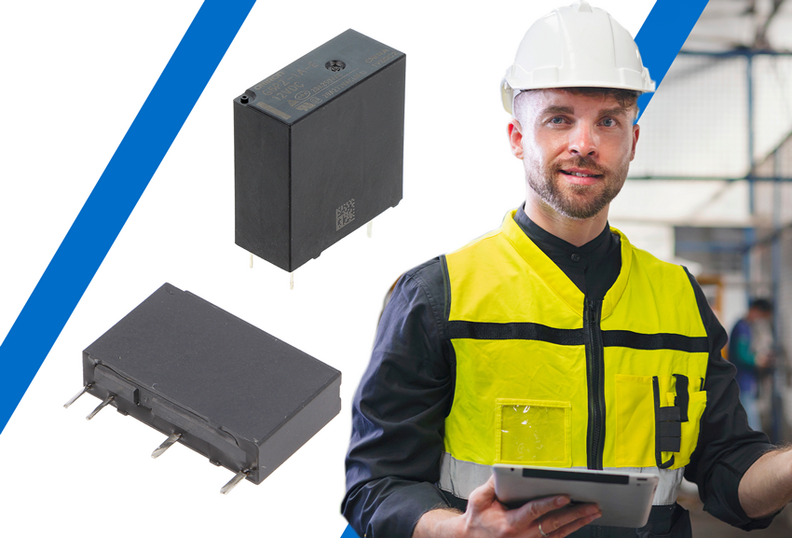

V katalógu TME teraz možno nájsť miniatúrne elektromagnetické relé série G5PZ a G6DN. Tieto série sú navzájom podobné najmä malými rozmermi a konfiguráciou kontaktov, ktoré v oboch prípadoch vyhovujú SPST-NO a spôsobu montáže na doske plošných spojov (THT). Napriek podobnostiam sa však relé z série G5PZ a G6DN líšia z hľadiska elektrických parametrov.

V prvkoch označených ako G5PZ je cievka napájaná napätím 5, 12, 18 alebo 24 V DC, pričom maximálne zaťaženie kontaktov je 16 alebo 20 A pri napätí 250 V AC. Odolnosť kontaktov voči napätiu je na úrovni 250 V AC a 400 V DC. Relé sa navyše vyznačujú reakčným časom 15 ms a životnosťou až dva milióny zopnutí. Za zmienku stojí aj prúd pretekajúci cievkou, ktorý závisí od modelu a pohybuje sa od 22,1 do 106 mA. Od konkrétneho modelu závisí aj teplota, pri ktorej môžu tieto prvky pracovať. V dokumentácii výrobcu možno nájsť rozsahy –40 až 70 °C a –40 až 85 °C.

Relé G6DN sú na druhej strane prvkami, ktorých zaťažiteľnosť je o niečo nižšia, kontakty týchto komponentov vydržia prúd na úrovni 5 A pri napätí 250 V AC. Cievka týchto relé je napájaná jednosmerným napätím 4,5, 5, 12 alebo 24 V a prúd, ktorý ňou preteká, sa pohybuje v rozmedzí od 4,6 do 36 mA. Vďaka tomu sa prvky charakterizujú nízkou spotrebou energie len 110 mW. Rozdiely nájdeme aj v spínacom napätí, ktoré je maximálne 125 V DC a 277 V AC. Reakčný čas na spínací signál je v prípade týchto relé do 15 ms a ich fyzická životnosť dva milióny zopnutí. Za pozornosť stoja aj zaujímavé vlastnosti relé zo série G6DN, ktorými sú ich malé rozmery (20 x 5 x 12,5 mm) – šírka je len 5 mm, takže ich možno bez problémov inštalovať do miniatúrnych elektronických obvodov. Modely označené ako G6DN-1A-CF sú navyše odolné vysokej teplote a môžu pracovať v prostredí, kde sa teplota pohybuje medzi –40 a 105 °C. Tieto relé sú ideálne pre náročné priemyselné aplikácie.

Ponuka spoločnosti Omron je, samozrejme, oveľa širšia, keďže táto spoločnosť patrí medzi lídrov vo výrobe senzorov a riadiacich systémov. V katalógu TME je možné okrem iného nájsť aj stýkače, spínače a mikrospínače, spínané zdroje či HMI panely tejto značky. Čo sa týka značky OMRON Electronic Components, v našom katalógu je dostupný široký sortiment elektromagnetických a polovodičových snímačov a relé. Všetky sa vyznačujú vysokou kvalitou vyhotovenia a spoľahlivosťou, vďaka čomu si produkty získali uznanie špecialistov takmer po celom svete.
