MX-System

Hlavnou filozofiou firmy Beckhoff je prinášať do sveta automatizácie funkčné a inovatívne riešenie. Nový produktový rad, ktorý označujeme ako MX-System, prináša ucelenú časť portfólia, ktorá si kladie za cieľ, priniesť novú revolúciu do sveta automatizácie a zbúrať zabehnuté štandardy pri stavbe strojov.

MX-System zahŕňa nový spôsob myslenia a nový prístup k realizácii projektov. Vychádza zo osvedčených komponentov, ktoré Beckhoff dodáva už niekoľko desaťročí. Firma Beckhoff sa profiluje ako IPC Company, I/O Company, Automation Company aj Motion Company a MX-System integruje toto všetko know-how firmy do jedného uceleného produktového radu. Špecifický dizajn a metalické vyhotovenie prináša nasledujúce benefity:

• odolné vyhotovenie,
• telo z kvalitných materiálov (zliatina hliníka a zinku),
• s krytím IP 67 odolné proti prachu a vode,
• odolné voči olejom a čistiacim prostriedkom,
• pasívne chladenie,
• vhodné do prostredia s okolitou teplotou 0 – 50 °C,
• zjednodušenie projekčnej fázy,
• plug-and-play spôsob montáže skracuje čas inštalácie,
• menšie zástavbové nároky v porovnaní s rozvádzačmi,
• menší počet potrebných nástrojov a komponentov,
• diagnostika všetkých prvkov vrátane napájacích a istiacich častí.

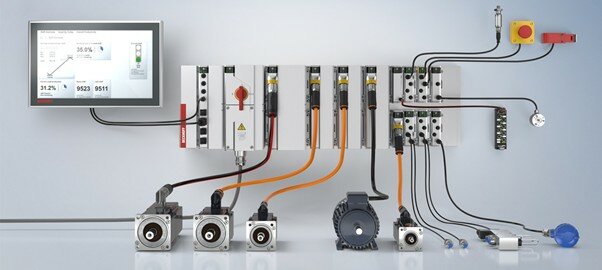

Základným komponentom každej zostavy je BasePlate, t. j. základná doska, ktorá rozvádza napájanie a pre každý pripojený komponent poskytuje EtherCAT chip na prenos funkčnej a diagnostickej komunikácie. BasePlate môže mať jeden, dva alebo tri rady a párny počet slotov v rozsahu 6 až 32. Je prispôsobený pre distribúciu oddelených napájacích úrovní, ako sú 24 VDC, 48 VDC, 400 VAC alebo 600 VDC.

Riadenie je založené na priemyselných PC, tak ako sú zákazníci Beckhoff zvyknutí. Najnižší rad je osadený procesormi ARM, v ponuke ďalej nájdeme IPC s procesormi Atom a iCore. Čiastkové špecifikácie IPC, čo sa operačnej pamäte, veľkosti disku i voľby operačného systému týka, zodpovedajú bežným zvyklostiam. I/O portfólio zachováva tradičnú diverzifikáciu, avšak absolútny počet komponentov je menší ako v prípade EL terminálov, pretože jednotlivé moduly sú nastaviteľné na rôzne použitie.

Boxy sú teda univerzálnejšie. Bezrozvádzačový MX-System neznamená, že všetky I/O na stroji musia byť vo vyhotovení radu MX-System. Ponúka sa kombinácia MX-System s boxmi EP či EPP. Okrem jedno- a dvojkanálových osových modulov na riadenie servomotorov (6 – 28 A pri 600 V DC) sú v ponuke aj ďalšie prvky potrebné pre motion aplikácie, napr. frekvenčné meniče, napájacie zdroje DC linku aj kapacitné moduly.

Servomeniče spĺňajú požiadavky na bezpečnostné funkcie STO a SS1, pričom vybrané typy podporujú kompletnú súpravu funkcií Safe Motion vrátane možnosti pripojiť druhú spätnú väzbu. Pre menej výkonné aplikácie je k dispozícii rad Compact Motion. Tieto moduly navrhnuté priamo pre MX-System pracujú s napájaním 24 alebo 48 V DC a umožňujú riadenie krokových motorov aj servomotorov.

Napájanie a jeho distribúcia sú v rámci MX-Systemu riešené ako ucelený Power management, ktorý zahŕňa nielen samotné pripojenie napájacieho napätia (v súlade s uvedenými rozsahmi), ale aj jeho distribúciu v rámci celej zostavy, istenie pomocou elektronických a tavných poistiek až po filtrovaní. K dispozícii je rozsiahla škála viac ako 50 modulov – od vstupných napájacích jednotiek cez distribučné (výstupné) moduly pre jednotlivé segmenty BasePlate až po prvky určené na kaskádové prepojenie viacerých základových dosiek. Samostatné moduly sú určené aj na pripojenie externých zariadení, ako sú boxy EP alebo EtherCAT P, ktoré vyžadujú špecifický typ kabeláže.

Benefity

MX-System prináša nové možnosti a veľké očakávania. MX-System je vhodný do veľmi rozdielnych typov prostredia. Vyhotovenie IP 67 je úzko späté s využitím štandardizovaných konektorov a káblov, už nie je potrebné drôtovať časť káblov do svorkovníc. Prvá spätná väzba od zákazníkov smeruje práve k týmto bodom, keď samotná montáž systému je výrazne kratšia ako zostavenie aj prepojenie celého rozvádzača a zásadný je aj úbytok kabeláže na stroji a minimalizácia chybovosti v zapojení.

MX-System je ideálny pre aplikácie, kde zákazník ocení úsporu miesta, rýchle zapojenie a krátky čas na inštaláciu. Vysoké percento komponentov s elektronickou diagnostikou, úspora nákladov na obstaranie a prevádzku klimatizačnej jednotky, jednoduchšia tvorba elektrodokumentácie, menší počet špeciálnych nástrojov, to už sú len ďalšie aspekty, ktoré tiež zaujmú. Každý zákazník kladie dôraz na inú oblasť podľa svojej aktuálnej situácie. MX-System prináša možnosť zvýšiť efektivitu a znížiť náklady.

Tab. 1 Porovnanie rovnako funkčného rozvádzača s MX-System
