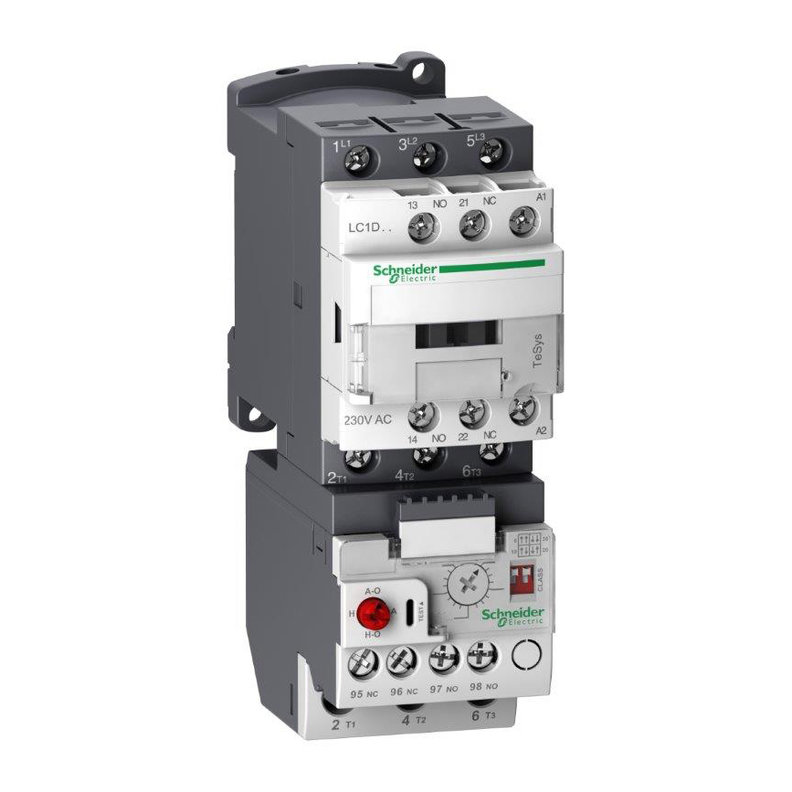

Obr. 1 Elektronické tepelné relé LR9D v priamej montáži na stýkač LC1D09
Nové elektronické nadprúdové relé TeSys ™ LR9D spĺňa práve tieto požiadavky – presnosť a prevádzkovú spoľahlivosť. Vďaka elektronike ponúka široké možnosti nastavenia pri malom počte skladových položiek. Elektronická vyhodnocovacia jednotka sa napája priamo z motorového obvodu a nepotrebuje externý zdroj napätia. Ďalšou výhodou je nízky stratový výkon v porovnaní s klasickými bimetalovými relé. Tieto straty sú zdrojom tepla, ktoré je potrebné z rozvádzača odviesť - bez ohľadu na ekonomickú efektivitu prevádzky.

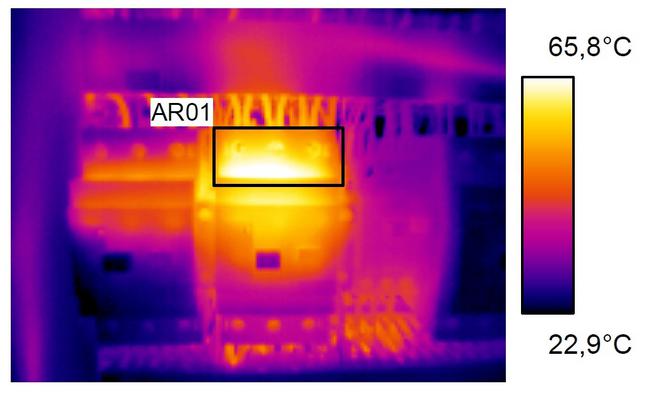

Obr. 2 Termovízny pohľad na bimetalový spúšťač motora zaťažený menovitým prúdom.
Rozsah a parametre relé LR9D:
- Voliteľná trieda spúšťania (5, 10, 20, 30) umožňuje nastaviť požadovanú úroveň ochrany v závislosti na dĺžke rozbehu motora.
- Rad iba piatich prístrojov pokrýva široký rozsah od 0,1 do 110 A.
- Úplná nezávislosť na okolitej teplote umožňuje presné meranie prúdu v rozsahu -25 až 70 ° C.
- Priama montáž na stýkač (do 32 A) znižuje náklady na inštaláciu a zjednodušuje architektúru zapojenia.
- Nepotrebuje externé napájanie.
- Je v súlade so štandardmi: UL, CSA, IEC, CCC, TÜV.
- Vysoká skratová odolnosť - až do 65 kA.
Určené pre aplikácie:
- Čerpadlá
- Spracovanie materiálu
- Prepravníky
- Baliace linky
- Kúrenie a klimatizáciu
Až 30 % energie spotrebovanej priemyselnými podnikmi je využité na prevádzku trojfázových asynchrónnych motorov. Využite túto energiu efektívne s riadiacimi a ochrannými prístrojmi radu TeSys firmy Schneider Electric.
