Podkladom pre prevádzku AMS je jeho autorizácia, ktorú nám udelil český Úrad pre technickú normalizáciu, metrológiu a štátne skúšobníctvo (ÚNMZ) a priradil mu značku K2, ktorá je súčasťou plomby každého overeného transformátora. Na základe tejto autorizácie možno vykonávať overovanie meracích transformátorov prúdu aj iných výrobcov.

Transformátory výrobcu MBS sú určené na prevádzku v hladine nízkeho napätia do 0,72 kV (typ ASR a ASK) alebo 1,2 kV (typ CTB) a spĺňajú požiadavky STN EN 61869-1/2. Meracie transformátory používané ako stanovené meradlá sú schválené Českým metrologickým inštitútom a na štítku musia mať uvedené číslo typového schválenia, bez ktorého nemožno úradné overenie vykonať.

Rozsah primárneho menovitého prúdu overovaných transformátorov je maximálne 3 000 A s prevodom na sekundárny prúd v hodnote 1 A alebo 5 A a v triede presnosti 0,5, 0,5S, 0,2 alebo 0,2S. Overenie vyšších prevodov sprostredkujeme v partnerskom laboratóriu. Všetky overené transformátory spĺňajú Opatrenia všeobecnej povahy 0111-OOP-C088-18 a Technické predpisy metrologické TPM 2272-99.

Každý overený transformátor je zabezpečený štítkom s uvedenou úradnou značkou K2 spolu s posledným dvojčíslím roka, v ktorom bol transformátor overený. Štandardnou súčasťou väčšiny meracích transformátorov je plombovacia krytka, ktorá sa spravidla vyžaduje na zaplombovanie meracích transformátorov určených na fakturačné meranie. K overeným transformátorom dodávame aj dokument Potvrdenie o overení stanoveného meradla. Toto potvrdenie neobsahuje od 1. 10. 2021 v súlade s predpisom MP 002 ČMI úradnú pečiatku AMS, ale iba podpis. Vzor potvrdenie overenia je tu.

Overovanie meracích transformátorov (ciachovanie) je vo svojej podstate služba, ktorá zahŕňa:

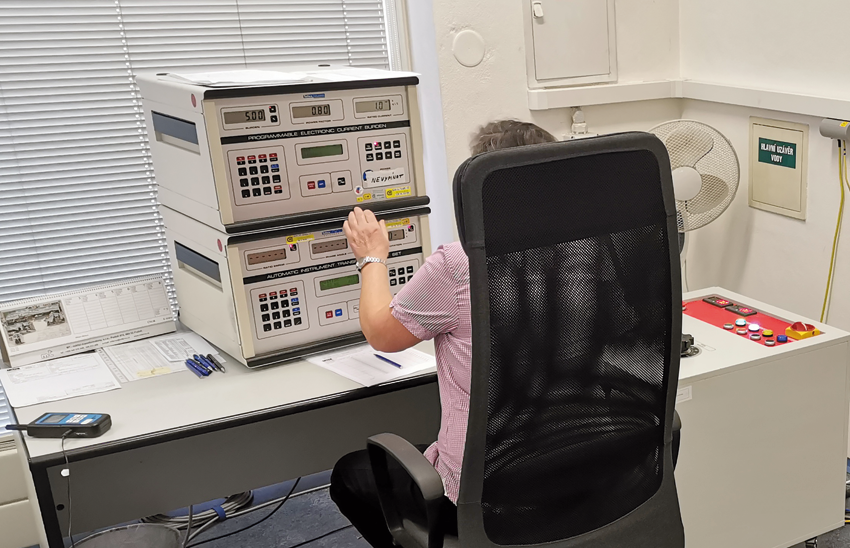

  • Porovnanie s etalónovými meracími transformátormi diferenciálnou metódou zariadením Tettex 2763 (automatický merací mostík, ktorý pracuje na princípe diferenciálnej metódy, obr. 1).
  • Vyhodnocovanie a zaznamenávanie výsledkov výpočtovou technikou s vylúčením chyby obsluhujúceho personálu.
  • Vystavenie dokumentu Potvrdenie o overení stanoveného meradla. Toto potvrdenie neobsahuje od 1. 10. 2021 v súlade s predpisom MP 002 ČMI úradnú pečiatku AMS, ale iba podpis. Vzor potvrdenia overenia je tu.

Ďalej sa na pracovisku AMS vykonáva nasledujúca služba:

Kalibrácia meracích transformátorov

Kalibrácia porovnáva namerané hodnoty veličín meracích transformátorov so zodpovedajúcimi etalónmi. Neslúži na obchodné/fakturačné meranie. Túto službu vykonávame na základe objednávky k transformátorom v akejkoľvek triede presnosti.

Služba kalibrácie zahŕňa:

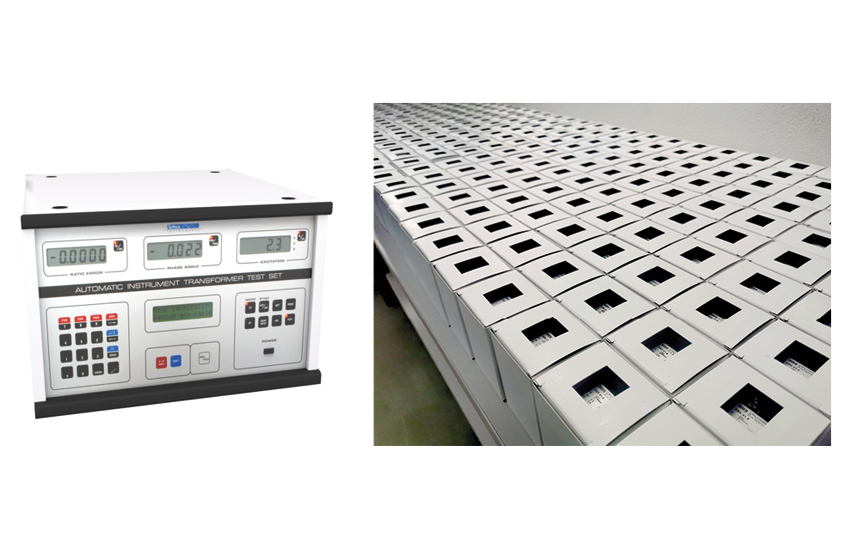

  • Porovnanie s etalónovými meracími transformátormi diferenciálnou metódou zariadením Tettex 2763 (obr. 1).
  • Vyhodnocovanie a zaznamenávanie výsledkov výpočtovou technikou s vylúčením chyby obsluhujúceho personálu.
  • Vystavenie kalibračného listu. Vzor kalibračného listu nájdete tu.

Školenia a odborné semináre

Každý zákazník našej firmy má nárok na bezplatné predvedenie dodávaného prístroja alebo zariadenia a základné zaškolenie. Predvedenie a zaškolenie zákazníka sa vykonáva pri odovzdávaní prístroja u dodávateľa, pri prezentáciách u zákazníkov, v obmedzenom rozsahu aj na výstavách a veľtrhoch. Predvedenie a zaškolenie odporúčame všetkým zákazníkom pri nákupe zložitejších prístrojov, príp. prístrojov s aplikačným softvérom.

Špecifickou formou predvedenia zložitejšieho prístroja alebo skupiny prístrojov sú odborné semináre, ktoré organizujeme v našej učebni alebo podľa dohovoru aj u zákazníka. Ide o ucelený prednáškový blok s praktickými ukážkami testovania alebo merania určený pre 5 až 15 poslucháčov.

Školenie o montáži meracích transformátorov prúdu

Vzhľadom na ponuku meracích transformátorov prúdu (ďalej MTP) a zákonnú požiadavku § 19 zákona 505/1990 Zb. o metrológii, keď je školenie podmienkou registrácie v ČMI na vykonávanie montáží stanovených meradiel, pracovníci nášho Autorizovaného metrologického strediska (AMS) s vami prejdú všetky špecifiká a úskalia použitia a montáže MTP tak, aby ste splnili zákonné požiadavky na absolvovanie školenia. Školenie môže prebehnúť online cez videokonferenciu aj v našom školiacom stredisku, poprípade priamo u vás na pracovisku tak, aby pre vás bolo čo najkomfortnejšie.

Podrobnejšie informácie nájdete na GHV Trading, spol. s. r. o.

Jiří Formánek
Tel.: +421 255 640 293
ghv@ghvtrading.sk
