Pri konštrukcii nízkonapäťových rozvádzačov s vysokými prúdmi už nestačí brať do úvahy iba maximálny menovitý prúd prípojnice. Konštrukcia musí zohľadňovať aj ďalšie parametre ako oteplenie, skratovú odolnosť, dynamické sily pri skratových prúdoch a samotný obmedzený priestor rozvádzača. Tieto faktory sa čoraz častejšie dostávajú do popredia najmä pri kompaktných rozvádzačoch, kde je v malom priestore sústredené veľké množstvo výkonových aj riadiacich prvkov a kde sú vysoké nároky na prevádzkovú spoľahlivosť.

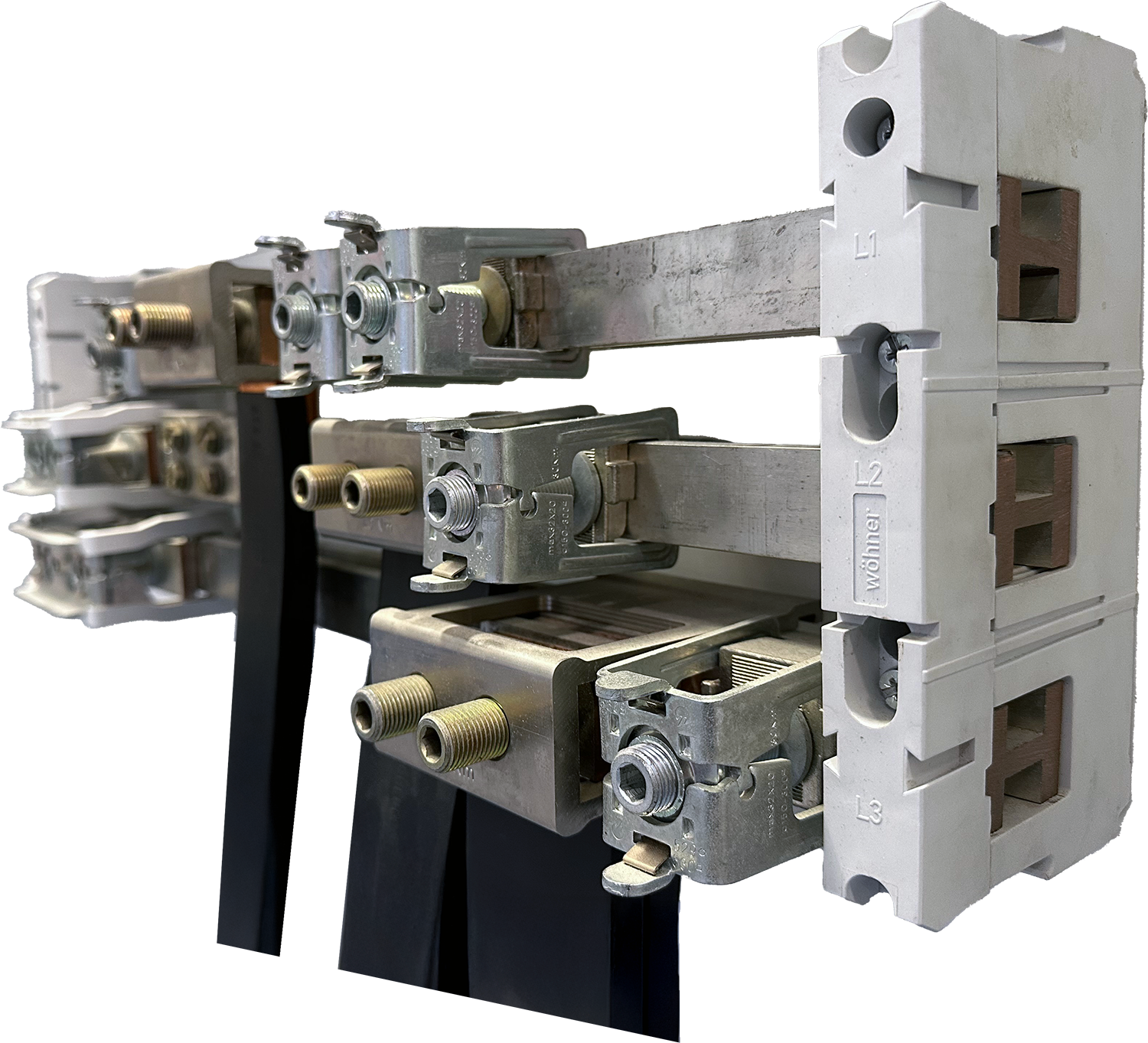

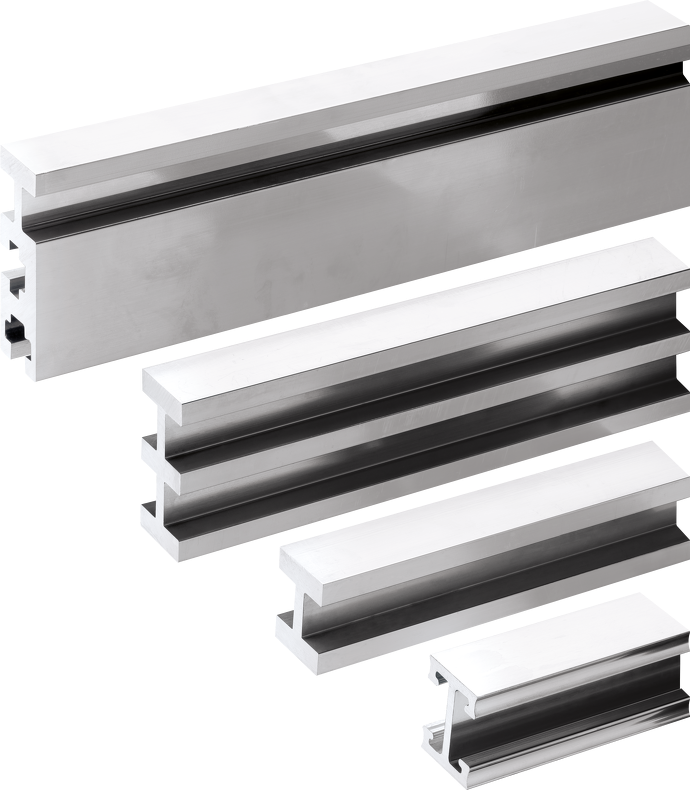

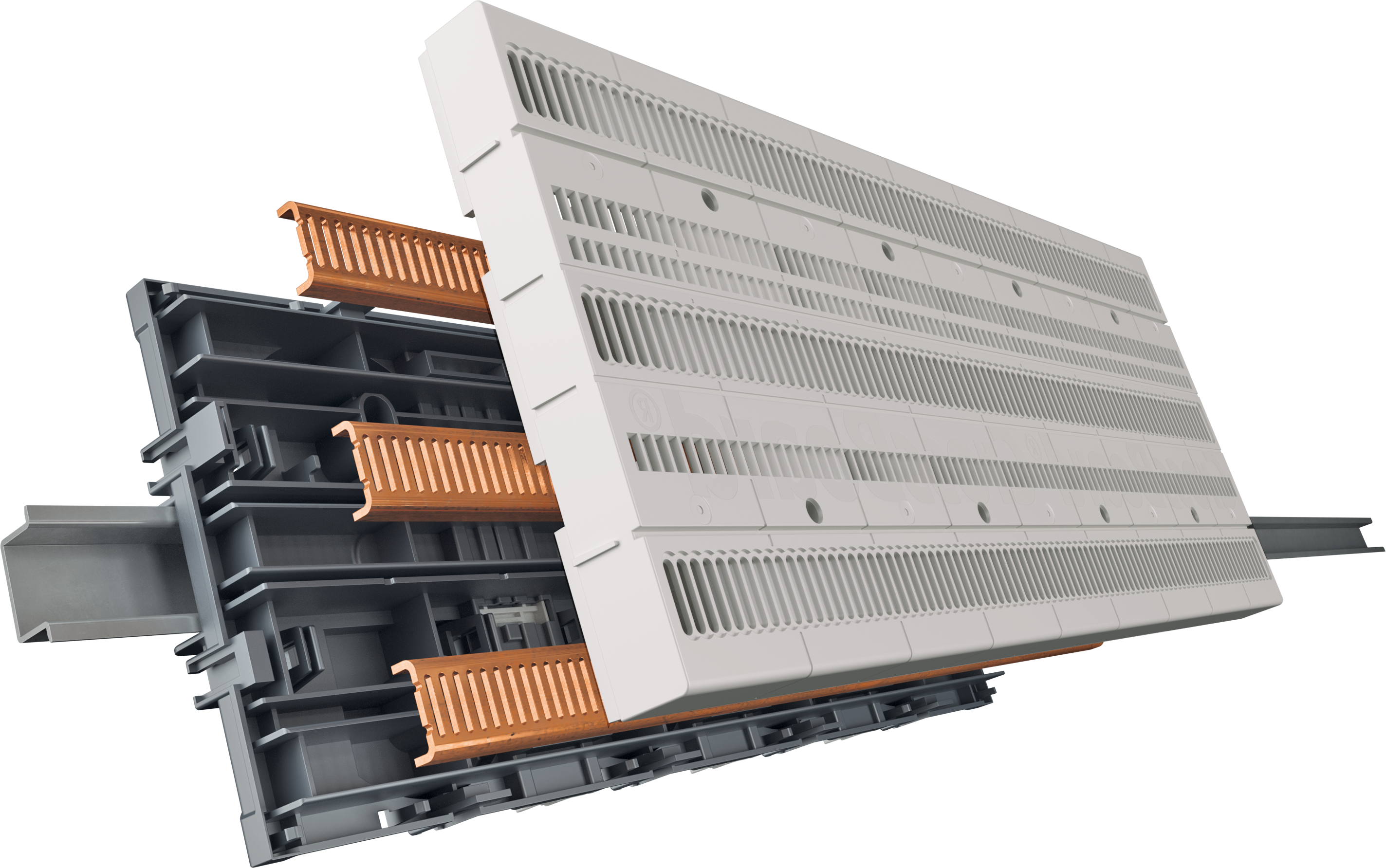

V tejto oblasti je osvedčeným riešením prípojnicový systém 60Classic s rozstupom prípojníc 60 mm, ktorý umožňuje prehľadný a systematický návrh výkonových rozvodov. V rámci tohto systému sú k dispozícii ploché aj profilové prípojnice typu H, HH a TCC, navrhnuté na prenos prúdu až do 2 800 A bez nutnosti skladania niekoľkých plochých prípojníc paralelne. Profilovaný tvar týchto prípojníc vychádza z konštrukcie nosníkov typu H a prináša vyššiu mechanickú tuhosť, lepší odvod tepla a menšie priehyby pri vysokom prúdovom zaťažení. Výsledkom je kompaktnejšie, prehľadnejšie a prevádzkovo stabilné riešenie rozvodu energie.

V praxi sa však stále často stretávame so snahou nahradiť jednu profilovú prípojnicu dvojicou plochých pásov, napríklad 2×30×10 mm, zapojených paralelne. Na prvý pohľad sa môže zdať, že ide o lacnejšie riešenie, z technického hľadiska však prináša množstvo problémov. Paralelné ploché prípojnice sa vzájomne tepelne ovplyvňujú, prúd sa medzi nimi nemusí rozdeľovať rovnomerne a ich chladenie je menej účinné. To vedie k zvýšenému otepleniu a skráteniu životnosti nielen samotných prípojníc, ale aj pripojených prístrojov.

Významným faktorom sú aj dynamické sily pri skratových stavoch, ktoré kladú vysoké nároky na mechanické kotvenie a stabilitu spojov. Profilové prípojnice vďaka svojmu tvaru tieto javy zvládajú výrazne lepšie a poskytujú vyššiu bezpečnostnú rezervu. Dôležitou súčasťou návrhu rozvádzačov je aj podpora projekcie a konštrukcie. Návrh prípojnicového systému dnes nemusí byť otázkou odhadu alebo kompromisu. Na základe projektových podkladov alebo technickej konzultácie sme schopní pripraviť vizualizáciu rozvádzača s navrhnutým riešením prípojnicového systému Wöhner vrátane stanovenia menovitého prúdu a napätia, výpočtu stratového výkonu, overenia skratovej odolnosti a spočítanej hodnoty Ipk.

Súčasťou týchto podkladov môže byť aj rozpis materiálu do výkazu výmer a produktové dáta slúžiace ako podklad pri verifikácii návrhu podľa STN EN 61439-1, využiteľné priamo pri konštrukcii a výrobe rozvádzačov. Profilové prípojnice tak nepredstavujú nadštandardný prvok, ale praktický základ bezpečného a dlhodobo spoľahlivého rozvodu energie. V priemyselných aplikáciách s vysokým prúdom a vysokými nárokmi na dostupnosť technológií ide o riešenie, ktoré prináša technickú istotu po celú životnosť rozvádzača.
