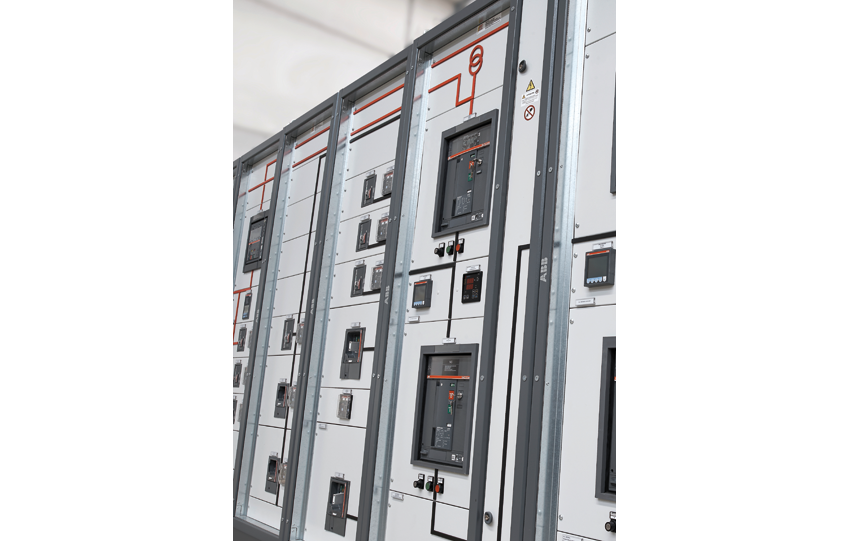

Výhodou Systemu Pro E power je jeho kompatibilita s ostatnými ABB komponentami ako sú modulárne prístroje, výkonové ističe rady SACE Tmax XT, výkonové ističe rady SACE Emax 2, poistkové odpínače atď. Ich jednoduchú montáž a zapojenie umožňujú špeciálne montážne moduly.

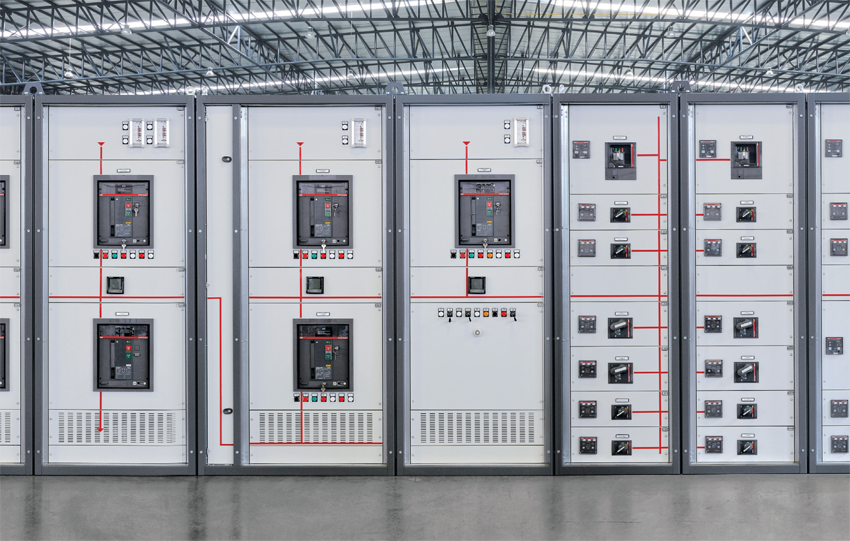

System Pro E power zabezpečuje segregáciu v súlade s normou IEC 1439-1-2. Segregačná forma znamená úroveň rozdelenia vo vnútri rozvádzača. Toto rozdelenie sa môže zabezpečiť pomocou kovových alebo izolačných bariér a priečok. Zabezpečiť sa dá aj ochrana pred priamym kontaktom (aspoň IPXXb), keď je potrebné pristupovať k odpojenej časti rozvádzača, zatiaľ čo zvyšok rozvádzača zostáva pod napätím. Tak isto je možné zabrániť prechodu pevných telies medzi rôznymi časťami rozvádzača (trieda ochrany minimálne IP2X). Súpravy vnútornej segregácie zabezpečujú rôzne úrovne segregácie (2a, 2b, 3a a 4b), ktoré je možné dosiahnuť v rozvádzačoch typu System Pro E power. Všeobecne povedané, základná úroveň segregácie s označením 1 prechádza až do úrovne 4b postupným pridávaním rôznych doplnkov, v závislosti od daného prípadu.

System Pro E power zaručuje kvalitu a bezpečnosť v súlade s medzinárodnými normami IEC 61439-1 a 2. Bol podrobený všetkým typovým skúškam na dosiahnutie certifikácie ako sú napríklad: test nárastu teploty, test dielektrických vlastností, skúška odolnosti proti skratu, skúška mechanickej prevádzky, test ochrannej triedy, overenie tepelnej stability krytov, overenie odolnosti izolačných materiálov, skúška mechanickým nárazom, skúška odolnosti voči korózii atď.

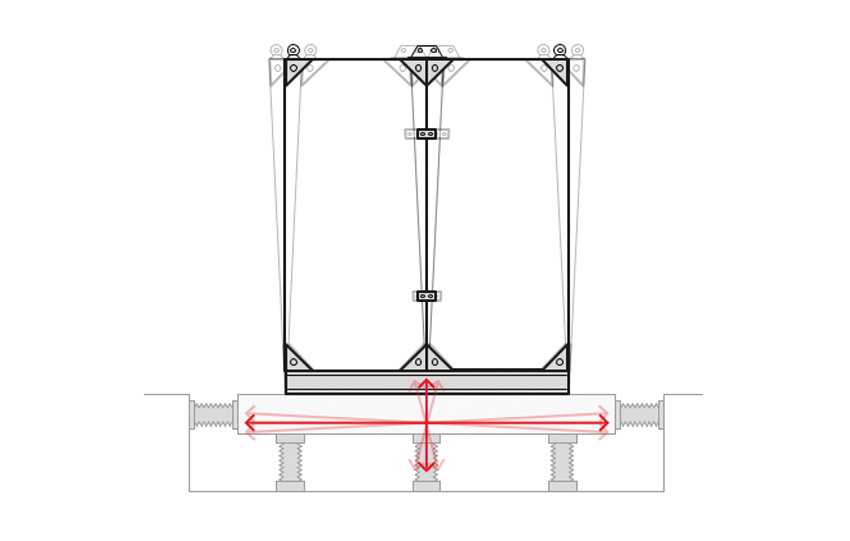

Taktiež spĺňa narastajúce bezpečnostné požiadavky. Jednou z nich je antiseizmická certifikácia v súlade s CEI EN 62271-207, ktorá určuje celkovú odolnosť zostavy rozvádzača v prípade seizmického namáhania. V súčasnosti sa kladie čoraz väčší dôraz i na odolnosť voči oblúkovým poruchám. Tá je v tomto prípade zabezpečená systémom zloženým z dvoch klapiek, ktoré v prípade vnútornej poruchy oblúka umožňujú jeho výbuch smerom nahor. Tým sa ochráni obsluha, ktorá by sa mohla nachádzať pred rozvádzačom.

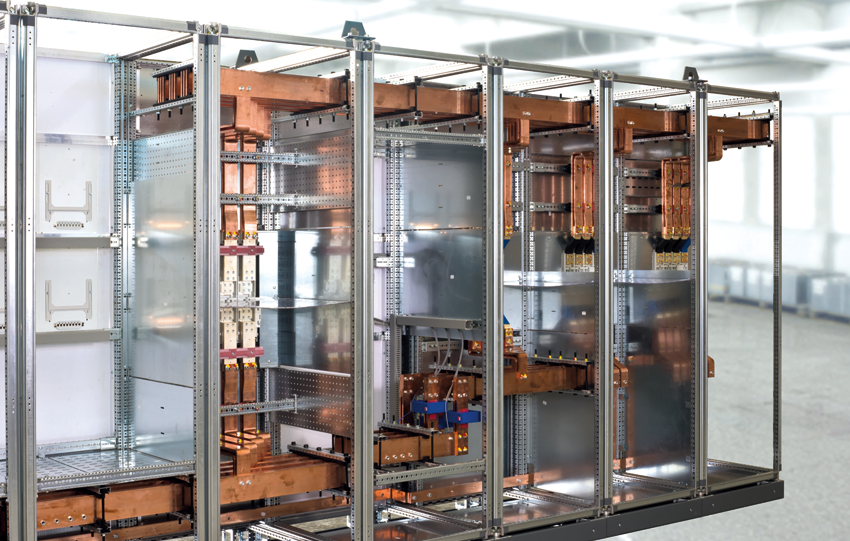

Inštalácia a manipulácia so zbernicami je v Systeme Pro E power jednoduchá. Umiestnené môžu byť horizontálne v hornej alebo spodnej časti, vertikálne pozdĺž strany, prípadne v samostatnom, na to určenom káblovom priestore. Rovnaká konštrukčná filozofia je použitá pre systémy od 250 až po 6 300 A, čo je základom jednoduchosti a flexibility pri samotnej konštrukcii. Pevnosť a stabilita rozvádzačov typu System Pro E power je dosiahnutá patentovaným spojovacím systémom s tromi axiálnymi skrutkami. Soklový uholník má zase patentovaný „skladací“ systém, ktorý zaručuje vysokú mechanickú pevnosť. Možno ho upevniť zvnútra aj zvonku konštrukcie.

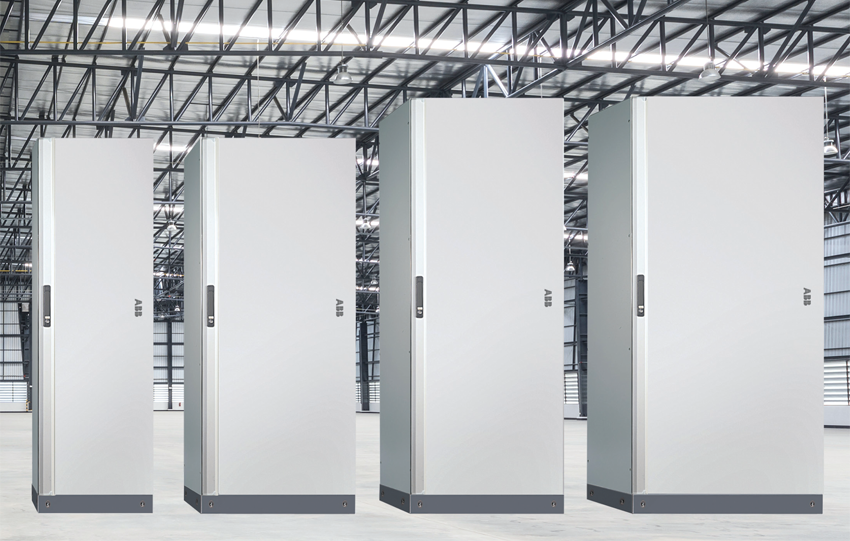

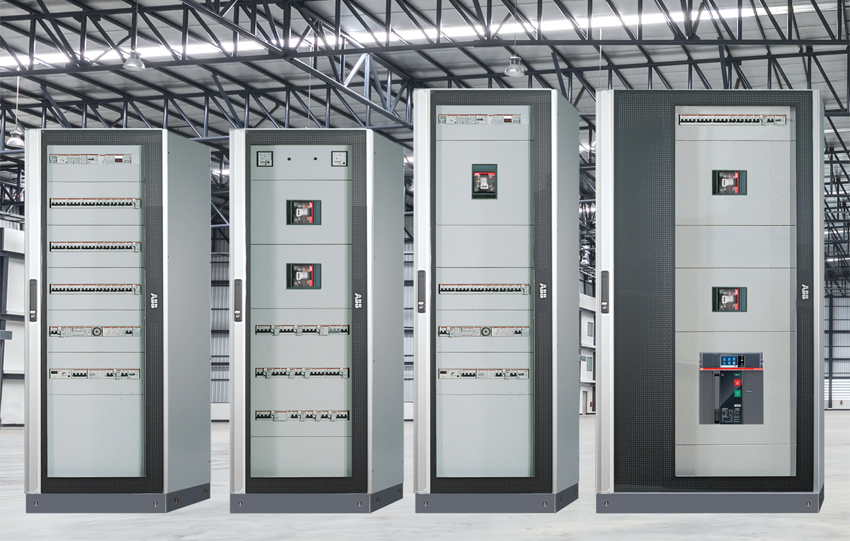

Rozvádzače a rozvodnice System Pro E power sú vďaka širokej škále rozmerov schopné splniť náročné priestorové požiadavky vo všetkých odvetviach použitia - od obytných budov cez letiská, nemocnice až po priemyselné haly. Vybrať sa dá z troch výškových, piatich hĺbkových a deviatich šírkových rozmerov, čím sa systém rozvádzačov Pro E power stáva vhodným riešením na väčšinu požiadaviek.

Martin Tománek
