Integrovaná bezpečnosť

CPU S7-1200 G2 sú k dispozícii aj s integrovanou bezpečnosťou (Safety Integrated-F CPU) na implementáciu štandardných aj bezpečnostných aplikácií. Vylepšené portfólio ponúka flexibilné rozšírenie bezpečnostných I/O podľa počtu bezpečnostných funkcií až s dvoma bezpečnostnými signálovými doskami (signal board) alebo signálovými modulmi so zmiešanými I/O.

Transparentnosť údajov

Funkcionalita Near-Field-Communication (NFC) vo všetkých riadiacich systémoch SIMATIC S7-1200 G2 umožňuje prístup k diagnostickým údajom (diagnostic buffer) a vopred nakonfigurovaným procesným údajom na rýchly a efektívny servis strojov. Rovnako možno nastaviť IP adresy a ďalšie sieťové nastavenia bez programovacieho zariadenia počas uvádzania do prevádzky.

Jednoduché programovanie

Bezproblémová integrácia kontrolérov SIMATIC do spoločného inžinierskeho prostredia TIA Portal umožňuje konzistentné spravovanie údajov, prístup k inteligentnému konceptu knižníc a jednotnú filozofiu programovania. S jedným inžinierskym nástrojom môžete programovať PLC, HMI, pohony, inteligentnú spínaciu techniku a dokonca aj konfigurovať sieťové prvky a topológie sietí (switche, routery).

Integrované funkcie Motion Control

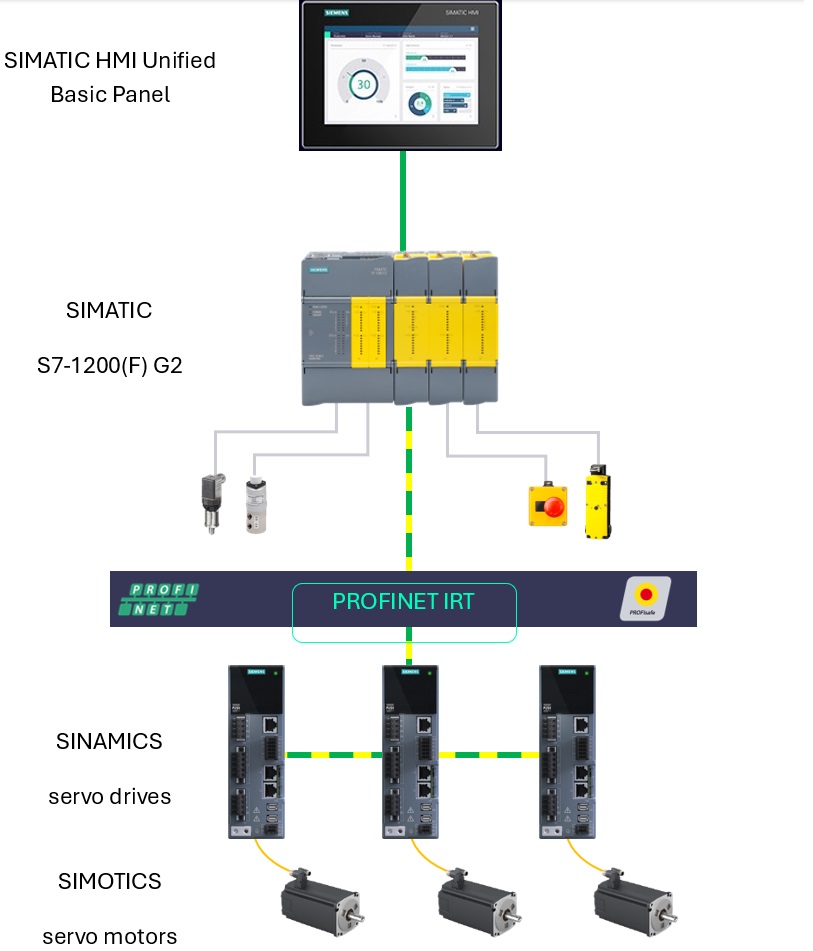

PROFINET IRT otvára pre generáciu malých kontrolérov SIEMENS bránu do sveta riadenia zložitých aplikácií Motion Control. PLC je synchronizačný master a riadi servá a ich pohyb v reálnom čase. S7-1200 G2 ponúka efektívne funkcie riadenia pohybu – od riadenia jednotlivých osí až po synchrónne pohyby osí (vačky, elektronické prevodovky) a jednoduchú kinematiku (karteziánsky portál).

Vďaka integrovaným technologickým objektom Motion Control a PROFINET IRT je konfigurácia systému zjednodušená a umožňuje rýchle vykonávanie programu. Riešenie automatizácie jednoduchých strojov vyžadujúcich riadenie pohybu a safety nebolo nikdy flexibilnejšie a cenovo efektívnejšie. Navyše, pri použití HMI Unified Basic Panel máme zabezpečené ovládanie pre operátora stroja s podporou vzdialeného webové prístupu na báze HTML5.

Efektívne riadenie pohybu s S7-1200 G2

  • Možnosť realizácie jednoduchého riadenia jednotlivých osí až po synchrónne riadenie osí a jednoduchú kinematiku.
  • Integrované technologické objekty Motion Control zjednodušujú konfiguráciu systému.
  • PROFINET IRT na rýchle vykonávanie programu v synchronizovaných intervaloch.
  • Flexibilná bezpečnosť strojov.
  • Flexibilné rozšírenie bezpečnostných I/O podľa počtu bezpečnostných funkcií až s dvoma bezpečnostnými signálovými doskami alebo signálovými modulmi so zmiešanými I/O.
  • Bezpečnostné programovanie integrované v STEP 7 Basic (nie je potrebná samostatná bezpečnostná licencia).
  • Implementácia viacerých prevádzkových režimov (napr. Safety-Limited- Speed) pre maximálnu produktivitu.

Zvýšená transparentnosť údajov

  • Funkcionalita Near-Field-Communication (NFC) vo všetkých riadiacich systémoch SIMATIC S7-1200 G2.
  • Prístup k diagnostickým údajom a vopred nakonfigurovaným procesným údajom s ohľadom na rýchly a efektívny servis strojov.
  • Nastavenie IP adries a ďalších sieťových nastavení bez programovacieho zariadenia počas uvádzania do prevádzky.
  • Prístup k pamäťovej karte spredu.
  • Dve ethernetové pripojenia (switchované) – natívna podpora PROFINET, MODBUS TCP a OPC UA v dohľadnom čase.
  • Odnímateľné svorkovnice s vysokou hustotou a push-in zapojením na jednoduchú inštaláciu.
  • Šablóna svorkovnice na prehľadnejšie zapojenie káblov.

Kompatibilita

Rad riadiacich systémov SIMATIC S7-1200 G2 nie je hardvérovo kompatibilný s existujúcim radom riadiacich systémov SIMATIC S7-1200. Je to kompletne nová hardvérová platforma. Existujúci S7-1200 PLC kód je možné jednoducho migrovať na novú generáciu. Programovanie Nový SIMATIC S7-1200 G2 možno programovať len pomocou TIA Portal verzie V20 (STEP 7 Basic/Professional) a vyššej.

Programovanie

SIMATIC S7-1200 G2 CPU so staršími verziami STEP 7 nie je podporované. Spolu s TIA Portal verziou V20 existuje len jeden inžiniersky balík pre štandardné a bezpečnostné (Failsafe) S7-1200 G2 CPU. To znamená, že na programovanie F-CPU nie je potrebná žiadna extra licencia ako v minulosti (licencia STEP7 Safety Basic zaniká). To umožňuje jednoduchý štart do programovania SIEMENS PLC aj nováčikom v automatizácii, ktorí vyhľadávajú jednoduché, efektívne a cenovo dostupné riešenie pre ich automatizačné projekty.

Navyše, S7-1200 G2 podporuje knižničný funkčný blok – program alarm, ktorý je obľúbený pri riešení alarmov pri pokročilých aplikáciách s PLC S7-1500. S7-1200 prvej generácie nepodporovala túto funkciu. Teraz môžete programový štandard z S7-1500 použiť aj s S7-1200 G2, pokiaľ sú pamäť CPU a výkon dostatočné.

Vylepšenia  SIMATIC S7-1200 G2

  • Vylepšený výpočtový výkon (2x oproti G1), vyhradený komunikačný výkon a väčšia operačná pamäť.
  • Zníženie šírky približne o 25 %.
  • Až 31 zariadení PROFINET a synchronizované vykonávanie programu s PROFINET IRT. • Bezpečnostné funkcie integrované v kompletnom sortimente (PROFIsafe komunikácia, I/O).
  • Licencia STEP 7 Safety Basic od verzie V20 už zahrnutá v STEP 7 Basic.
  • Zvýšená transparentnosť údajov vďaka funkcionalite NFC.
  • Dokonalá integrácia do TIA Portal.
  • Integrované funkcie Motion Control od riadenia jednotlivých osí až po synchrónne riadenie osí.

S7-1200 G2 otvára nové možnosti pri riešení malých a stredných automatizačných projektov. Tento kontrolér je v podstate na začiatku svojho životného cyklu (vyšiel s TIA Portal V20 – december 2024) a do jeho portfólia postupne pribúdajú ďalšie rozširujúce moduly a signálové dosky. V budúcnosti budú do portfólia G2 pribúdať aj ďalšie komunikačné karty a procesory rôzneho typu, tak ako sme boli zvyknutí pri S7-1200 G1, a postupne ju S7-1200 G2 plnohodnotne nahradí v kompletnej škále portfólia. Avšak už dnes vieme pre väčšinu aplikácii nasadiť S7-1200 G2 a získame ňou vyšší výkon a nové zaujímavé funkcie.

Ing. Patrik Brieška

Siemens s.r.o.
Digital Industries Products
Lamačská cesta 3/A 841 04 Bratislava
