Systém prepojovacích kanálov DAHL

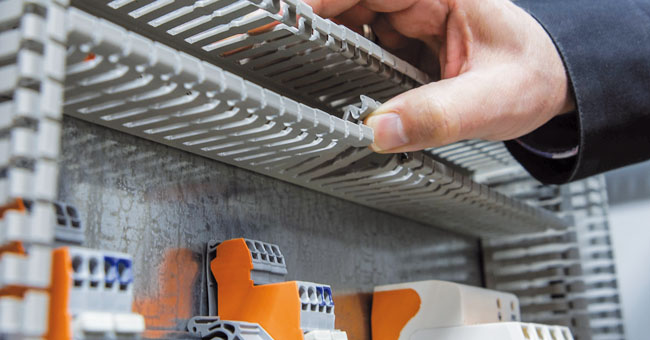

Nezvyčajne veľké spektrum výrobkov vo vysokej kvalite, na ktorú ste zvyknutí: prepojovacie kanály z úspešného systému Dahl Kanal zaisťujú čisté uloženie káblov v skriňovom rozvádzači. Všetky kanály sú vyrobené z bezolovnatého materiálu. S cieľom optimálnej bezpečnosti je v sortimente bohatý výber bezhalogénových kanálov.
Systém prepojovacích kanálov DAHL

Na profesionálnu inštaláciu je na výber z prepojovacích kanálov VK s rozmermi 15 × 15 mm až 100 × 100 mm. Mäkké výrezy bez otrepov a zaoblené jazýčky uľahčujú montáž a predchádzajú poraneniam. Na požiadanie sú k dispozícii aj špeciálne vyhotovenia. Presné rozmery a overená kvalita kanálových systémov typu LK4, LK4/N, LKV a LKV/N majú presne pripravené miesta požadovaného zlomu, ktoré zabezpečujú ľahké vylamovanie bočných priehradiek. Všetky typy disponujú v závislosti od veľkosti jednoradovým alebo dvojradovým dierovaním dna. Zúženie v bočných drážkach typu LK4/N a LKV/N zabraňuje vypadnutiu vedenia. Prepojovacie kanály sú otestované podľa predpisov VDE a majú registráciu UL (UL File E301798).

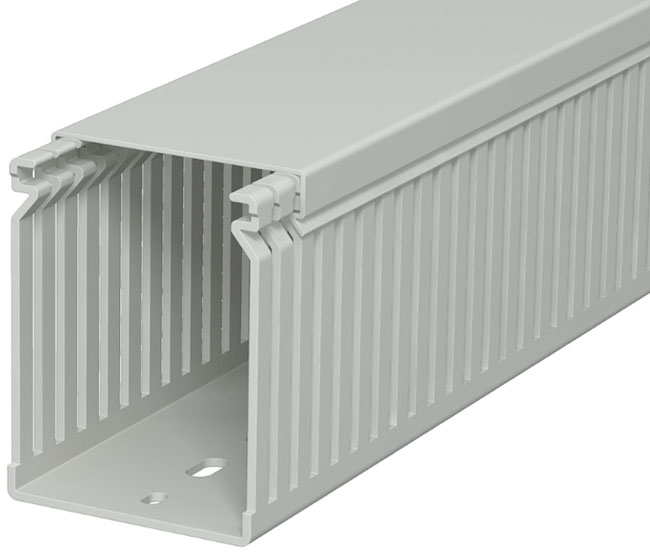

LK4 a LK4/N

Prepojovací kanál LK4 ponúka spoločnosť OBO v rozmeroch 15 × 15 mm až 80 × 120 mm. Kanály disponujú v závislosti od veľkosti jedno- alebo dvojradovým dierovaním dna. Presne lícované spracovanie umožňuje jednoduché upevnenie a vybratie vrchného dielu pri zachovaní jeho pevného usadenia.

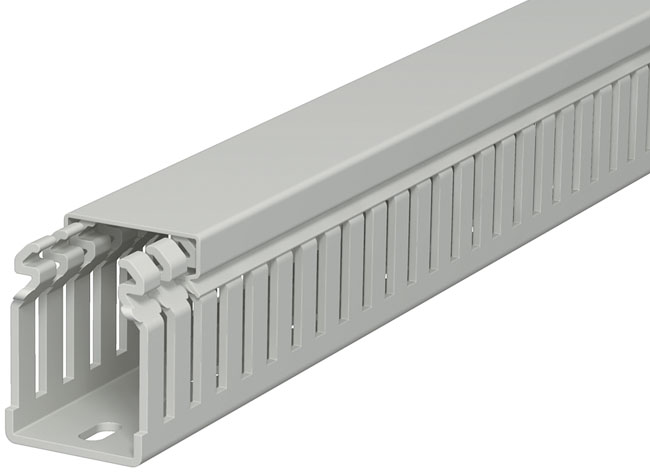

LKV a LKV/N

Vďaka špeciálnemu okraju vrchných dielov je pri prepojovacom kanáli LKV zaručené ich dokonalé dosadnutie. Rozmery od 25 × 25 mm do 100 × 100 mm (rozmery podľa normy DIN EN 50085- 2-3) plnia všetky požiadavky.

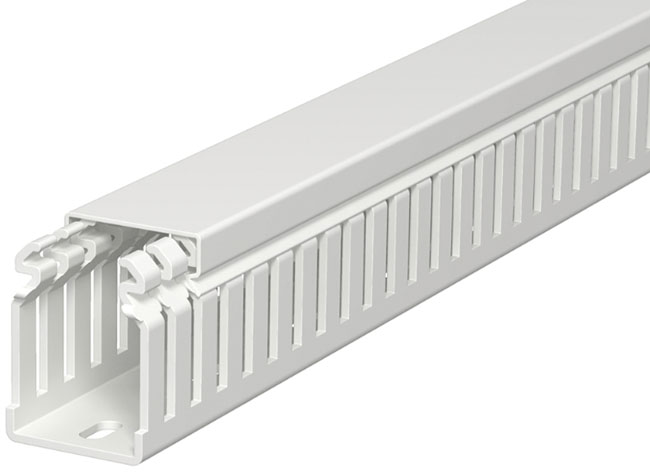

LKV/H

Prepojovací kanál LKV/H neobsahuje halogény a je k dispozícii v ôsmich rôznych rozmeroch od 50 × 37,5 mm do 75 × 125 mm.

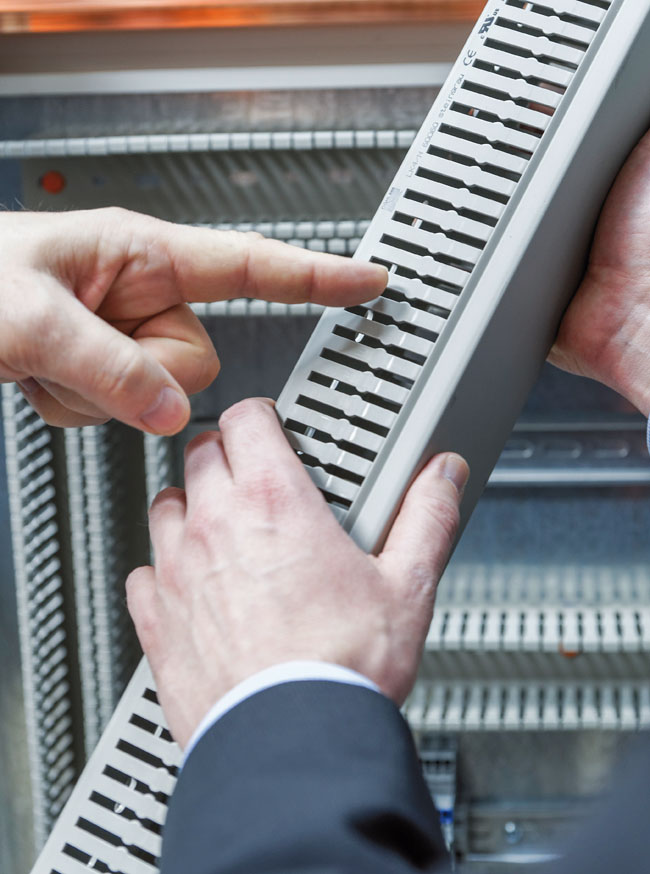

Prednosti prepojovacích kanálov VK

Prepojovacie kanály VK systému Dahl sa dodávajú v osvedčenej kvalite s čistými výrezmi bez otrepov. Zaoblené jazýčky zabraňujú poraneniu pri inštalácii. Medzi ďalšie prednosti patria:

  • stabilné kanály s veľkou hrúbkou stien,
  • presné miesta požadovaného zlomu v oblasti priehradiek a dna,
  • úplná stálosť rozmerov bočného dierovania,
  • úplná stálosť rozmerov dierovania dna,
  • prvotný rozmer dierovania dna variabilne nastaviteľný na želanie zákazníka,
  • rezné hrany sú v oblasti uzatvorenia zaguľatené a bez otrepov,
  • skúšané podľa VDE,
  • skúška a registrácia UL, UL file no. E301798,
  • na požiadanie špeciálne vyhotovenie,
  • pevné osadenie vrchných dielov vďaka optimálnym uzatváracím kontúram,
  • bezhalogénové kanály z kvalitného PC/ABS.

Prídržné výstupky drôtov

Pri verziách N je do bočného mostíka vsadený prídržný nos, ktorý umožňuje zaaretovať káble v prepojovacom kanáli VK.

Pre stanovenie vhodnej veľkosti kanála je rozhodujúci počet vedení, ich typ a prierez. Na uľahčenie výberu správnej veľkosti sú k dispozícii prehľadné tabuľky spracované v našom katalógu Systémy ukladania vedení.
