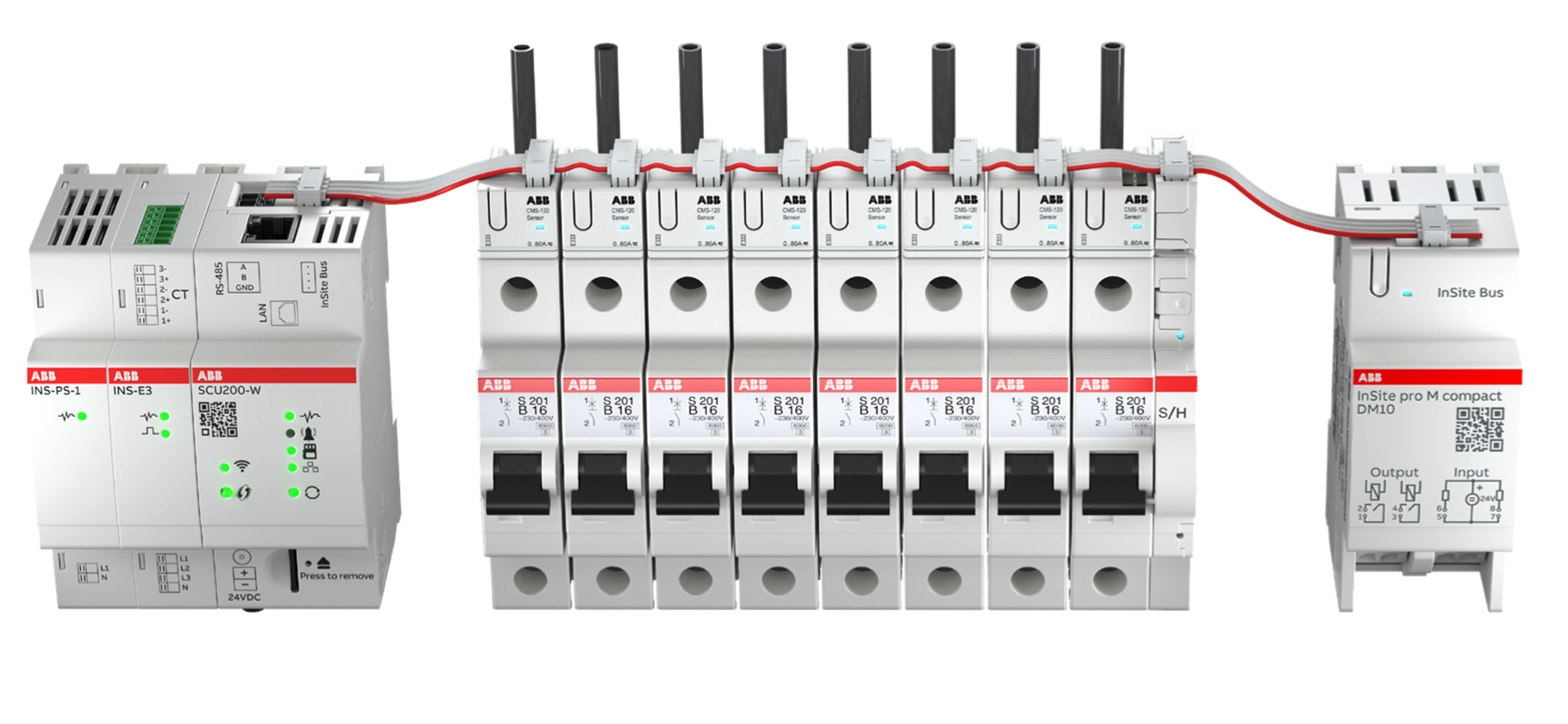

Pripojené zariadenia, ako sú prúdové senzory a inteligentné príslušenstvo, rozpoznáva systém automaticky. Meranie elektrických veličín zabezpečujú senzory prúdu, ktoré sa inštalujú priamo na jednotlivé prvky v rozvádzači – čím v rozvádzači nezaberajú takmer žiadne inštalačné miesto. Pre existujúce inštalácie sú k dispozícii senzory s otvoreným jadrom, ktoré umožňujú rozšírenie inštalácie počas prevádzky bez potreby vypnutia napájania.

Snímače sú jednoducho montovateľné a napriek svojim kompaktným rozmerom dokážu monitorovať striedavý (AC), jednosmerný (DC) aj zmiešaný prúd (TRMS) až do 160 A vrátane harmonických zložiek prúdu. Vďaka otvorenému systému, ktorý umožňuje integráciu zariadení tretích strán, možno systém InSite nasadiť takmer do akejkoľvek existujúcej elektroinštalácie a tým ju rozšíriť o energetický manažment.

Prístup k dátam a vizualizácia

Po pripojení systému k miestnej dátovej sieti sú údaje zhromaždené riadiacou jednotkou SCU200, digitálnymi I/O modulmi a prúdovými senzormi sprístupnené používateľovi prostredníctvom zabudovaného webového servera. Používateľ má okamžitý prístup k predkonfigurovaným stránkam s prehľadným grafickým rozhraním. Umožňujú sledovanie, porovnávanie a štruktúrovanie dát v reálnom čase, ako aj spätné zobrazovanie historických údajov. Zozbierané dáta možno exportovať do formátov CSV alebo JSON na ďalšiu analýzu alebo ich integrovať do nadstavbových systémov energetického manažmentu.

Lokálne ovládanie

InSite umožňuje lokálne ovládanie zariadení pomocou dedikovanej stránky pre každé zariadenie, ktorá obsahuje zapisovateľné registre Modbus. Okrem toho sa zariadenia dajú ovládať aj z externých cloudových platforiem alebo systémov BMS cez REST API alebo Modbus, čo zabezpečuje efektívne a optimalizované riadenie energie prispôsobené konkrétnym potrebám. Systém zároveň umožňuje vytvárať a konfigurovať automatické akcie na základe meraných dát, ktoré flexibilne reagujú na používateľom definované udalosti. Napríklad pri integrácii nabíjačiek elektromobilov možno voliť medzi časovo optimalizovaným nabíjaním (napr. mimo špičky) alebo energeticky efektívnym režimom, ktorý uprednostňuje využitie lokálne vyrobenej energie, napríklad zo solárnych panelov, pred energiou z distribučnej siete.

Komunikačné rozhrania a integrácia do nadradených systémov

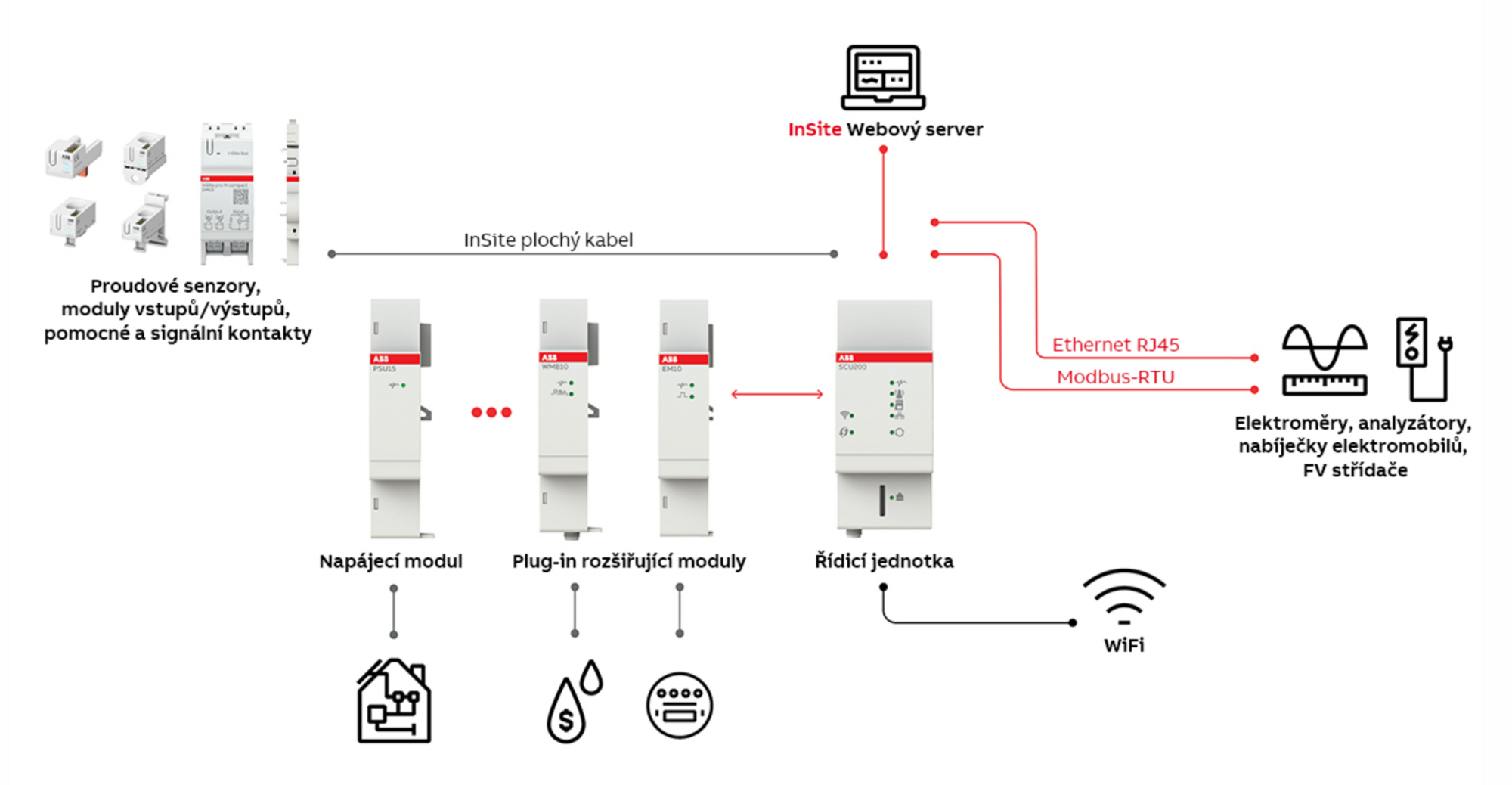

Platforma InSite je navrhnutá s dôrazom na otvorenosť a jednoduchosť integrácie. Pripojenie energetických meracích zariadení tretích strán je rýchle, používateľsky prívetivé a komfortné pre koncového zákazníka. Systém disponuje širokou škálou komunikačných rozhraní. Na integráciu externých zariadení využíva Modbus TCP/IP a Modbus RTU (RS-485).

Meranie spotreby vody a plynu možno realizovať pomocou bezdrôtového rozhrania Wireless M-Bus, zatiaľ čo nabíjacie stanice môžu byť integrované priamo cez komunikačný protokol OCPP. S nadradenými systémami komunikuje riadiaca jednotka SCU200 prostredníctvom Modbus TCP/IP.

Na prenos dát na veľké vzdialenosti systém podporuje bezdrôtovú komunikáciu prostredníctvom modulu LoRa. Systém pro M compact® InSite je riešenie vhodné pre komerčné budovy, výrobné závody, dátové centrá, ale aj školy či nemocnice, v ktorých sa vyžaduje sledovanie a optimalizácia spotreby energie v reálnom čase. Vďaka svojej modularite možno systém nasadiť aj v menších inštaláciách s niekoľkými odbernými miestami alebo rozšíriť do veľkých areálov s desiatkami podružných rozvádzačov.

Systém zároveň poskytuje prehľadné reporty pre potreby energetických auditov, podporuje znižovanie uhlíkovej stopy a pomáha organizáciám plniť legislatívne požiadavky vrátane environmentálnych noriem a certifikácií ako ISO 50001. Systém InSite tak predstavuje moderný nástroj, ktorý spája digitálny monitoring, automatizované riadenie a flexibilnú integráciu s cieľom zlepšiť efektivitu, spoľahlivosť a udržateľnosť energetických systémov budov.


Jakub Šándor
