Prepojovacie zariadenie EtherCAT TSN spája výhody sveta EtherCAT a sietí TSN. EtherCAT sa bežne využíva na prepojenie viacerých malých údajových paketov digitálnych a analógových vstupov, ktoré sa typicky vyskytujú v priemyselnom prostredí a vytvára tak kompletný obraz procesu. Na druhej strane TSN umožňuje definíciu údajových tokov v heterogénnych ethernetových sieťach v reálnom čase a uprednostňuje prenos týchto údajových tokov v celej sieťovej infraštruktúre. Výsledkom je, že riadiace systémy môžu v reálnom čase prostredníctvom TSN osloviť cez ethernetové siete viac segmentov EtherCATu. Nie je teda nutné akokoľvek modifikovať existujúce podriadené (slave) zariadenie EtherCAT.

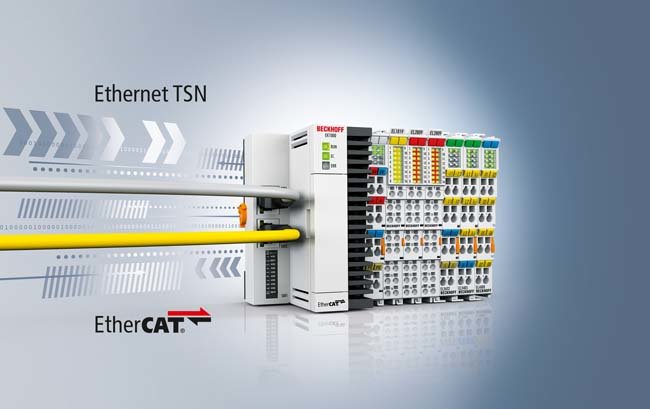

Prepojovacie zariadenie EK1000, inštalované ako prvé zariadenie v rámci segmentu EtherCAT, poskytuje dve ethernetové rozhrania.
Jeden z týchto 100 Mbit/s portov spojí prepojovacie zariadenie s ethernetovou sieťou alebo so sieťou TSN. Druhý port možno použiť pre voliteľnú integráciu ďalších vzdialených EtherCAT zariadení. EK1000 zabezpečuje prenos telegramov z TSN do portu EtherCAT s minimálnym oneskorením. Týmto spôsobom sú teraz k dispozícii aj v sieťach TSN špeciálne funkcie EtherCATu, ako napr. distribuované hodiny, eXtreme Fast Control (xFC), či komunikácia s pohonmi na EtherCATe. V sieťach bez rozšírenia TSN možno prepojovacie zariadenie použiť aj na prepojenie siete EtherCAT do štandardnej ethernetovej siete.
