Problémom je, že tieto dva prístupy odpovedajú na rôzne otázky. Kalibrácia slučky sa zameriava na konečnú nameranú hodnotu používanú riadiacim systémom, zatiaľ čo kalibrácia prístrojov sa zameriava na presnosť a sledovateľnosť jednotlivých zariadení. Výber nesprávneho prístupu pre vašu situáciu môže viesť k zbytočnej práci, skrytým rizikám alebo medzerám v dokumentácii.

V tomto seriáli sa pozrieme na kalibráciu slučky verzus kalibráciu prístrojov z praktického hľadiska. Vysvetlíme, čo v tomto kontexte znamená meracia slučka, ako sa tieto dva prístupy ku kalibrácii líšia a kde sa nachádza čiastočná kalibrácia slučky. Ozrejmíme aj reálne aspekty, ako je filtrovanie, rozlíšenie zobrazenia, kompenzácia chýb, sledovateľnosť a súlad s predpismi. Cieľom nie je uprednostňovať jednu metódu pred druhou, ale pomôcť čitateľom pochopiť, kedy majú jednotlivé prístupy zmysel a ako ich možno kombinovať ako súčasť inteligentnej kalibračnej stratégie.

Čo v tomto článku rozumieme pod pojmom „slučka“?

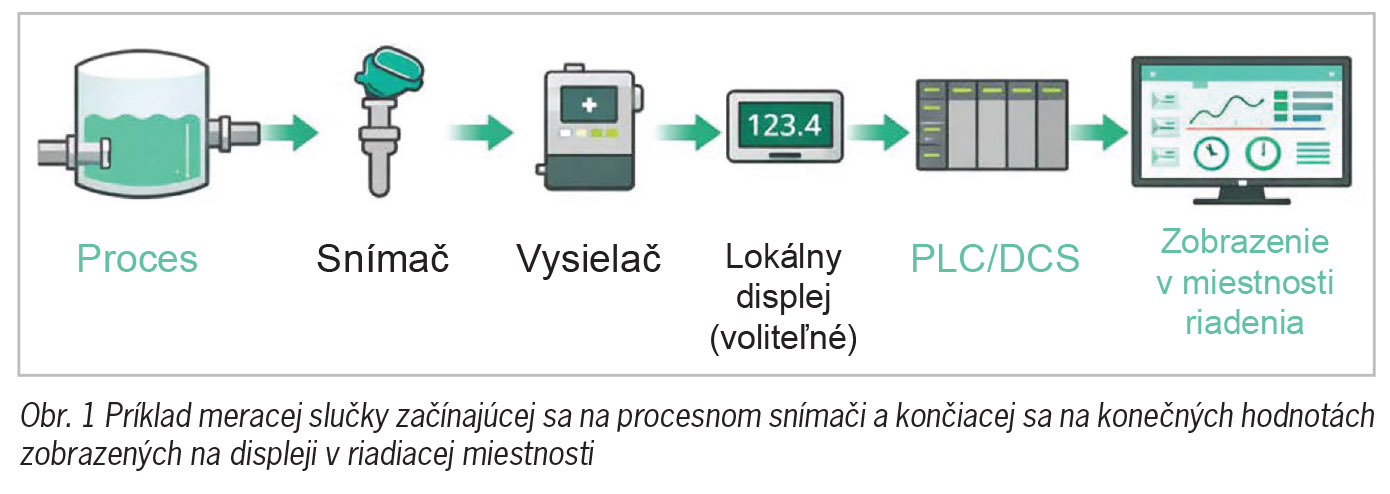

Pojem slučka môže v prístrojovom vybavení znamenať rôzne veci v závislosti od odvetvia či konkrétnej úlohy. Aby sa predišlo nejasnostiam, je vhodné definovať, čo rozumieme pod pojmom slučka. Pre účely tohto článku znamená meracia slučka súbor prístrojov zapojených do série, ktoré spolu vytvárajú jednu nameranú hodnotu používanú riadiacim systémom alebo operátormi. Typickým príkladom je slučka merania teploty. Môže pozostávať:

  • zo snímača teploty nainštalovaného v procese,
  • z vysielača teploty pripojeného k snímaču,
  • z lokálneho indikátora,
  • zo zapojenia z prevádzky do riadiaceho systému (PLC alebo DCS),
  • zo škálovanej hodnoty zobrazenej v riadiacej miestnosti alebo na rozhraní operátora.

Rovnaký princíp platí aj pre iné merané veličiny, ako je tlak, prietok alebo hladina. Slučka sa začína na snímači nainštalovanom v procese a končí sa na hodnote, ktorá sa používa na monitorovanie, riadenie, alarmy alebo hlásenie. Inými slovami, slučka nie je jedno zariadenie – je to celý signálny reťazec, od fyzického procesu až po konečnú zobrazenú alebo použitú nameranú hodnotu.

Dva prístupy ku kalibrácii meracej slučky

Pokiaľ ide o kalibráciu meracej slučky, existujú dva zásadne odlišné prístupy. Oba sa v priemysle široko používajú a oba majú svoje miesto. Rozdiel nie je v nástrojoch alebo štandardoch, ale v tom, čo sa rozhodnete kalibrovať. Jeden prístup sa zameriava na konečný výsledok merania, ktorý riadiaci systém používa, zatiaľ čo druhý sa zameriava na jednotlivé prístroje, ktoré tvoria meraciu slučku.

Kalibrácia slučky od začiatku do konca

Pri kalibrácii slučky sa celá meracia slučka kalibruje ako jeden funkčný reťazec. Na prvý prvok slučky, zvyčajne na vstup snímača alebo vysielača, sa privedie presný referenčný signál a referencia sa potom porovná s konečnou hodnotou zobrazenou na displeji riadiacej miestnosti. Ak je zobrazená hodnota v rámci akceptovanej tolerancie, slučka sa považuje za kalibrovanú na určený účel bez nutnosti nastavovania alebo odpájania jednotlivých prístrojov. Tento prístup odpovedá na veľmi praktickú otázku: Reprezentuje nameraná hodnota používaná riadiacim systémom proces dostatočne presne?

Kalibrácia prístrojov individuálne

Pri tradičnej kalibrácii prístrojov sa každé zariadenie v meracej slučke kalibruje samostatne. To zvyčajne znamená kalibráciu:

  • snímača,
  • vysielača,
  • akýchkoľvek lokálnych indikátorov,
  • vstupu alebo škálovania riadiaceho systému.

Každá z týchto úloh sa vykonáva ako samostatná kalibračná úloha, často s použitím rôznych referenčných signálov a metód. To zabezpečuje, že každý prístroj v slučke je kalibrovaný v rámci svojich špecifikovaných požiadaviek na presnosť. Tento prístup odpovedá na inú otázku: Funguje každý prístroj v rámci svojich špecifikovaných limitov presnosti?

Rovnaká slučka, rôzne zameranie

Oba prístupy sa zameriavajú na rovnakú meraciu slučku, ale z rôznych perspektív. Kalibrácia slučky sa zameriava na výkon meracej slučky ako celku, zatiaľ čo kalibrácia prístrojov sa zameriava na výkon každého stavebného bloku meracej slučky. V praxi kalibračné stratégie často kombinujú oba prístupy. Kľúčovou otázkou nie je, ktorá metóda je „správna“, ale kedy majú jednotlivé prístupy zmysel.

Kalibrácia slučky v praxi

V praxi znamená kalibrácia slučky prácu s meracou slučkou ako s jednou funkčnou entitou, a nie ako s jednotlivými prístrojmi. Dôraz sa kladie na to, ako sa slučka správa v reálnych prevádzkových podmienkach, od privedenia referenčného signálu v prevádzke až po pozorovanie výslednej hodnoty z riadiaceho systému. Keď pochopíte základný princíp kalibrácie slučky, praktické detaily sa stanú dôležitými. Patrí sem to, ako slučka reaguje v priebehu času, ako sa odčítavajú údaje a ako sú koordinované činnosti v prevádzke a v riadiacej miestnosti.

Načasovanie, filtrovanie a trpezlivosť

Pri kalibrácii slučky je dôležité neuponáhľať sa s odčítaním údajov. Mnohé meracie slučky obsahujú filtrovanie alebo tlmenie, či už vo vysielači alebo v riadiacom systéme, aby sa zabránilo príliš rýchlej reakcii systému na spracovanie fluktuácií. V dôsledku toho môže konečná zobrazená hodnota reagovať na zmeny vstupného signálu pomaly. Ak sa referenčné hodnoty aplikujú a odčítajú príliš rýchlo, toto oneskorenie sa môže ľahko prejaviť ako chyba kalibrácie, aj keď samotná slučka funguje správne.

Napríklad, ak sa na slučku merania tlaku aplikuje tlak a hodnota z riadiacej miestnosti sa odčíta okamžite, zobrazená hodnota sa v dôsledku filtrovania ešte nemusí ustáliť. Inými slovami, príliš skoré odčítanie môže viesť k nesprávnym záverom. Okrem toho sú displeje v riadiacej miestnosti často zámerne konfigurované s obmedzeným počtom desatinných miest – alebo dokonca zaokrúhlené na celé čísla, aby sa hodnoty operátorom ľahšie čítali a používali. Aj keď je to pre bežnú prevádzku úplne vhodné, môže to obmedziť užitočnosť zobrazenej hodnoty na účely kalibrácie.

Pri kalibrácii slučky je často potrebné dočasne zvýšiť počet zobrazených desatinných miest alebo získať prístup k podrobnejšiemu diagnostickému zobrazeniu v riadiacom systéme. Bez dostatočného rozlíšenia zobrazenej hodnoty môže byť ťažké alebo nemožné určiť, či je slučka skutočne v rámci požadovanej kalibračnej tolerancie.

Súčasné odčítanie vstupu a výstupu

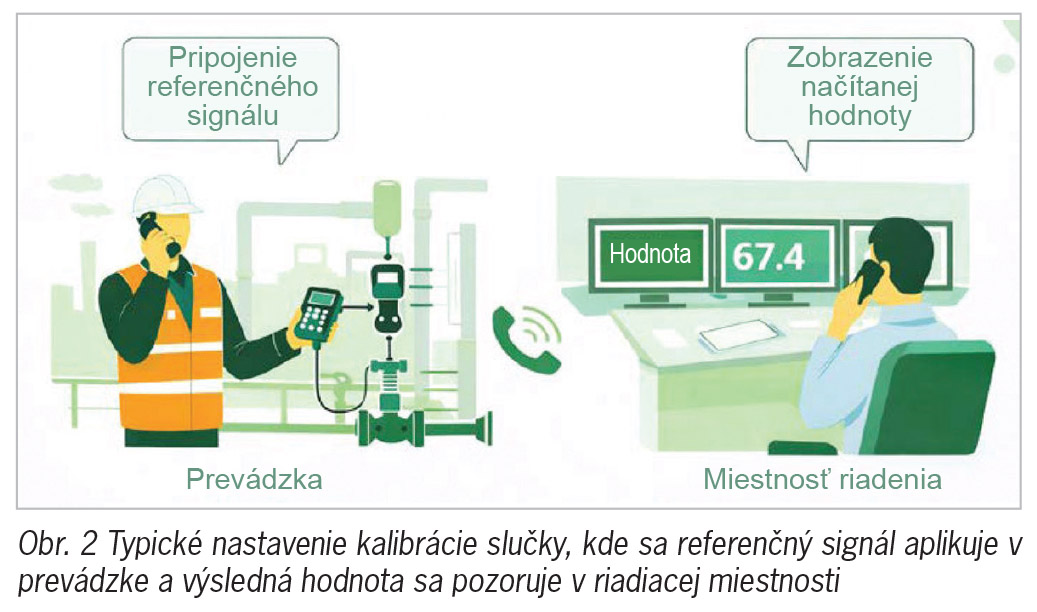

Pri kalibrácii slučky sú vstup a výstup slučky často fyzicky ďaleko od seba. Referenčný signál sa zvyčajne generuje v prevádzke, zatiaľ čo konečná hodnota sa odčítava v riadiacej miestnosti. Z tohto dôvodu kalibráciu slučky bežne vykonávajú dvaja ľudia: jeden v teréne, ktorý aplikuje a odčítava referenčný vstup, a druhý v riadiacej miestnosti, ktorý odčítava zobrazenú hodnotu. Je dôležité, aby sa tieto odčítania vykonávali súčasne. Toto je obzvlášť kritické, keď:

  • vstupný signál sa v priebehu času pomaly mení (napríklad pokles tlaku),
  • slučka obsahuje filtrovanie alebo časové oneskorenia,
  • procesné podmienky nie sú dokonale stabilné.

Ak sa vstup zmení, zatiaľ čo výstup je oneskorený, môže byť ťažké vytvoriť stabilný vzťah medzi nimi, pokiaľ nie sú odčítania správne synchronizované.

Čo sa stane, ak slučka zlyhá?

Ak je výsledok kalibrácie slučky v rámci tolerancie, zvyčajne nie je potrebné kalibrovať jednotlivé prístroje v slučke. Ak však chyba slučky prekročí akceptované limity, samotná kalibrácia slučky už nestačí. V takom prípade je ďalším krokom kalibrácia jednotlivých prístrojov v slučke, aby sa identifikovalo, ktorá časť alebo súčiastka najviac prispieva k chybe. Kalibráciu slučky možno preto považovať za efektívnu kalibračnú metódu aj za východiskový bod na vykonávanie diagnostiky.

Kalibrácia prístrojov v praxi

Pri kalibrácii prístrojov sa každé zariadenie v meracej slučke kalibruje samostatne pomocou vhodného referenčného signálu. To zvyčajne znamená kalibráciu snímača, vysielača, lokálnych indikátorov a vstupu riadiaceho systému ako samostatných úloh, a nie ako jedného komplexného merania.

Kalibrácia jednotlivých prístrojov

Kalibrácia prístrojov sa zameriava na výkon každého prístroja samostatne. Referenčný signál sa privádza priamo na testovaný prístroj a výstup sa porovnáva s referenciou, napríklad:

  • teplotný senzor sa kalibruje pomocou teplotného bloku ako zdroja tepla a referenčného senzora a meraním výstupného signálu senzora,
  • vysielač sa kalibruje simuláciou signálu senzora alebo privedením známeho vstupu a následným meraním výstupného signálu (zvyčajne mA),
  • lokálny indikátor sa kalibruje vzhľadom na známy referenčný signál v závislosti od typu indikátora,
  • vstup riadiaceho systému sa kalibruje privedením presného elektrického signálu a overením správnosti nameranej hodnoty.

Pri kalibrácii prístrojov sa každý prístroj hodnotí podľa vlastných kritérií prijateľnosti a tolerancie.

Presnosť a sledovateľnosť

Jednou zo silných stránok kalibrácie prístrojov je, že poskytuje jasnú sledovateľnosť pre každé zariadenie. Každý prístroj možno skontrolovať podľa jeho špecifikovaných požiadaviek na presnosť, nezávisle od zvyšku slučky. To je obzvlášť dôležité, keď:

  • platia prísne požiadavky na presnosť,
  • jednotlivé prístroje majú rôzne kalibračné intervaly,
  • dokumentácia a sledovateľnosť sú kritické, napríklad v regulovanom prostredí alebo v prostredí citlivom na kvalitu.

Praktické dôsledky v prevádzke

Kalibrácia prístrojov jednotlivo často vyžaduje ich odpojenie od slučky. To môže zvýšiť množstvo práce v porovnaní s kalibráciou slučky, najmä v slučkách s viacerými zariadeniami. Odpojenie a opätovné pripojenie prístrojov tiež prináša praktické riziká, napríklad:

  • chyby v zapojení,
  • zlé pripojenie,
  • neúmyselné zmeny konfigurácie.

Na druhej strane, kalibráciu prístrojov môže často vykonať jeden technik a počas procesu kalibrácie zvyčajne nevyžaduje prístup k displeju v riadiacej miestnosti.

Kedy je kalibrácia prístroja nevyhnutná?

Kalibrácia prístroja je zvyčajne potrebná, ak:

  • kalibrácia slučky zlyhá a je potrebné identifikovať zdroj chyby,
  • bol vymenený alebo opravený jednotlivý prístroj,
  • meranie je veľmi kritické a každý komponent musí spĺňať svoje vlastné požiadavky na presnosť a kalibračný interval.

V týchto prípadoch kalibrácia samotnej slučky nestačí, pretože neukáže, ako jednotlivé prístroje fungujú.

Overenie slučky po kalibrácii prístroja

Je vhodné vykonať rýchlu kontrolu slučky po kalibrácii prístroja a jeho opätovnej inštalácii do slučky. Kontrola slučky nemusí byť úplnou kalibráciou slučky. V mnohých prípadoch stačí priviesť známy vstupný signál do jedného bodu slučky a potvrdiť, že riadiaci systém správne prijíma a zobrazuje zodpovedajúcu hodnotu. To pomáha overiť, či:

  • zapojenie a pripojenia sú správne,
  • signálové cesty sú neporušené,
  • škálovanie a konfigurácia stále zodpovedajú zamýšľanému nastaveniu.

Pri najdôležitejších meraniach možno vykonať úplnú kalibráciu slučky po kalibrácii všetkých prístrojov. To poskytuje najvyššiu úroveň istoty, že celá meracia slučka funguje správne. Aj keď nie je potrebná úplná kalibrácia slučky, vykonanie aspoň jednoduchej kontroly slučky po kalibrácii prístroja pomáha včas odhaliť problémy s inštaláciou alebo pripojením a zabezpečuje, že slučka funguje podľa očakávaní ešte pred jej opätovným uvedením do prevádzky.

Pokračovanie v ďalšom vydaní.

Zdroj: Loop Calibration or instrument Calibration. Beamex, White Paper. [online].
