Prístroj pracuje na princípe elektromagnetickej indukcie. Elektricky vodivé médium pretekajúce orientovaným magnetickým poľom indukuje napätie, ktoré je úmerné strednej rýchlosti prúdenia a tým aj objemovému prietoku.
Hlavnou výhodou tohto meracieho princípu je nezávislosť na fyzikálnych vlastnostiach meraného média. Prístroj vyžaduje minimálnu elektrickú vodivosť média ≥20 µS/cm a plne naplnené potrubie.
Technické parametre a konštrukcia
Prietokomer pokrýva merací rozsah rýchlostí prúdenia 1 až 10 m/s. Presnosť merania dosahuje ±1,5 % z nameranej hodnoty (pre Q≥30 % rozsahu) alebo ±1,5 % z nameranej hodnoty ±2,5 % rozsahu (pre Q≤30 % rozsahu).
Materiálové prevedenie: Telo sondy je z nerezovej oceľ, tesnenia PTFE a elektródy sú z Hastelloy®
Procesné pripojenie je realizované pomocou naváracieho nátrubku pre potrubie DN80 až DN400. Prístroj je dimenzovaný na menovitý tlak PN16 a procesné teploty v rozsahu -20 až +100 °C.

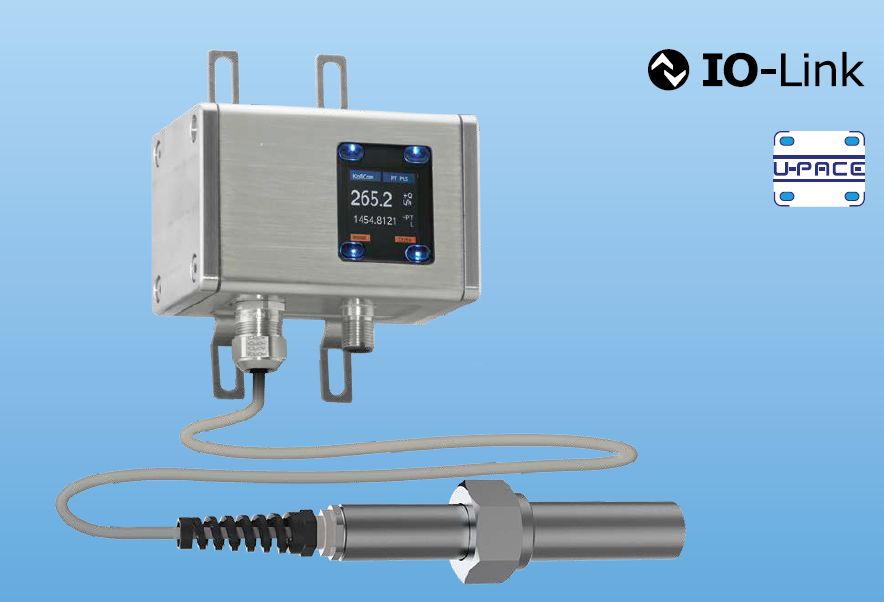

Obr. 1 Prietokomer PITe s elektronikou U-PACE – kompaktná konštrukcia so zásuvnou sondou a otočným farebným displejom
Elektronika U-PACE: Flexibilita a jednoduché ovládanie je srdcom systému. Puzdro je z nerezovej ocele. Farebný TFT displej je otočný v krokoch po 90 °, čo umožňuje optimálnu čitateľnosť v rôznych inštalačných polohách. Intuitívne menu je ovládané štyrmi optickými dotykovými tlačidlami, ktoré sú funkčné aj pri práci v rukaviciach.
Hlavné funkcie elektroniky U-PACE:
- Meranie prietoku
- Funkcia monitorovania, dávkovania a prevodníka
- Dávkovacie funkcie s externým riadiacim vstupom
- Obojsmerné meranie
- Celkové počítadlo a resetovateľné čiastkové počítadlo
- Adaptácia na vnútorný priemer potrubia užívateľom
Prístroj disponuje dvoma voľne konfigurovateľnými výstupmi, ktoré je možné prispôsobiť konkrétnym požiadavkám aplikácie: Typy výstupov: analógový 4-20 mA / 0-20 mA, 2-10 V / 0-10 V, pulzný výstup, frekvenčný výstup, alarmový výstup
Inštalácia a prevádzkové podmienky
Pre zaistenie správnej funkcie a presnosti merania je nutné dodržať odporúčané priame úseky potrubia pred a za senzorom. Prístroj je vhodné inštalovať do mierne stúpajúcich potrubí, aby sa minimalizovalo riziko vzduchových vreciek, ktoré by mohli ovplyvniť presnosť merania.
Záver
Indukčný prietokomer PITe s elektronikou U-PACE predstavuje moderné a flexibilné riešenie na meranie prietoku vodivých kvapalín v priemyselných aplikáciách. Kombinácia osvedčeného meracieho princípu, voľne konfigurovateľných výstupov, intuitívnej obsluhy a diagnostických funkcií z neho robí univerzálny nástroj pre integráciu do automatizačných systémov. Kompaktná konštrukcia z nerezovej ocele, jednoduchá inštalácia a možnosť ovládania aj v rukaviciach sú ďalšími praktickými prednosťami tohto prístroja.
