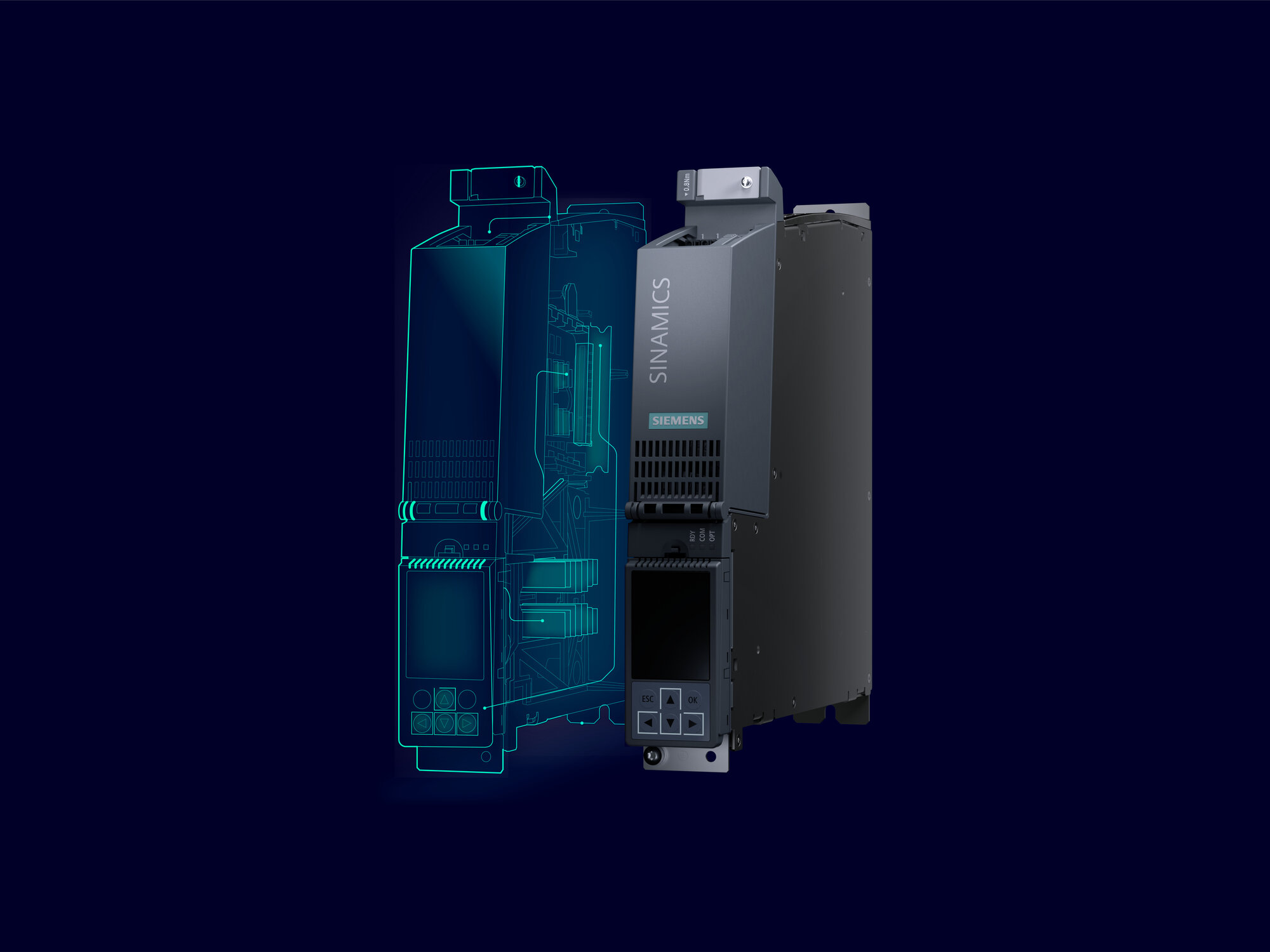

Viacosová riadiaca jednotka CU320-3: srdce technológie

Novovyvinutá riadiaca jednotka CU320-3, ktorá je srdcom systému Sinamics S220, stanovuje priekopnícke štandardy v technológii pohonov so svojou jedinečnou architektúrou. Vďaka schopnosti ovládať až 12 osí na jednej riadiacej jednotke dosahuje systém vynikajúcu úroveň hustoty integrácie.

Zabudovaný viacjadrový procesor poskytuje potrebný výpočtový výkon, zatiaľ čo rozhranie Drive-Cliq-Express s rýchlosťou 1 GBit/s zaisťuje rýchly prenos údajov. Inovatívna metóda testovacích impulzov s využitím troch snímačov napätia na os umožňuje bezsnímačové riadenie s kvalitou takmer ako enkodér – a zároveň zlepšuje energetickú účinnosť a odolnosť.

Digitalizácia a pripravenosť na budúcnosť

Sinamics S220 bol zásadne prepracovaný, aby spĺňal požiadavky digitálnej transformácie. Cielené generovanie vysokokvalitných údajov z prevádzky otvára nové obchodné modely v Priemysle 4.0. Vysokofrekvenčný prenos údajov pre prediktívnu údržbu prebieha cez rozhranie X128. Integrácia do portálu TIA, ako aj virtuálne uvedenie do prevádzky pomocou DriveSim Designer výrazne zlepšujú pracovný postup inžinieringu.

Vďaka novým asistentom a funkcii vrátenia zmien sa zjednodušila aj obsluha. Rozhranie Smart Drive je k dispozícii ako kompaktný panel (SDI S220) priamo na CU320-3 alebo ako vzdialená verzia (SDI Pro s väčším displejom a webovým serverom). Voliteľne je k dispozícii aj adaptér Smart WiFi, ktorý umožňuje flexibilný vzdialený prístup.

Flexibilita a škálovateľnosť

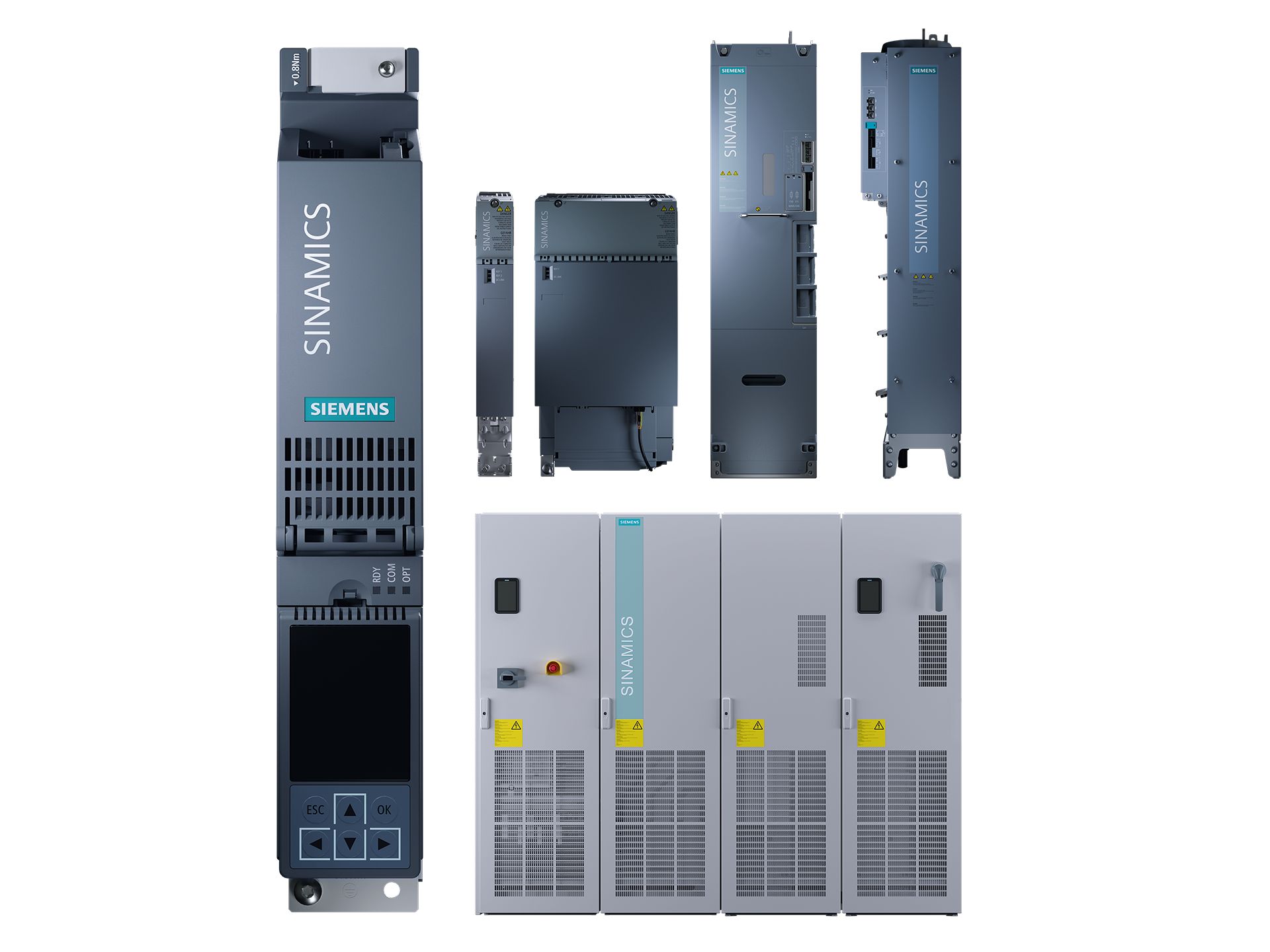

Sinamics S220 ponúka široké spektrum výkonu pre priemyselné aplikácie. K dispozícii sú vzduchom chladené motorové moduly veľkosti knihy a vyhotovenie šasi s napäťovým rozsahom 3AC 380 až 480 V. Menovitý prúd sa pohybuje od 3 A (1,1 kW) do 1,518 A (900 kW) a možno ho rozšíriť až na 6,984 kW prostredníctvom 8-násobného paralelného zapojenia. K dispozícii je rekuperačné aktívne napájanie od 210 kW do 921 kW, škálovateľné prostredníctvom paralelného zapojenia.

Okrem toho sa zavádzajú vzduchom chladené univerzálne moduly, ktoré možno flexibilne prevádzkovať ako motorové moduly alebo aktívne linkové moduly. Šesť zariadení pokrýva celý funkčný a výkonový rozsah pre prípady náhradných dielov a umožňuje rýchle prispôsobenie meniacim sa požiadavkám.

Integrovaná bezpečnosť a kybernetická bezpečnosť na najvyššej úrovni

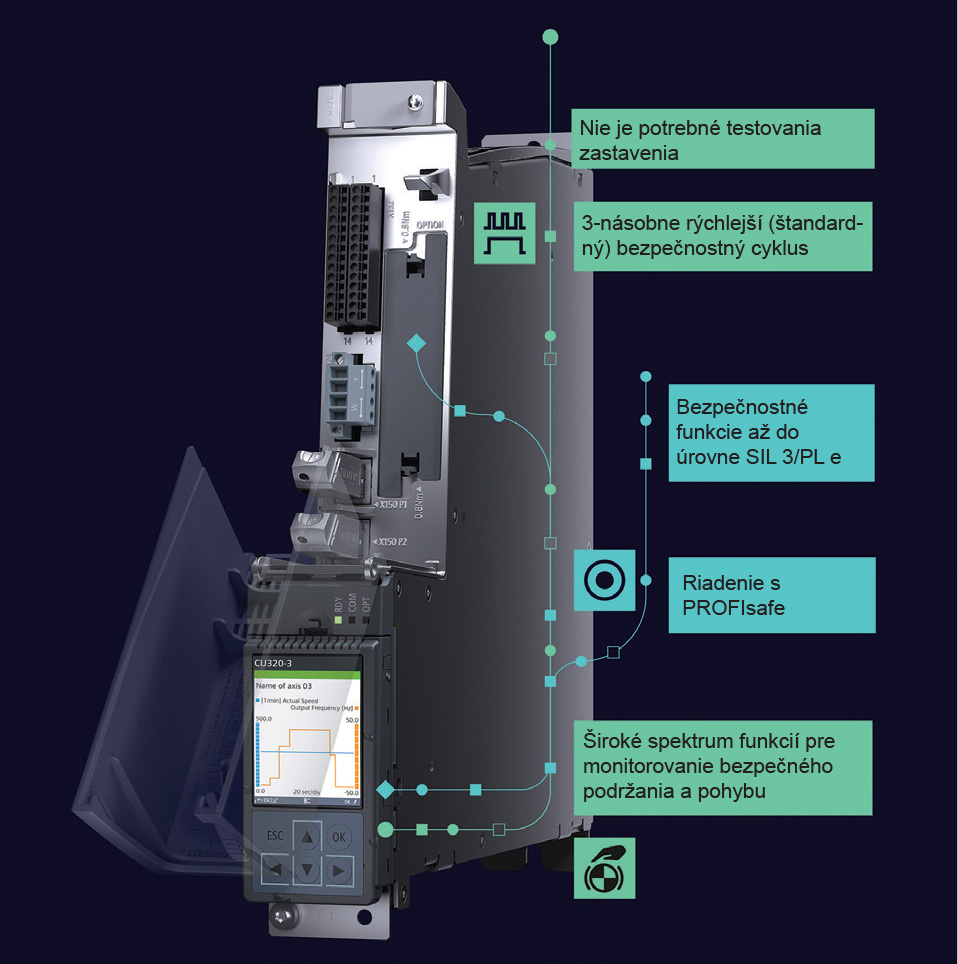

S verziou softvéru 6.6 nastavuje Sinamics S220 nové štandardy v bezpečnosti zariadení. Nová bezpečnostná architektúra skracuje bezpečnostný cyklus z 12 ms na 4 ms, čo umožňuje rýchlejšie reakcie a vyššiu produktivitu. Automatické testy na pozadí zabezpečujú nepretržitú prevádzku, zatiaľ čo offline parametrizovateľné bezpečnostné funkcie výrazne zjednodušujú inžiniering.

Pohon je certifikovaný podľa SIL 3 pre všetky prevádzkové stavy a ponúka certifikovanú úroveň bezpečnosti v kritických aplikáciách. Sinamics S220 bol vyvinutý v rámci bezpečného vývojového procesu podľa normy IEC 62443-4-1, nezávisle certifikovaného spoločnosťou TÜV SÜD.

Systém pohonu obsahuje množstvo integrovaných bezpečnostných funkcií vrátane kontroly používateľov a prístupu, šifrovaných údajov pohonu a kontrol integrity a autentifikácie firmvéru a konfiguračných údajov. Tieto funkcie spolu s ďalšími opatreniami v rámci stroja zvyšujú odolnosť voči kybernetickým rizikám.

Udržateľný systém pohonov pre budúcnosť priemyslu

So Sinamics S220 predstavuje spoločnosť Siemens systém pohonu, ktorý kombinuje udržateľnosť a výkon. Jeho kompaktný dizajn šetrí miesto, zatiaľ čo materiály šetriace zdroje a vysoká opraviteľnosť a recyklovateľnosť prispievajú k zníženiu uhlíkovej stopy. Aplikácie Industrial Edge umožňujú riadiť a vizualizovať spotrebu energie a emisií CO₂.

Vyhlásenie o environmentálnom vplyve produktu (EPD) s certifikáciou ISO 14021 dokumentuje jeho environmentálne vlastnosti počas celého životného cyklu, čím zdôrazňuje záväzok spoločnosti Siemens k udržateľným priemyselným riešeniam.

Peter Rafay
