6 fází výstavby inteligentního domu

Do okamžiku, kdy se budete stěhovat do Vašeho hotového domu, musíte nejdříve projít a dokončit několik kroků. Pro výstavbu inteligentního domu jsme pro vás definovali 6 důležitých kroků:

  1. Plánování
  2. Hrubá stavba a instalace
  3. Závěrečná fáze instalace & testování periférií
  4. Konfigurace
  5. Přestěhování do inteligentního domu
  6. Optimalizace v praxi

Naši certifikovaní partneři stojí při stavbě inteligentního domu na vaší straně a jsou vám schopni zajistit vše od poradenství při plánování projektu až po realizaci. Nebudeme ale předbíhat a vše si společně projedeme, protože než se člověk nastěhuje, musí proběhnout celá řada činností.

Krok 1: Plánování Vašeho inteligentního domu

Plánování výstavby s architektem nebo bez něj …, kde budou osazena okna? Bude zde nějaká stínící technika? Jakou použít rozvodnou skříň? Jaký systém vytápění má pro náš dům smysl?Poskládali jsme pro vás dohromady 6 cenných tipů pro fázi plánování. Zde jsou první tři:

Tip č. 1: Zvolte si toho pravého partnera

Ve fázi plánování je každá rada nad zlato. Promluvte si o plánování s projektovými poradci nebo můžete vyhledat partnera ve vaší blízkosti.

Tip č. 2: Na velikosti rozvaděče nešetřete

Doby, kdy stačil malý rozvaděč na chodbě, jsou dávno pryč. V dnešní době je nutné vytvořit speciální místnost v domě (technickou místnost), kde bude veškerá technologie jednoduše přístupná. Budete potřebovat místo například na systém vytápění, elektrorozvaděč, veškerou síťovou techniku, EZS,…

Na rozvaděči nešetřete a myslete na budoucnost! Rezerva pro distribuční prvky: Jako rezervu pro dokončení domů se počítá většinou 20% rozvodu navíc, které v budoucnosti jako když najdete. Zeptejte se sami sebe: Budu potřebovat 20% rezervy na dokončení domu? Nebraňte se budoucnosti! Kdo ví, co budete chtít za 5 let do Vašeho domu ještě nainstalovat. Například se rozhodnete na střeše namontovat FVE a efektivně tak začít využívat vlastní elektrickou energii. Pro tyto případy budete potřebovat další místo, které budete mít k dispozici z Vašich rezerv.

Důležité: Také pamatujte na rozvaděč do garáže nebo na zahradu! Kdo ví, jestli za pár let nebudete chtít na zahradě postavit bazén s možnosti ovládání, zapnutí zahradního osvětlení při otevření dveří na terasu. V garáži se můžete rozhodnout postavit zařízení k nabíjení Vašeho elektro-automobilu, …

Tip č. 3: Dostatečné množství chrániček – “husích krků”

Dalším důležitým bodem ve fázi plánování jsou chráničky – tzv. “husí krky”. Dostatečné množství potrubí na správných místech přináší do budoucna velkou flexibilitu a sníží budoucí náklady.

Chráničky ve stropě, stěnách nebo v podlaze

Velmi důležité: Pamatujte na dostatečné zasíťování ve stropě.Proč? Například pro:

  • vaše osvětlení,
  • senzor přítomnosti,
  • stropní reproduktory a požární hlásič

Mějte prosím na paměti jedinou věc – systém musí být otevřen všem inteligentním funkcím a možnostem! Pokud je instalace ve stropě již hotová, je velice obtížné zrealizovat dodatečné úpravy. Ano je to možné, ale kolikrát na úkor vzhledu.

Kromě klasického potrubí nebo husích krků ve stropě lze stejně plánovat instalaci v podlaze nebo stěnách pro spínače, tlačítka, zásuvky, … a síťové kabely. Neplánujte jen typická místa jako například pro PC a TV, ale také uvažujte s možností napojení zařízení v kuchyni nebo pračky v prádelně. Pokoje jsou v budoucnu dimenzovány i pro jiné účely, takže by zde měl zůstat také flexibilní prostor.

Propojení rozvaděčů

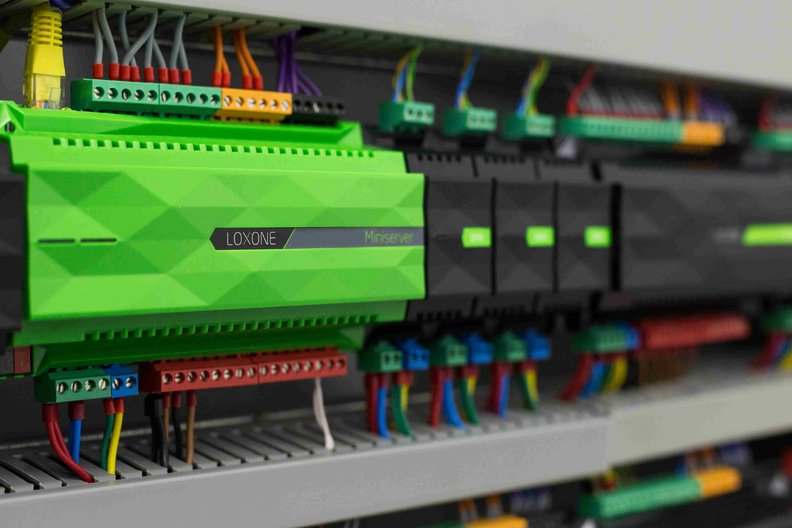

Pro komunikaci mezi Miniserverem a rozvaděčem, kotlem, routerem,… jsou chráničky životně důležité! A to nejen pouze mezi rozvaděči.

Husí krky pro budoucí možnosti

Chystáte se v budoucnosti instalovat zařízení, která nejsou z dnešního pohledu pro Vás aktuální? Přesně to je okamžik, kdy byste měli přemýšlet na pověstné “co kdyby”. Chránička je minimální náklad, který Vám v budoucnosti otevře možnost automatizace – například možnost nabíjení elektro-automobilu.

Uvažovali jste někdy, že si v budoucnu pořídíte eletro-automobil? Je to reálné? Pak je třeba pro nabíjení auta přemýšlet o dodatečné instalaci z rozvodné skříně. Když budete mít připravené potrubí pro dodatečnou instalaci, budete mít z části vyhráno.
Pro dobíjení elektro-automobilu můžete v budoucnu využít i systém FVE. Byla by škoda vše dodělávat a sekat do zdi, když můžete mít již dnes vše, co potřebujete…

Plánování kabeláže

V této části se budeme věnovat dalším tipům, které se točí kolem tématu kabeláže či zapojení senzorů. Naše další tipy se točí kolem kabeláže, protože: Není kabel jako kabel. Ptáme se Vás: Jak dlouho chcete Váš dům používat? Pravděpodobně – jak už je evropským zvykem – celý život a ještě lépe ho předat i další generaci. Zaměřte se tedy na budoucnost. Pokud jste právě ve fázi plánování, díky použití správné kabeláže se můžete zaměřit na vše důležité pro udržitelnost v budoucnosti.

Tip 4: Elektroinstalace do hvězdy – příprava do budoucna

Za správné vedení kabeláže považujeme výhledově plánované elektroinstalace do hvězdy. To znamená, že elektrický rozvod, ve kterém je umístěn Miniserver, je centrálou inteligentního domu. Doporučujeme strukturované kabeláže od místa, kde budou vypínače, zásuvky, teplotní čidla, čidla přítomnosti, okenní kontakty, … až do rozvaděče. Berte v úvahu, že Vám tato kabeláž přinese mnoho výhod i v budoucnu, protože:

  • váš inteligentní dům lze snadno rozšířit o další funkce.
  • jste díky této kabeláži nezávislí na použitých technologiích.
  • při rekonstrukci nemusíte pokládat nové vedení, čímž ušetříte.
  • ve spojení s vhodným kabelem můžete vyměnit stávající komponenty, např. vaše tlačítka novými multifunkčními tlačítky.

Co je myšleno vhodným kabelem, čtěte níže.

Tip 5: Kabeláž pro vedení senzorů

Mezi senzory zabudované v inteligentní domácnosti patří například teplotní čidla, čidla přítomnost, kontakty na dveřích a oknech, … srovnejme je s lidskými smyslovými orgány. Abychom mohli reagovat na signály vyvolané smyslovými orgány, je lidské tělo vybaveno nesčetným množstvím nervů, které reagují na činnost našeho mozku a tím vyvolávají odpovídající reakci. To, co je pro člověka nervová soustava, je pro inteligentní domácnost kabeláž pro senzory. Miniserver je mozkem inteligentí domácnosti. Svaly jsou v podstatě srovnatelné s aktory inteligentního domu. Ale o tom se dozvíte více níže (tip 6).

Proč vyzdvihujeme právě senzory ve fázi plánování? V této fázi je velice důležité rozhodnout plánování kabeláže teplotních čidel, tlačítek, čidel přítomnosti, okenních kontaktů, dešťových senzorů, senzorů větru,… Naše doporučení: Ve Vaší chytré domácnosti použijte pro kabeláž senzorů UTP CAT 6e! Proč? Protože …

  • je schopen dlouhodobě uchovávat data.
  • jste díky nim připraveni na budoucnost.
  • je s tímto kabelem možná vysokorychlostní komunikace.
  • díky silnému průřezu měděného drátu může být spotřebiteli předán dostatek energie.

Kabeláž senzorů je velice flexibilní, pokud byste se v budoucnu během, v rámci 30 let, rozhodli pro rekonstrukci, použitím této kabeláže učiníte opatření pro bezproblémové změny v budoucnu. Na místě, kde se dnes nachází klasické tlačítko, budete chtít za 10 let monitor, multifunkční tlačítko či tlačítko pro nouzové volání. Žádný problém!

Pro shrnutí: V místnosti, ve které je naplánováno tlačítko, budete potřebovat dva UPT CAT 6e kabely. Jeden kabel pro tlačítko, stejný kabel je použit i pro zapojení teplotního čidla. Druhý kabel CAT 6e se nachází u čidla přítomnosti na stropě. V místnostech, kde nejsou tlačítka, například v suterénu, předsíni, šatně, technické místnosti, … stačí jeden kabel CAT 6e.

Tip 6: Inteligentní dům může fungovat pouze za použití správného kabelu

V domácnosti je nutné kromě správně použitých vodičů u senzorů dbát také na správné natahání kabeláže pro žaluziové motory, osvětlení, videovrátník, reproduktory, …

Aktory

Jak bylo již dříve řečeno, tak se mezi aktory řadí (mimo jiné) i hlavice pro topení. Pro všechny, kteří se teď ptají na to, k čemu vlastně hlavice topení slouží, nabízíme krátké vysvětlení:

V každé obytné místnosti musí být teplotní senzor (proč také ne, stojí pouze stokorunu). V zimě se v chytrém domě používá pro vytápění domu hlavně slunečních paprsků. Pokud se ale slunce schová za mraky, nastává čas pro Miniserver, který musí okamžitě reagovat. Aby byla zachována komfortní teplota (a nedocházelo k teplotním výkyvům), musí odeslat příkaz pro aktivaci hlavice topení. Okamžitě dojde k otevření příslušného ventilu topení a místnost zůstane příjemně teplá.

Z prvního dílu již víme, že je nutné nezapomenout na dostatečné propojení mezi rozvaděči. Ideálně se k tomu hodí chráničky. Nezapomeňte také samozřejmě na propojení elektrorozvaděče s rozvaděčem topení. Vedle topení, spadá do aktorů také stínící technika. Po tomto článku ale nemáme starost, že byste náhodou i žaluzie nenatáhli do rozvaděče… jak je to jednoduché

Přístupový systém se kterým vás nic nezaskočí

Pokud přemýšlíte o videovrátníku, díky kterému můžete komunikovat s návštěvou přes tablet nebo mobilní telefon, výborně se k tomu hodí napr. i náš Loxone Intercom. Navíc Vám k jeho připojení stačí pouze jeden datový kabel. Díky napájení přes PoE je intercom jednak napájen, ale také je schopen si vyměňovat data s okolím.

Zatím jste na videovrátníka nepomysleli? Určitě ale myslete na zvonkové tlačítko! Pokud natáhnete ke svému zvonkovému tlačítku datový kabel (CAT 7), máte vystaráno. V současné době jej můžete pohodlně používat pro zvonek. Jakmile budete ale chtít připojit intercom, tak vše půjde hladce. Jak bylo řešeno výše – potřebujete k jeho zapojení také pouze datový kabel.

Stropní reproduktory

Pro připojení stropních reproduktorů doporučujeme použít dostatečnou kabeláž. Pokud použijete naše řešení Loxone Speaker, můžete se rozhodnout, ve kterém režimu je budete používat – mono nebo stereo. V každém případě budete potřebovat 2 kabely pro malou místnost, kde bude jeden reproduktor ve stereo režimu a také dva kabely pro dva reproduktory ve větší místnosti, které budete provozovat v mono režimu.
Momentálně nepřemýšlíte o stropních reproduktorech? Nevadí, buďte ale připraveni na budoucnost! Jakmile připravíte patřičnou kabeláž (minimální náklad), jste připraveni na budoucnost a nic Vás nezaskočí – ale to jste si jistě po přečtení fáze 3 (chráničky) jistě sami doplnili…

Tlačítka & domácí síť

Při plánování inteligentní domácnosti by se mělo zvážit mnoho faktorů. V předchozích dvou částech jsme se zabývali obecnými tipy při plánování a tomu, jak správně naplánovat kabeláž pro inteligentní dům. V poslední 3. části vám přineseme tipy pro plánování tlačítek & domácí síť.

Tlačítka

Tip: Plánování tlačítek v místnostech

V inteligentní domácnosti můžete ovládat vše, na co si vzpomenete. Od ovládání žaluzií, osvětlení až po vytápění. Pro nás je nejdůležitějším ovládacím prvkem klasické tlačítko. Ve fázi plánování tlačítek ještě nemusíte vědět, jaký budou mít vzhled, ale hlavně k čemu budou sloužit. Tlačítka v inteligentním domě dokážou více, než jen zapnout nebo vypnout světlo. Na co byste měli myslet:

  • Kolik tlačítek budete potřebovat v jednotlivých místnostech?
  • Kde budou tlačítka umístěna?

Otázka č. 1: Počet tlačítek?

Naše doporučení: Někdy je lepší méně, než více! V inteligentní domácnosti bude nastaveno mnoho funkcí, které se budou provádět automaticky v závislosti na tom, jakým způsobem budou tlačítka nastavena (automatické stínění na přímém slunci, teplota a ohřev vody, …). Všechny funkce u tlačítek budou vykonávat úkoly denní potřeby.

Můžeme doporučit standardní tlačítka jako jsou obyčejná tlačítka, dvoj-tlačítka, troj-tlačítka, pro které můžete přiřadit různé funkce ve vaší domácnosti.

Pomocí standardního tlačítka máte možnost ovládat osvětlení, stínění a hudbu tak, jak budete ve Vašem domě potřebovat. Jaké funkce budete chtít k tlačítku nastavit, záleží pouze na vás. Ovládání stínění doporučujeme nastavit centrálně přes tlačítko. To znamená, že buď pojedou žaluzie ve skupině dolů nebo všechny žaluzie ve skupině nahoru. Pokud budete chtít ovládat žaluzie jednotlivě, můžete použít aplikaci pro chytrý telefon nebo tablet. Pro použití v místnostech doporučujeme tlačítka s několika tlačítky v jednom provedení...

Otázka č. 2: Umístění tlačítek?

Pozice tlačítek by měla být na vysoce frekventovaných místech. Nemusí platit pravidlo, že tlačítko musí být umístěno hned vedle dveří nebo oken. Například s tlačítkem v kuchyni, vedle pracovní plochy, můžete ovládat žaluzie a nemusíte chodit ke dveřím nebo oknu. Na každém záleží, jestli tlačítka umístí vedle okna nebo někde jinde. Podle našeho názoru je umístění tlačítek pro ovládání žaluzií vedle oken zbytečné a trochu staromódní.

Doposud jsme se v našem seriálu zabývali jak velkou rozvodnou skříň použít, jak plánovat kabeláž, jaké aktory a tlačítka použít, ale přesto nám ještě něco chybí – domácí síť

Domácí síť

Tip: Umístění přístupových bodů

Přístupový bod (Access point)? Jak? Co to znamená?

Domácí síť je v dnešní době běžně nastavena a označena jako WLAN (Wireless Local Area Network). Díky této technologii mohou zařízení, nebo prvky v síti, komunikovat mezi sebou navzájem bezdrátově. Pokud budete chtít nastavit WLAN síťovou strukturu, musíte jako základ vytvořit přístupový bod. Přístupový bod má řadu funkcí jako je například zvětšení rozsahu sítě!

Přístupové body se umísťují tam, kde chcete posílit a rozšířit rozsah Vaší místní sítě. Proto je rozložení přístupových bodů velmi důležité. Při plánování inteligentních domu je nutné myslet i na síťové prvky.

Naše doporučení: Naplánujte si přístupové body na každém patře, zahradě. Umístěte síťové zařízení v blízkosti rozvodné skříně nebo na nějakém centrálním místě. Díky přístupovému bodu a také spínatelné zásuvce můžete zařízení vypnout kdykoliv se Vám bude hodit. Například vypnutí zařízení, když už jste v posteli nebo daleko od domova. Tato funkce šetří nejen energii, ale také snižuje záření. Ujistěte se však, že Miniserver je připojen k místní síti.

Pro bezdrátovou komunikaci nestojí už nic v cestě!

Petr Žemlička

Loxone s.r.o.
