Tip 1: Na velikosti záleží

Na velikosti rozvaděče v žádném případě nešetřete a pořiďte si rozvodnici s dostatečným místem – opravdu to neberte na lehkou váhu! Má oblíbená paralela říká – pokud chceš se svým autem jezdit rychle, tak potřebuješ pořádný motor – a to samé platí o rozvaděči. Představuje centrálu Vašeho chytrého domu a doporučujeme nechat si cca 20% rezervu do budoucnosti. V budoucnosti nebudete mít svázané ruce prostorem a můžete s přehledem rozšiřovat svou instalaci. Flexibilita a ohled na budoucnost je na prvním místě.

Domy jsou různé a je třeba myslet i na jejich okolí. Některé domy jsou rozsáhlé co do plochy, některé mají více pater a je třeba sáhnout po více rozvaděčích, což je na místě. Nikdy nezapomeňte na volné průchodky mezi nimi – nikdy nevíte, kdy se budou hodit. A jedna rada na k rozvaděči na závěr – nezapomeňte i na okolí domu. Bazén, místo na grilování, garáž – to jsou potenciální místa, kam by měly vést průchodky z hlavního rozvaděče také. Buďte flexibilní. Kdo ví, co budeme v domě dělat za 30 let?

Tip 2: Použijte svorky

Doporučujeme použít svorky na DIN lištu k tomu, abyste čistě napojili zařízení na Miniserver a Extensions. Ptáte se na důvody? Zde jsou:

V rozvaděči bude pořádek! Svorkovnice jsou nejlepší způsob, jak udržet všechny propoje přehledné a organizované. Pokud chcete mít rozvaděč dokonalý, doporučujeme zvážit ještě použití předělovačů a držáků na značky.

Přehled je důležitý. Přehled, který získáte díky svorkám, je neuvěřitelný. Vaše instalace bude čistá a každá další případná změna bude velice snadná.

Dají Vám prostor „dýchat“. Jistě znáte ten pocit, kdy se snažíte nacpat několik kabelů do jednoho místa. Se svorkami máte tento problém vyřešený a můžete elegantně spravovat napájení a distribuci vstupů a výstupů.

Tip 3: Rozvržení rozvaděče

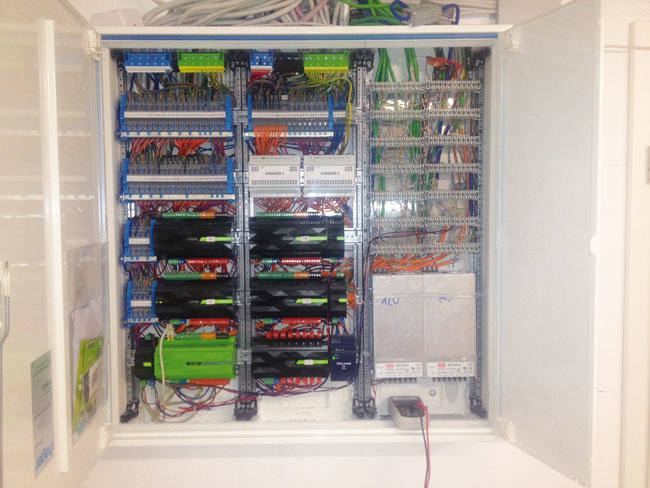

Vyplatí se mít přesný plán na to, jak bude rozvaděč přesně vypadat. To znamená, kde budou svorky na ukončení kabelů, kde budou chrániče a samozřejmě i jednotky Loxone. Doporučujeme, abyste umístili jističe do spodní části rozvaděče. To samé doporučujeme i pro zdroje, které napájí systém. Naopak nahoru se snažte soustředit ukončení kabelů. A uprostřed budou umístěny samozřejmě jednotky Loxone.

Rezervujte si dostatek místa, na každé straně rozvaděče povedou tudy kabely. Zde doporučujeme, abyste všechny slaboproudé kabely, jako CAT7 kabel, vedli v levé části rozvaděče a veškerou silnoproudou část následně po jeho pravé straně.

Tip 4: Použijte vyvazovací panely

Aby vaše kabeláž vypadala za každých okolností perfektně, doporučujeme použít vyvazovací panely. Umístěte je mezi každou řadu DIN lišt a kolem dokola rozvaděče. Postranní vedení by mělo mít alespoň dvakrát takovou šíři než budou mít panely mezi DIN lištami. Proč? Je zde jednoduše více kabelů, které potřebujete napojit na svorky. Mezi svorkami Miniserveru (Extensionů) a vyvazovacími panely dodržte vzdálenost cca 3 centimetry. Usnadní Vám to práci.

Tip 5: Zvolte ten správný kabel

Na kabeláži nešetřete – je to páteř vaší instalace. Naše doporučení zní jasně: použijte CAT7 kabel.

Co je to kabel CAT7 a jaký je rozdíl oproti CAT6? Kabel CAT7 je dvojitě stíněný a může se pochlubit možností přenášet větší napětí a má menší úbytky než na CAT6. Navíc se s ním daleko lépe pracuje. CA7 má každý pár stíněný a tak jsou jeho žilky lépe chráněné proti rušení a jednotlivé páry je možné použít pro přenos rozdílných datových signálů.

Kde potřebuji CAT7? Doporučujeme použít kabel CA7 na každý senzor v domě. Mezi senzory patří: teplotní senzor, pohybový senzor, analogové hlavice k topení, tlačítka, atd.

Proč mám za CAT7 zaplatit více? Pokud se rozhodnete pro CAT7, jistě zaplatíte více než za kabel CAT6 a ještě více než za CAT5 – to je jisté. Každý, kdo staví dům má v hledáčku podstatnou věc a tou je rozpočet. Zvlášť těžko hledáte argumenty pro upgrade na kabel CAT7, zvlášť když by to „CAT6 v pohodě zvládla“. Nicméně trh s chytrými domy neuvěřitelně roste a nic nenaznačuje tomu, že by neuvěřitelný růst měl přestat. Neuvěřitelně rychle se vyvíjí a proto vám silně doporučujeme vsadit na kabel budoucnosti – CAT7. Váš dům bude sice o nějakou tu stokorunu dražší, ale jednoznačně se vám investice vyplatí.

Kde mohu CAT7 koupit? Loxone má svůj vlastní kabel, který se hodí perfektně pro instalace v chytrých domech. Jeho barva je zelená a prodává se v balení po 250 metrech.

Tip 6: Dokumentace nade vše

Nepodceňte důležitost pojmenování vstupů a výstupů. Neznamená to pouze, že zprovoznění jednotek bude jednodušší, ale znamená to hlavně fakt, že bude systém velice flexibilní do budoucnosti. Ať se již bude jednat o přepojení nebo rozšíření systému. Kdokoliv přijde v budoucnosti k rozvaděči, Vám za to poděkuje!

Rádi bychom při této příležitosti podotkli, že instalaci by měla provádět osoba k tomu pověřená.

Milan Randl
riaditeľ pre región ČR a SR
Loxone
