File manager (správca súborov) v projekte za štyri a pol minúty!

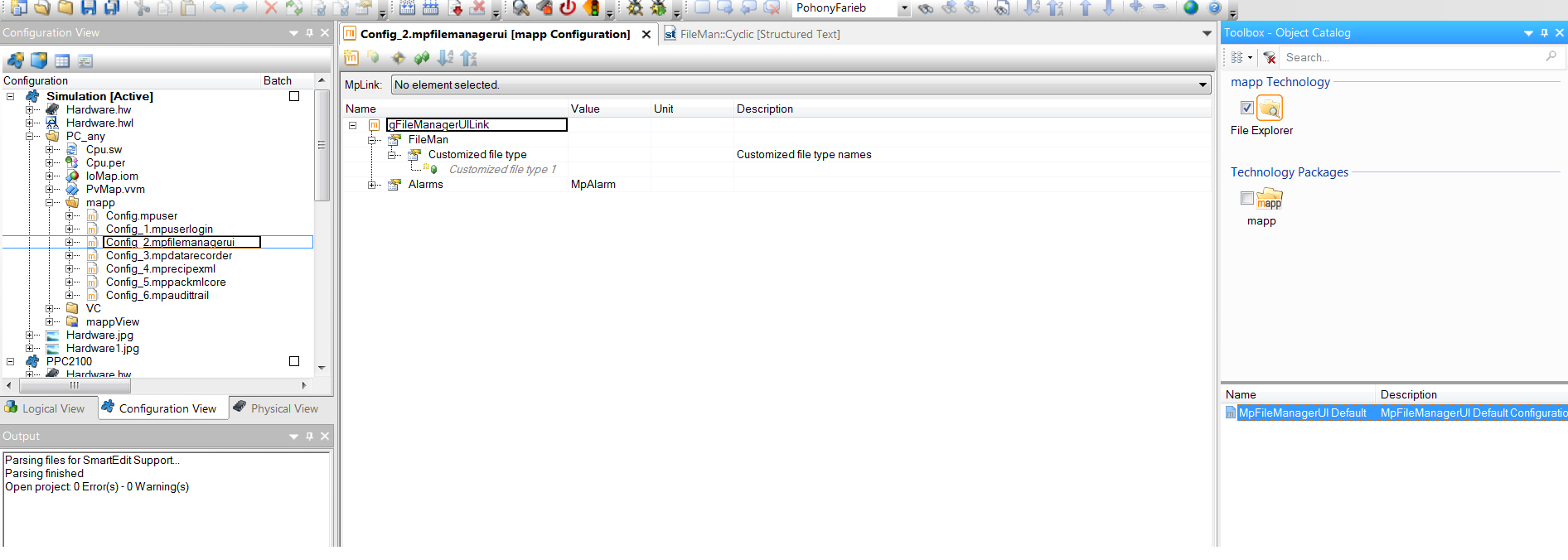

1. V Automation Studiu vložíme do záložky Libraries knižnicu MpFile. Následne pridáme do záložky mapp v Configuration View komponentu MpFileManagerUI default a pre tento prípad použijeme(zmeníme) názov MpLink.

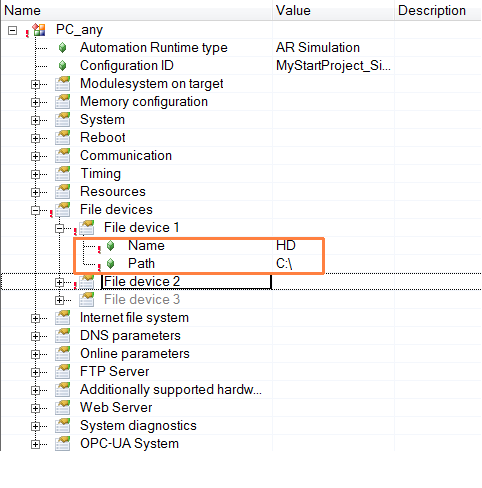

2. V konfigurácií systému v simulátore si vytvoríme spojenie s dátovým uložiskom zadaním Meno a Cesta, ktoré bude obsluhovať náš systém. MpFileManagerUI dokáže manažovať rôzne uložiská ako je CF karta, SSD, USB disk alebo FTP.

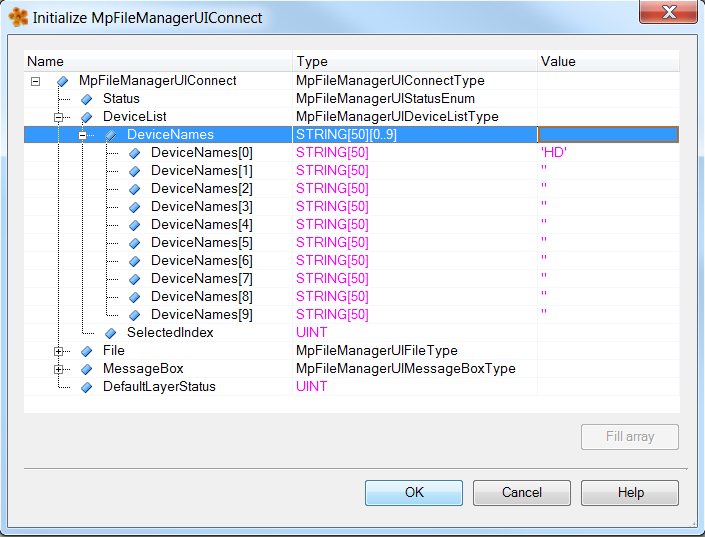

3. Pre riadenie a komunikáciu s vizualizáciou vytvoríme program a zadeklarujeme premenné typu MpFileManagerUI, MpFileManagerUISetupType a MpFileManagerUIConnectType. V inicializácií premennej MpFileManagerUIConnectType priradíme názov dátového úložiska (v našom prípade HD).

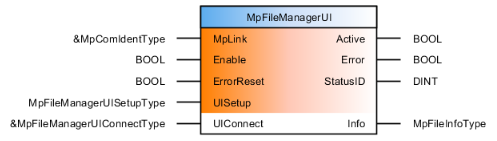

4. Obrázok popisu priradenia parametrov komponenty MpFileManagerUI z helpu.

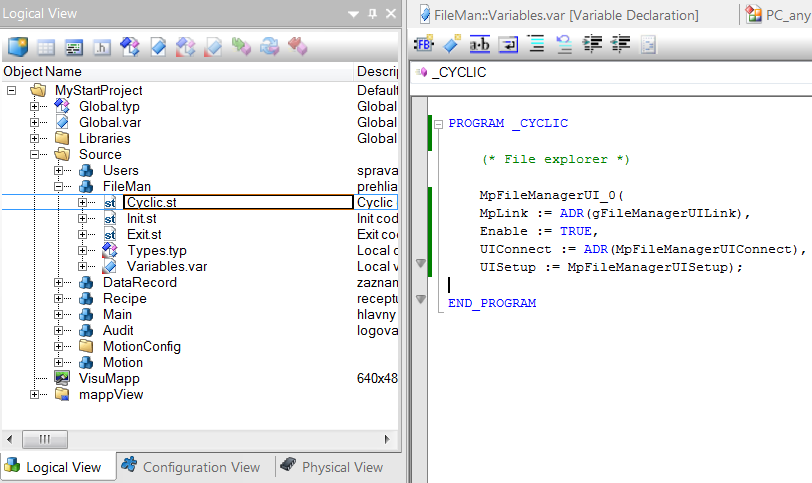

5. V cyklickej časti programu voláme mapp komponentu s jej parametrami UIConnect a UISetup.

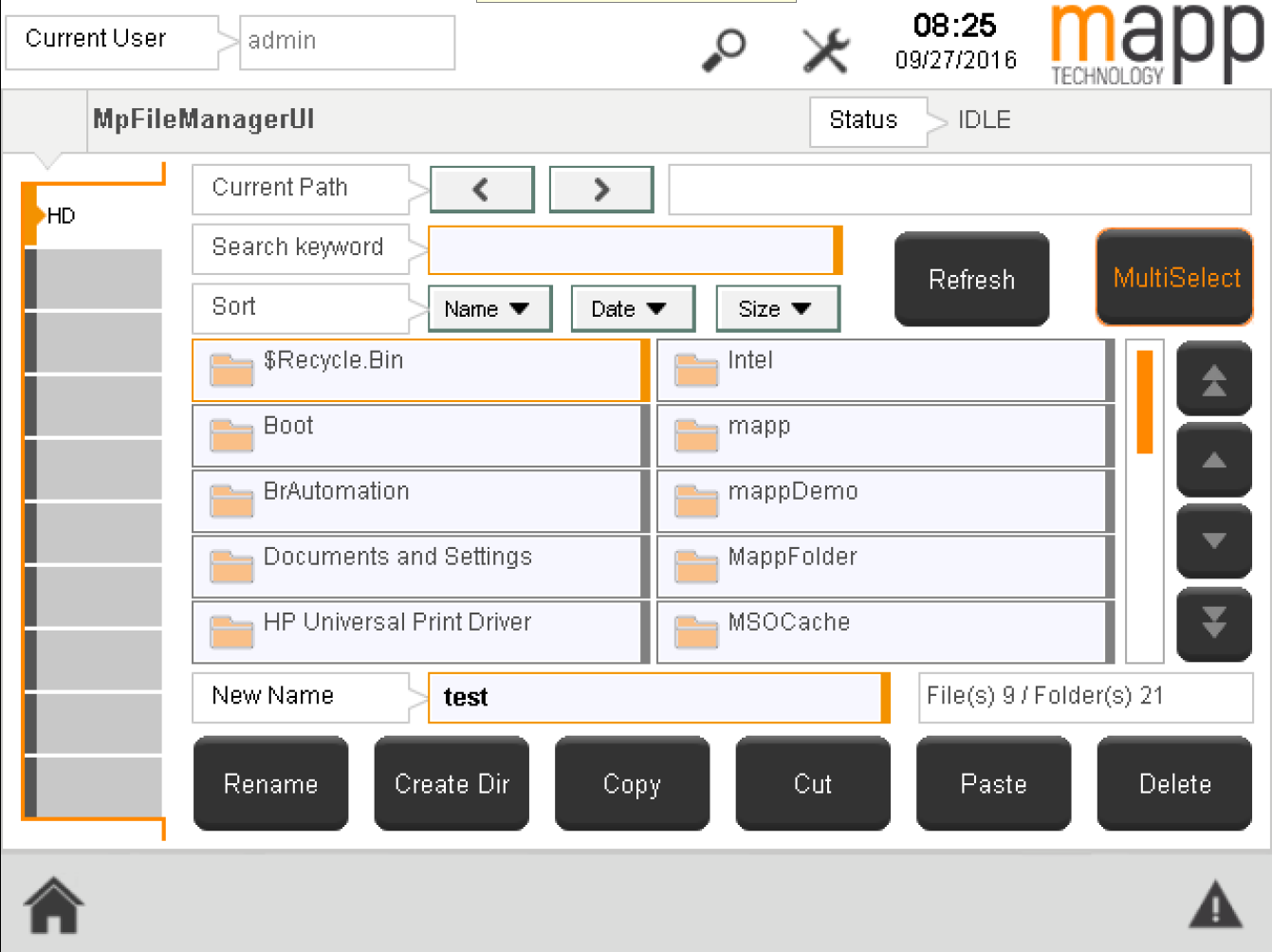

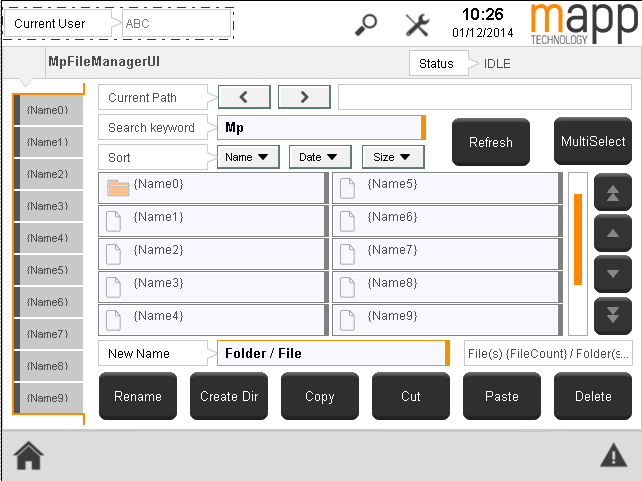

6. Automation Studio od B&R obsahuje názornú vizualizáziu pre mapp komponenty, ktorá ponúka taktiež template pre správu súborov.
