Kompaktné, spoľahlivé a šetriace čas

Spoločnosť Europlan Systemtechnik GmbH neustále hľadá vhodné zariadenia, aby mohla vyrábať kvalitné a spoľahlivé dopravníkové systémy, riešenia pre logistiku a ďalšie priemyselné odvetvia. Hybridné motorové spúšťače v produktovom rade Contactron od Phoenix Contact spĺňajú tieto komplexné požiadavky. V porovnaní s konvenčnými riešeniami sa popri nízkych nárokoch na priestor vyznačujú výrazným znížením nákladov na montáž a údržbu.
Kompaktné, spoľahlivé a šetriace čas

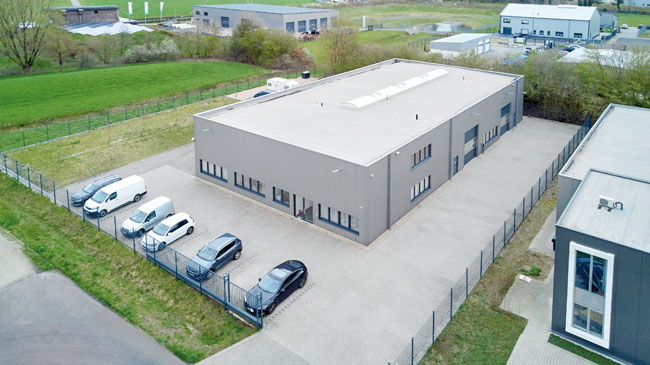

Jörn Hoffmann založil svoju vlastnú spoločnosť v roku 1993 a o tri roky neskôr rozšíril spoločnosť o dvoch ďalších obchodných partnerov. V roku 1997 sa spoločnosť zlúčila s rôznymi malými spoločnosťami v Grefrath am Niederrhein a vytvorila Europlan Systemtechnik GmbH, projekčnú kanceláriu na návrh elektrotechnických systémov. Aby boli schopní zabezpečiť celú škálu elektrických zariadení pre stroje a systémy, spoločnosť sa v roku 2000 presťahovala do Kempenu. Okrem veľkorysej montážnej haly mala dostatok priestoru na ďalšie rozšírenie. V roku 2006 Hoffman a jeho tím vyvinuli a uviedli na trh Europick, koncepciu bezpapierového vyzdvihnutia objednávok. Riešenie poskytlo používateľom možnosť obstarania kompletného modulárneho systému vrátane dopravnej technológie s riadiacim systémom Simatic S7, so sledovaním toku materiálu a systémom pick-by-light, to všetko prvýkrát z jedného zdroja (obr. 1).

Projekčná kancelária sa stala taká úspešná, že znova potrebovala viac miesta. V súlade s tým sa výkonná rada rozhodla postaviť v roku 2013 svoju vlastnú budovu. V roku 2014 sa J. Hoffmann a jeho zamestnanci presťahovali späť do Grefrathu, do vlastnej budovy s rozlohou 800 m2 podlahovej plochy a 250 m2 kancelárskych priestorov. Na otázku o zameraní svojho podnikania odpovedal J. Hoffmann: „Europlan Systemtechnik je špecialista na spínacie zariadenia a softvér pre PLC. Vyrábame napríklad naše vysokovýkonné systémy pre čističky odpadových vôd a čistenie vody. Venujeme sa celej fáze vývoja, od poradenstva a plánovania až po uvedenie do prevádzky. Náš tím sa však špecializuje najmä na riadiace systémy a softvér pre dopravníky v oblasti logistiky. Táto oblasť predstavuje asi 70 % nášho podnikania (obr. 2).“

Štandardné riešenia aj individuálne koncepcie

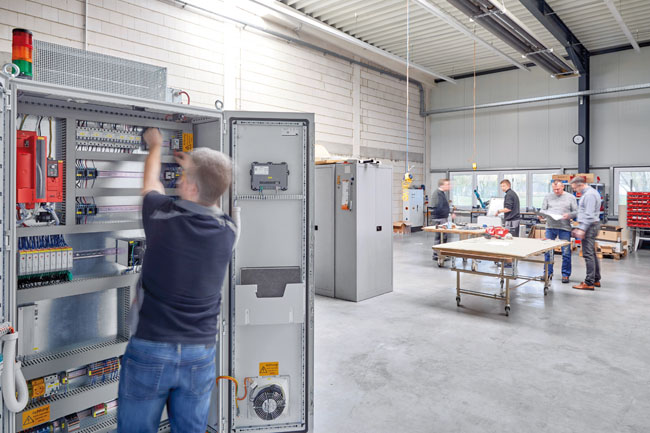

Tímová práca je v spoločnosti Europlan Systemtechnik prioritou. Ideálne sa tu dopĺňajú rôzne záujmy a skúsenosti 11 zamestnancov. Každý si stanovil svoje individuálne priority, ale nestratil zo zreteľa spoluprácu v rámci spoločnosti. Samozrejme, všetci si navzájom poskytujú podporu, aby zákazníci mohli profitovať zo spoločných znalostí tímu. Tento prístup zaručuje, že rôzne projekty sú vždy realizované s odbornosťou a spoľahlivosťou – bez ohľadu na to, či príslušné projekty zahŕňajú prispôsobenie sa štandardným riešeniam alebo koncepciu automatizácie na mieru. Vďaka mnohoročným skúsenostiam tímu a veľmi rôznorodým technickým a organizačným znalostiam sa používateľom vždy ponúkajú najlepšie možné riešenia. Tieto riešenia sa vyznačujú krátkym časom vývoja a nízkymi nákladmi, ktoré sú spojené s vysokou úrovňou funkčnosti a stability. Funkčná bezpečnosť a bezpečnosť prístupu, samozrejme, zohrávajú významnú úlohu (obr. 3).

Toto je perfektné prostredie pre hybridné motorové spúšťače produktového radu Contactron spoločnosti Phoenix Contact. Tieto výrobky sa používajú pri realizácii priestorovo úsporných dopravníkových zariadení pre automobilový priemysel a ďalšie odvetvia. Najlepším príkladom je už uvedený bezpapierový systém na vyzdvihnutie objednávok. J. Hoffmann sa pri prieskume na internete dozvedel o motorových spúšťačoch. Videl reklamu na Contactron propagujúcu presne tie funkcie, o ktoré sa zaujímal.

Desaťkrát dlhšia životnosť

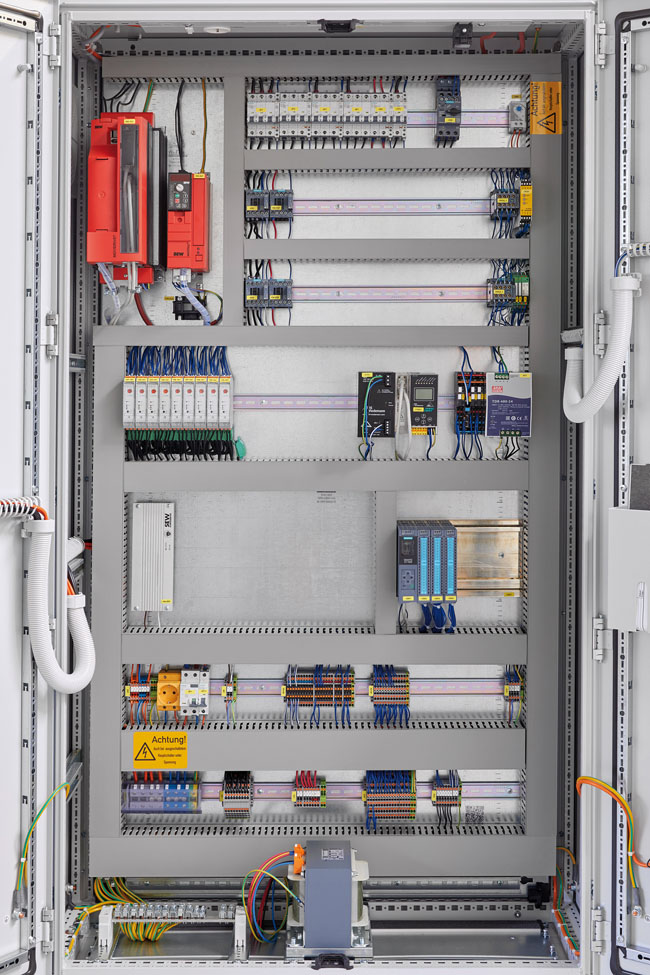

V minulosti boli triediace systémy obsahujúce napríklad vertikálne dopravníky prepínané a chránené kombináciou mechanických stýkačov a mechanickým relé ochrany motora. To zabralo veľké množstvo priestoru v rozvádzači. Hybridné motorové spúšťače majú jasné výhody, napríklad tú, že priestor ušetrený vďaka kompaktnej konštrukcii sa dá využiť na vykonávanie ďalších automatizačných úloh. V porovnaní s reverznými skupinami stýkačov, ktoré sú zvyčajne široké 90 mm, sú moduly Contactron široké iba 22,5 mm, čo predstavuje úsporu miesta takmer 75 %. Ak aplikácia vyžaduje funkciu núdzového zastavenia, nie sú potrebné ďalšie stýkače núdzového zastavenia široké 90 mm. Okrem toho technológia push-in bez použitia nástrojov výrazne zjednodušuje káblovanie a tiež skracuje inštaláciu. To všetko sú dobré dôvody, prečo sa Europlan Systemtechnik už roky spolieha na hybridné motorové spúšťače Contactron (obr. 4).

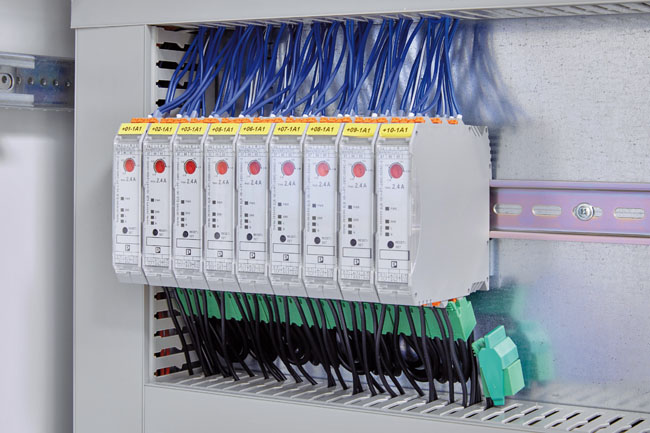

Zariadenia tiež zabezpečujú vyššiu dostupnosť systému, pretože pracujú s oveľa menším opotrebením ako konvenčné stýkače. Porovnania ukazujú, že životnosť hybridných motorových spúšťačov je desaťkrát dlhšia. Táto dlhá životnosť je zvlášť dôležitá v systémoch s vysokou frekvenciou spínacieho cyklu. Pretože moduly Contactron dokážu vykonať až 30 miliónov cyklov elektrického spínania, zvyčajne sa nemusia počas životnosti systému vymieňať. Prínosmi pre používateľa sú menšie nároky na údržbu a minimalizácia prestojov. To je ďalšia výhoda v porovnaní s mechanickými komponentmi, ktoré sa v takýchto aplikáciách rýchlo opotrebujú a musia sa často vymieňať, čo vedie k nižšej produktivite a vyšším nákladom (obr. 5).

Ovládateľné priamo z PLC

Hybridné spúšťače Contactron sú kombináciou elektromechanických relé a elektronických polovodičových spínačov, ktoré sú riadené a monitorované prostredníctvom mikroregulátora. Polovodiče vykonávajú zapínanie a vypínanie motora, ktoré spôsobuje pri tradičných systémoch opotrebovanie, zatiaľ čo relé jednoducho regulujú tok elektriny. Mikroregulátor zabezpečuje plynulú prevádzku a vďaka elektronickej bimetalovej funkcii tiež chráni motor. Vďaka súhre medzi mechanickým relé a polovodičmi sú hybridné motorové spúšťače veľmi kompaktné.

Tam, kde treba trojfázové asynchrónne motory s výkonom do 3 kW priamo naštartovať, reverzovať a chrániť pred preťažením, sú ideálnym riešením motorové spúšťače Contactron. Majú v sebe integrovanú funkciu núdzového zastavenia podľa SIL 3 a PL e – aj keď ich celková šírka je iba 22,5 mm. Vďaka nízkemu nábehovému prúdu môžu byť zariadenia priamo riadené prostredníctvom PLC. Pokiaľ ide o náklady, sú porovnateľné s mechanickými komponentmi, ale, ako už bolo uvedené, majú životnosť 10-krát dlhšiu, vyžadujú približne o 75 % menej priestoru a majú podstatne jednoduchšiu kabeláž. Schválenia ako ATEX, GL a UL umožňujú použitie hybridných motorových spúšťačov v mnohých priemyselných aplikáciách. J. Hoffmann na záver uvádza: „Výrobky Contactron víťazia vďaka svojej kompaktnosti a spoľahlivosti. Preto tieto zariadenia budeme používať aj v budúcich projektoch. Spoliehame sa na ne pri zabezpečovaní toho, aby kvalita a spoľahlivosť našich strojov bola na najvyššej úrovni.“

Kontaktné hybridné motorové štartéry – štyri funkcie na jednom zariadení

Hybridné motorové spúšťače Contactron kombinujú štyri funkcie v jednom zariadení: motorový spúšťač, reverznú funkciu, ochranu motora proti preťaženiu a núdzové zastavenie do SIL 3 a PL – v puzdre širokom iba 22,5 mm. Ich výkonnostné spektrum je doplnené ďalšími funkciami, ako je diagnostika založená na LED indikátoroch, pohyblivý kontakt spätnej výmeny pre nadprúd, asymetria siete, výpadok fázy, blokovanie motora, zlyhanie poistky a diagnostika vnútornej bezpečnostnej funkcie. Rad Contactron tiež obsahuje prídavné moduly na pripojenie zbernice cez brány, ktoré umožňujú vytváranie sietí. To znamená, že hybridné motorové spúšťače môžu byť integrované do konvenčných zbernicových systémov. K dispozícii sú aj verzie odolné proti skratu na montáž na DIN lištu a 60 mm napájacie prípojky.



Kompletný rad – kompletné riešenie pre rozvádzače

Contactron je súčasťou produktového radu Complete. Ide o systém obsahujúci technologicky špičkové, vzájomne koordinované hardvérové a softvérové produkty, služby a systémové riešenia na optimalizáciu procesov vo výrobe rozvádzačov. Portfólio radu Complete zahŕňa regulátory a vstupno-výstupné systémy, zdroje napájania a odpínače, svorkovnice a rozvodné bloky, reléové moduly a motorové spúšťače, zariadenia na sledovanie kvality signálu, technológiu funkčnej bezpečnosti, ochranu proti prepätiu a odolné konektory.

Rad Complete sa vyznačuje nasledujúcimi vlastnosťami:

  • intuitívna práca s produktmi vďaka jednotnému vyhotoveniu, ovládaniu a funkcionalite,
  • menej času na celý technický proces vďaka dôslednej softvérovej podpore,
  • znížené náklady na skladovanie vďaka štandardizovanému príslušenstvu a menšiemu počtu dielov,
  • vylepšené procesy pri výrobe rozvádzačov vďaka prispôsobeným službám a inovatívnym výrobným riešeniam.

www.phoenixcontact.de/schalten
